Detail produk:
|
Produk: | Layar e-paper 1,54 inci | Resolusi: | Resolusi 200x200 Titik |
---|---|---|---|
Mode Tampilan: | Matriks Aktif | Elemen driver: | a-Si TFT matriks aktif |
Tampilkan Warna: | Hitam, putih dan merah | Optik: | Semua Sudut Pandangan |
Garis Besar Redup.: | 31.8 ((H) x 37.32 ((V) x 1.0 ((D) (mm) | Daerah Aktif: | 27 ((H) x 27 ((V) (mm) |
Lapangan Piksel: | 140 x 140 (188 dpi) mm | Nomor PIN: | 24 PIN |
antarmuka: | SPI | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | SPI interface E-paper display,3 Tampilan E-Kertas Berwarna,200X200 EPD |
** Unduh Data Sheet **
SFEPD154QXBWR-7237AN Spesifikasi.pdf
Tentang item ini SFEPD154QXBWR-7237AN
Yang satu.54 Inch 200x200 EPD 3 Color BWR E-paper Display with SPI Interface is a versatile electronic paper display designed for applications that demand low power consumption and clear visibility in various lighting conditionsBerikut adalah pengantar rinci untuk produk ini:
Gambaran Produk:
Fitur Utama:
Spesifikasi teknis:
Aplikasi:
Tampilan E-paper ini sangat cocok untuk aplikasi seperti label rak, instrumen industri, dan skenario mana pun di mana tampilan daya rendah dan visibilitas tinggi diperlukan.
Informasi Mekanis
Parameter | Spesifikasi | Satuan | Perhatikan |
Ukuran layar | 1.54 | Inci | |
Resolusi Tampilan | 200 ((H) × 200 ((V) | Pixel | Dpi:188 |
Daerah Aktif | 27.0(H) × 27.0(V) | mm | |
Pixel Pitch | 0. 14 x 0. 14 | mm | |
Konfigurasi Pixel | Persegi | ||
Dimensi garis besar | 31.80 ((H) × 37.32 ((V) × 1.0 ((D) | mm | |
Berat badan | 2. 18 ± 0.5 | g |
ProdukMenggambar
Definisi Pin Antarmuka
Tidak, tidak. | Nama | I/O | Deskripsi | Perhatikan |
1 | NC | Jangan terhubung dengan pin NC lainnya | Tetap Buka | |
2 | Republik Demokratik Jerman | O | Pengendalian Penggerak Gerbang MOSFET Saluran N | |
3 | RESE | Aku | Current Sense Input untuk Control Loop | |
4 | NC | Jangan terhubung dengan pin NC lainnya | Tetap Buka | |
5 | VSH2 | C | Tegangan penggerak sumber positif | |
6 |
TSCL |
O |
Pin ini adalah antarmuka I2C untuk sensor suhu digital Clock pin. Resistor tarik eksternal diperlukan saat terhubung ke I2C slave. Saat tidak digunakan: Terbuka |
|
7 |
TSDA |
I/O |
Pin ini adalah antarmuka I2C untuk sensor suhu digital data pin. Resistor tarik eksternal diperlukan saat terhubung ke I2C slave. Saat tidak digunakan: Terbuka |
|
8 | BS1 | Aku | Pin pilihan Bus Interface | |
9 | sibuk. | O | Pin output keadaan sibuk | |
10 | RES# | Aku | Setel ulang input sinyal. | |
11 | D/C# | Aku | Data/Pin Kontrol Komando | |
12 | CS# | Aku | Chip pilih pin input | |
13 | SCL | Aku | Serial Clock Pin (SPI) | |
14 | SDA | Aku | Serial Data Pin (SPI) | |
15 | VDDIO | P | Pasokan listrik untuk pin logika antarmuka harus terhubung dengan VCI | |
16 | VCI | P | Pasokan listrik untuk chip | |
17 | VSS | P | Tanah | |
18 |
VDD |
C |
Core logic power pin VDD dapat diatur secara internal dari VCI. Kondensator harus terhubung antara VDD dan VSS | |
19 | VPP | P | Sumber daya untuk pemrograman OTP. | |
20 | VSH1 | C | Tegangan penggerak sumber positif | |
21 | VGH | C | Tegangan penggerak gerbang positif. | |
22 | VSL | C | Tegangan penggerak sumber negatif | |
23 | VGL | C | Tegangan penggerak gerbang negatif. | |
24 | VCOM | C | Tegangan penggerak VCOM |
Rating maksimum mutlak
Parameter | Simbol | Peringkat | Satuan |
Tegangan pasokan logika | VCI | -0,5 sampai +6.0 | V |
Tegangan masuk logis | Nomor kendaraan | -0,5 sampai VCI +0.5 | V |
Logika Tegangan output | VOUT | -0,5 sampai VCI +0.5 | V |
Jangkauan suhu operasi | TOPR | 0 sampai +40 | oC |
Jangkauan suhu penyimpanan | TSTG | -25 sampai +70 | oC |
Suhu Penyimpanan Optimal | TSTGo | 23±2 | oC |
Kelembaban penyimpanan yang optimal | HSTGo | 55±10 | % RH |
Karakteristik panel DC
Parameter | Simbol | Ketentuan | Aplikasi | Min. | Seperti itu. | Maksimal | Satuan |
Tanah tunggal | VSS | - | - | 0 | - | V | |
Tegangan pasokan logika | VCI | - | VCI | 2.2 | 3.0 | 3.7 | V |
Tegangan logika inti | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
Tegangan masukan tingkat tinggi | HIV | - | - | 0.8 VCI | - | - | V |
Tegangan input tingkat rendah | VIL | - | - | - | - | 0.2 VCI | V |
Tegangan output tingkat tinggi | VOH | IOH = -100uA | - | 0.9 VCI | - | - | V |
Tegangan output tingkat rendah | VOL | IOL = 100uA | - | - | - | 0. 1 VCI | V |
Kekuatan khas | PTYP | VCI = 3,0V | - | - | 7.5 | - | mW |
Modus tidur dalam | PSTPY | VCI = 3,0V | - | - | 0.003 | - | mW |
Arus operasi khas | Iopr_VCI | VCI = 3,0V | - | - | 2.5 | - | mA |
Waktu pembaruan gambar | - | 25 oC | - | - | 22 | - | detik |
Modus tidur saat ini |
Islp_VCI |
DC/DC mati Tidak ada jam Tidak ada input beban RAM data mempertahankan |
- |
- |
20 |
UA |
|
Modus tidur dalam saat ini |
IDslp_VCI |
DC/DC mati Tidak ada jam Tidak ada input load Data RAM tidak disimpan |
- |
- |
1 |
5 |
UA |

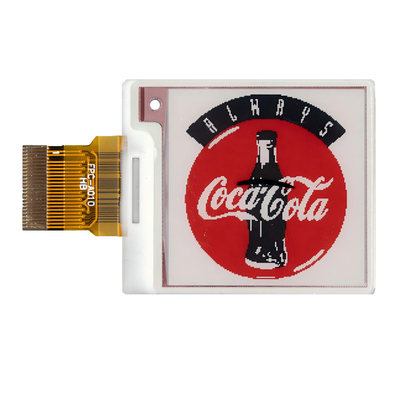

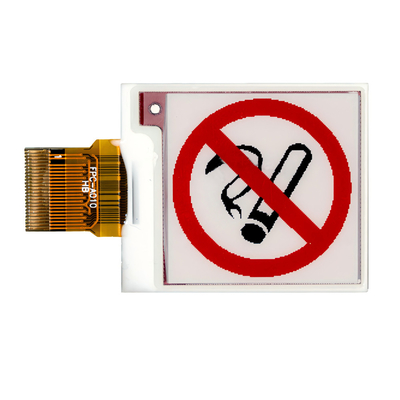

Gambar produk
