Detail produk:
|
| Produk: | Layar e-paper 1,54 inci | Resolusi: | Resolusi 200x200 Titik |
|---|---|---|---|
| Mode Tampilan: | Matriks Aktif | Elemen driver: | a-Si TFT matriks aktif |
| Tampilkan Warna: | Hitam, putih dan merah | Optik: | Semua Sudut Pandangan |
| Garis Besar Redup.: | 31.8 ((H) x 37.32 ((V) x 1.0 ((D) (mm) | Daerah Aktif: | 27 ((H) x 27 ((V) (mm) |
| Lapangan Piksel: | 140 x 140 (188 dpi) mm | Nomor PIN: | 24 PIN |
| antarmuka: | SPI | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 200*200 E-Ink Display,1.5 inci E-Kertas Tampilan,Tampilan E-Ink Label Rak persegi |
||
** Unduh Data Sheet **
SFEPD154QXBWR-7237AN Spesifikasi.pdf
Mengubah Pengalaman Tampilan Anda dengan Tampilan E-Kertas E-Tinta 1,54 Inci Kami!
Apakah Anda mencari solusi inovatif untuk label rak dan penanda harga?5 Inch E-Ink E-Paper Display dengan resolusi 200x200 yang tajam yang dirancang khusus untuk lingkungan ritel modern.
Fitur Utama:
Konsumsi daya yang sangat rendah:Menggunakan teknologi E-Ink, layar kami mengkonsumsi daya minimal, membuatnya sempurna untuk penggunaan jangka panjang tanpa sering mengganti baterai.
Visibilitas tinggi:Layar 1,5 inci menawarkan kontras tinggi dan kemampuan membaca yang sangat baik dalam berbagai kondisi pencahayaan, memastikan bahwa label Anda menonjol.
Aplikasi serbaguna:Ideal untuk label rak, tag harga, tampilan informasi produk, dan pesan promosi, tampilan kertas elektronik ini dapat dengan mudah diintegrasikan ke dalam sistem Anda yang ada.
Desain yang Bergaya dan Kompak:Faktor bentuknya yang ramping dan kompak sangat cocok untuk berbagai pengaturan ritel, meningkatkan merchandising visual Anda tanpa memakan banyak ruang.
Mudah untuk Update:Dengan dukungan antarmuka SPI, Anda dapat dengan cepat dan mudah memperbarui tampilan Anda sesuai kebutuhan, memastikan bahwa informasi Anda selalu terkini.
Ketahanan dan Ketahanan Lama:Dibangun untuk bertahan dari lingkungan ritel yang sibuk, tampilan kertas elektronik kami mempertahankan kualitas dan kinerjanya dari waktu ke waktu.
Mengapa Memilih Teknologi E-Ink?
Tampilan E-Ink memberikan pengalaman membaca seperti kertas dengan kemampuan untuk mempertahankan gambar tanpa daya, menjadikannya pilihan ramah lingkungan yang selaras dengan tujuan keberlanjutan.
Sempurna untuk Bisnis Berbagai Ukuran
Apakah Anda toko kecil, rantai ritel besar, atau apa pun di antara, layar E-Ink kami memberikan solusi modern untuk melibatkan pelanggan dan meningkatkan penjualan.
Dapatkan Anda Hari Ini!
Jangan lewatkan kesempatan untuk meningkatkan tampilan produk Anda dengan In Stock SPI 1.5 Inch E-Ink E-Paper Display. Hubungi kami sekarang untuk mempelajari lebih lanjut dan memesan!
Informasi Mekanis
| Parameter | Spesifikasi | Satuan | Perhatikan |
| Ukuran layar | 1.54 | Inci | |
| Resolusi Tampilan | 200 ((H) × 200 ((V) | Pixel | Dpi:188 |
| Daerah Aktif | 27.0(H) × 27.0(V) | mm | |
| Pixel Pitch | 0. 14 x 0. 14 | mm | |
| Konfigurasi Pixel | Persegi | ||
| Dimensi garis besar | 31.80 ((H) × 37.32 ((V) × 1.0 ((D) | mm | |
| Berat badan | 2. 18 ± 0.5 | g |
ProdukMenggambar
Definisi Pin Antarmuka
| Tidak, tidak. | Nama | I/O | Deskripsi | Perhatikan |
| 1 | NC | Jangan terhubung dengan pin NC lainnya | Tetap Buka | |
| 2 | Republik Demokratik Jerman | O | Pengendalian Penggerak Gerbang MOSFET Saluran N | |
| 3 | RESE | Aku | Current Sense Input untuk Control Loop | |
| 4 | NC | Jangan terhubung dengan pin NC lainnya | Tetap Buka | |
| 5 | VSH2 | C | Tegangan penggerak sumber positif | |
|
6 |
TSCL |
O |
Pin ini adalah antarmuka I2C untuk sensor suhu digital Clock pin. Resistor tarik eksternal diperlukan saat terhubung ke I2C slave. Saat tidak digunakan: Terbuka |
|
|
7 |
TSDA |
I/O |
Pin ini adalah antarmuka I2C untuk sensor suhu digital data pin. Resistor tarik eksternal diperlukan saat terhubung ke I2C slave. Saat tidak digunakan: Terbuka |
|
| 8 | BS1 | Aku | Pin pilihan Bus Interface | Catatan 5-5 |
| 9 | sibuk. | O | Pin output keadaan sibuk | Catatan 5-4 |
| 10 | RES# | Aku | Setel ulang input sinyal. | Catatan 5-3 |
| 11 | D/C# | Aku | Data/Pin Kontrol Komando | Catatan 5-2 |
| 12 | CS# | Aku | Chip pilih pin input | Catatan 5-1 |
| 13 | SCL | Aku | Serial Clock Pin (SPI) | |
| 14 | SDA | Aku | Serial Data Pin (SPI) | |
| 15 | VDDIO | P | Pasokan listrik untuk pin logika antarmuka harus terhubung dengan VCI | |
| 16 | VCI | P | Pasokan listrik untuk chip | |
| 17 | VSS | P | Tanah | |
|
18 |
VDD |
C |
Core logic power pin VDD dapat diatur secara internal dari VCI. Kondensator harus terhubung antara VDD dan VSS | |
| 19 | VPP | P | Sumber daya untuk pemrograman OTP. | |
| 20 | VSH1 | C | Tegangan penggerak sumber positif | |
| 21 | VGH | C | Tegangan penggerak gerbang positif. | |
| 22 | VSL | C | Tegangan penggerak sumber negatif | |
| 23 | VGL | C | Tegangan penggerak gerbang negatif. | |
| 24 | VCOM | C | Tegangan penggerak VCOM |
Rating maksimum mutlak
| Parameter | Simbol | Peringkat | Satuan |
| Tegangan pasokan logika | VCI | -0,5 sampai +6.0 | V |
| Tegangan masuk logis | Nomor kendaraan | -0,5 sampai VCI +0.5 | V |
| Logika Tegangan output | VOUT | -0,5 sampai VCI +0.5 | V |
| Jangkauan suhu operasi | TOPR | 0 sampai +40 | oC |
| Jangkauan suhu penyimpanan | TSTG | -25 sampai +70 | oC |
| Suhu Penyimpanan Optimal | TSTGo | 23±2 | oC |
| Kelembaban penyimpanan yang optimal | HSTGo | 55±10 | % RH |
Karakteristik panel DC
| Parameter | Simbol | Ketentuan | Aplikasi | Min. | Seperti itu. | Maksimal | Satuan |
| Tanah tunggal | VSS | - | - | 0 | - | V | |
| Tegangan pasokan logika | VCI | - | VCI | 2.2 | 3.0 | 3.7 | V |
| Tegangan logika inti | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
| Tegangan masukan tingkat tinggi | HIV | - | - | 0.8 VCI | - | - | V |
| Tegangan input tingkat rendah | VIL | - | - | - | - | 0.2 VCI | V |
| Tegangan output tingkat tinggi | VOH | IOH = -100uA | - | 0.9 VCI | - | - | V |
| Tegangan output tingkat rendah | VOL | IOL = 100uA | - | - | - | 0. 1 VCI | V |
| Kekuatan khas | PTYP | VCI = 3,0V | - | - | 7.5 | - | mW |
| Modus tidur dalam | PSTPY | VCI = 3,0V | - | - | 0.003 | - | mW |
| Arus operasi khas | Iopr_VCI | VCI = 3,0V | - | - | 2.5 | - | mA |
| Waktu pembaruan gambar | - | 25 oC | - | - | 22 | - | detik |
|
Modus tidur saat ini |
Islp_VCI |
DC/DC mati Tidak ada jam Tidak ada input beban RAM data mempertahankan |
- |
- |
20 |
UA |
|
|
Modus tidur dalam saat ini |
IDslp_VCI |
DC/DC mati Tidak ada jam Tidak ada input load Data RAM tidak disimpan |
- |
- |
1 |
5 |
UA |
Uji keandalan
| Tidak ada | Item pengujian | Kondisi pengujian |
|
1 |
Penyimpanan Pada Suhu Rendah |
T = -25°C, 240 h Uji dengan pola putih |
|
2 |
Penyimpanan pada Suhu Tinggi | T=60oC, RH=35%, 240h Uji dengan pola putih |
|
3 |
Operasi suhu tinggi | T=40oC, RH=35%, 240h |
|
4 |
Operasi suhu rendah | 0oC, 240h |
|
5 |
Suhu tinggi, Operasi dengan Kelembaban Tinggi |
T = 40oC, RH = 80%, 240h |
|
6 |
Suhu tinggi, Penyimpanan dengan Kelembaban Tinggi |
T=50oC,RH=90%, 240h Uji dengan pola putih |
|
7 |
Siklus Suhu | 1 siklus:[-25oC 30 menit] → [+60oC 30 menit] : 50 siklus Uji dengan pola putih |
|
8 |
Paparan sinar UV Resistensi | 765W/m2 selama 168 jam, 40 °C Uji dengan pola putih |
|
9 |
Senjata ESD |
Air+/-15KV; Kontak+/-8KV (Pengujian cangkang produk jadi, tidak hanya tampilan) Udara+/-8KV;Kontak+/-6KV (Tampilan EPD telanjang, tidak termasuk area IC dan FPC) Air+/-4KV;Contact+/-2KV (Tampilan EPD telanjang, termasuk area IC dan FPC) |

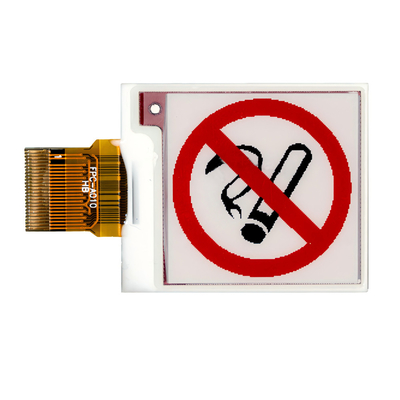

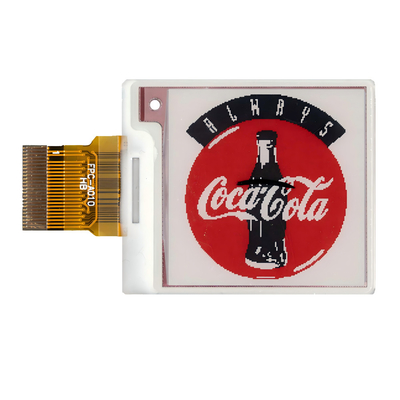

Gambar produk
Fasilitas dan Sertifikat
Kata Kunci pencarian:EPD 1,5 inci, 1,54 inci E-ink display, ESL display 1,5 inci, Epaper 1,5 inci, E-inch 1,5"
