Detail produk:
|
| Kata kunci: | 13.3 inci Kapasitif layar sentuh TFT Modul | Resolusi: | 1920*1080 piksel |
|---|---|---|---|
| Antarmuka LCD: | EDP | Luminansi Permukaan: | 1000 cd/m2 |
| Layar sentuh: | CTP (Layar Sentuh Kapasitif Proyektif) | Antarmuka CTP: | USB |
| ukuran LCD: | 305.19 x 177.69 x 2.58 mm (w/o Touch) | LCD dengan Sentuhan: | 307.55 x 185.62 x 4.58 mm (dengan sentuhan) |
| Daerah Aktif: | 293,76x165,24mm | Suhu Operasi: | -10 ℃ hingga +60 ℃ |
| suhu penyimpanan: | -20 ℃ hingga +60 ℃ | Tipe tampilan: | Sudut pandang penuh IPS |
| Pengolahan permukaan: | Kabut 25%, 3H | Rasio Kontras: | 1000 |
| Tampilkan Warna: | 16,7 M | Seumur Hidup LED: | 30.000 Jam |
| sertifikat: | ISO9001:2015 / ISO1400:2015 | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 13.3 inci HDMI TFT LCD Display,1920x1080 HDMI TFT LCD Display,1000nits HDMI TFT LCD Display |
||
** Unduh Data Sheet **
SFTO1330XC-7119A10CT Spesifikasi.pdf
Tentang barang iniSFTO1330XC-7119A10CT
Memperkenalkan High Brightness 13.3 Inch PCAP HDMI TFT LCD Display, solusi tampilan tingkat atas yang dirancang untuk memenuhi tuntutan berbagai aplikasi profesional.Dengan resolusi 1920x1080 piksel yang menakjubkan dan 1000 nits kecerahan yang luar biasa, layar ini memastikan kejelasan dan visibilitas yang luar biasa, bahkan di lingkungan yang paling terang.
Tampilan serbaguna ini sangat cocok untuk berbagai aplikasi termasuk:
Tingkatkan pengalaman visual Anda dengan High Brightness 13,3 Inch PCAP HDMI TFT LCD Display.tampilan ini dibangun untuk memberikan kinerja yang luar biasa dan keandalan di lingkungan apa punApakah Anda mengembangkan produk baru atau meningkatkan sistem yang ada, tampilan ini adalah pilihan yang ideal untuk kebutuhan Anda.
Untuk informasi lebih lanjut atau untuk meminta penawaran, silakan hubungi kami!
|
Karakteristik |
Ukuran | 13.3 inci |
| Resolusi | 1920 (horisontal) x 1080 (vertikal) | |
| Antarmuka | eDP1.2/2.7Gbps/2 jalur | |
| Jenis koneksi | 20455-030E-76 (I-PEX) | |
| kedalaman warna | 16.7M | |
| Jenis teknologi | A-si | |
| Tampilan Spek. Pitch piksel (mm) | 0.153 x 0.153 | |
| Konfigurasi Pixel | Strip vertikal RGB | |
| Mode Tampilan | Biasanya hitam. | |
| TP Driver IC | NC | |
| Pengolahan Permukaan LCD | Lapisan anti silau: ((3H) | |
| Arah Melihat | U/D/L/R:85/85/85/85 | |
| Rasio Kontras | 1000 ((TYP.) | |
| Berbagai warna | 72% | |
| Luminansi ((cd/m2) | 1000 ((TYP.) | |
| Konsumsi Daya |
LCD:1.8 (W) (Max) (White) |
|
| Nomor LED | 50 LEDS | |
| Berat (g) | - | |
|
Mesin |
Kontur (W x H x D) (mm) | 307.55 x 185.62 x 4.58 mm |
| TP Lensa area pandang ((mm) | - | |
| LCM (W x H x D) (mm) | 305.19 x 177.69 x 2.58 mm | |
| LCD Area Aktif ((mm) | 293.76 x 165.24 | |
| Dengan / Tanpa TSP | Dengan TSP |

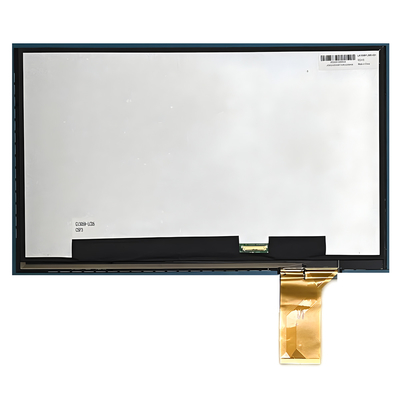

Gambar Produk
Tampilan Definisi Pin
|
Terminal |
Simbol |
Fungsi |
|
|
1 |
NC |
Tidak ada koneksi. |
|
|
2 |
H-GND |
Tanah |
|
|
3 |
LAN1 N |
Link sinyal pelengkap _Lane1 |
|
|
4 |
LAN1 P |
True Signal Link _Lane1 |
|
|
5 |
H-GND |
Tanah |
|
|
6 |
LAN0_N |
Link sinyal pelengkap _Lane0 |
|
|
7 |
LAN0_P |
Benar Sinyal Link _Lane0 |
|
|
8 |
H-GND |
||
|
9 |
AUXP |
Hubungan Sinyal Benar _Saluran Bantuan |
|
|
10 |
AUXN |
||
|
11 |
H-GND |
Tanah |
|
|
12 |
LCD_VCC |
Sumber Daya, 3.3V (biasanya) |
|
|
13 |
LCD_VCC |
Sumber Daya, 3.3V (biasanya) |
|
|
14 |
BIST |
Panel uji diri memungkinkan |
|
|
15 |
H_GND |
Tanah |
|
|
16 |
H_GND |
Tanah |
|
|
17 |
HPD |
HPD (Hot Plug Detect) Pin sinyal |
|
|
18 |
BL_GND |
Land High Speed |
|
|
19 |
BL_GND |
Land High Speed |
|
|
20 |
BL_GND |
Land High Speed |
|
|
21 |
BL_GND |
Land High Speed |
|
|
22 |
BL EN |
Lampu latar di / di luar Pin kontrol |
|
|
23 |
BL PWM |
Lampu belakang PWM Dimming |
|
|
24 |
NC |
Tidak ada koneksi. |
|
|
25 |
NC |
Tidak ada koneksi. |
|
|
26 |
BL PWR |
Kekuatan lampu latar |
|
|
27 |
BL PWR |
Kekuatan lampu latar |
|
|
28 |
BL PWR |
Kekuatan lampu latar |
|
|
29 |
BL PWR |
Kekuatan lampu latar |
|
|
30 |
NC |
Tidak ada koneksi. |
|
Spesifikasi Listrik
|
Parameter |
Min. |
Seperti itu. |
Max. Apa yang terjadi? |
Satuan |
Pengamatan |
|
|
Cahaya permukaan |
800 | 1000 | cd/m2 | |||
|
Tegangan Pasokan Daya |
VDD |
3.0 |
3.3 |
V |
Catatan 1 |
|
|
Tegangan Ripple Input yang Diizinkan |
VRF |
- |
- |
100 |
mV |
Pada VDD = 3,3V |
|
Arus Pasokan Listrik |
IDD |
- |
- |
mA |
Catatan 1 |
|
|
Tegangan input diferensial |
VID |
- |
1320 |
mV |
||
|
Konsumsi Daya |
0.9 |
|
W |
Catatan 1 |
||
|
- |
4 |
- |
W |
Catatan 2 |
||
|
- |
4.9 |
- |
W |
|||
PCAB USB Pin Definisi
1 VCC
2 USB-
3 USB+
4 GND

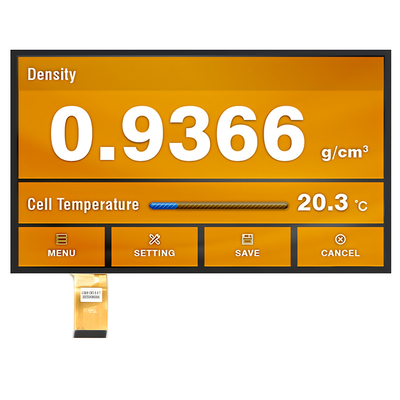

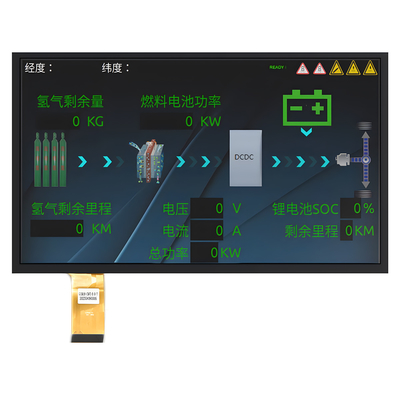

Gambar produk
