Detail produk:
|
Kata kunci: | LCD TFT 8 inci | Resolusi: | 1920*1200 |
---|---|---|---|
antarmuka: | LVDS | Pin: | 45 pin |
Layar sentuh: | Tersedia / Opsional | Luminansi Permukaan: | 1200 cd/m2 (nit) |
Seumur Hidup LED: | 40.000 jam | Melihat arah: | Semua Sudut Pandangan |
Hubungan: | Jenis konektor | Suhu Operasi: | –30℃ hingga +85℃ |

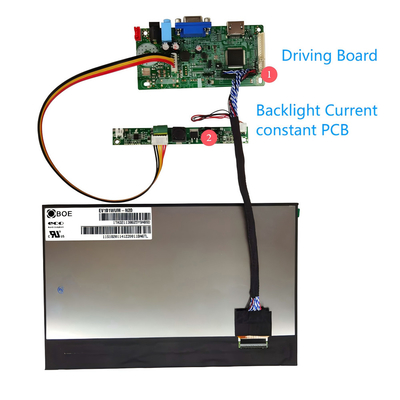

Papan Mengemudi: | Tersedia / Opsional | Konstanta Arus LED: | Tersedia / Opsional |
Kepatuhan: | REACH & Sesuai RoHS | Sertifikasi: | ISO9001:2015 / ISO14000:2015 |
Menyoroti: | Layar sentuh TFT kelas otomotif,Layar sentuh TFT Resolusi Tinggi,8 inci TFT LCD IPS Tampilan |
Data Sheet Unduh
SFTO800BD-7218AN Spesifikasi.pdf
Tentang barang iniSFTO800BD-7218AN
Automotive Grade 8 Inch TFT LCD IPS Display SFTO800BD-7218AN menetapkan standar baru untuk teknologi visual resolusi tinggi di industri otomotif.Dirancang untuk memberikan gambar yang jernih dan warna-warna cerah, layar ini sangat ideal untuk berbagai aplikasi, termasuk sistem infotainment di dalam kendaraan, layar navigasi, instrumentasi dasbor, dan banyak lagi.Dengan resolusi Full HD dan teknologi IPS canggih, ia memastikan pengalaman menonton yang luar biasa dalam berbagai kondisi pencahayaan.
Tampilan FHD Resolusi Tinggi: Dengan resolusi Full HD 1920 x 1200 piksel (16:10), layar ini memberikan gambar yang tajam dan rinci, meningkatkan kejelasan grafis dan teks.
Teknologi IPS: Teknologi In-Plane Switching (IPS) mempromosikan sudut pandang yang lebih luas (hingga 178 derajat) dan reproduksi warna yang lebih baik,memungkinkan penumpang dan pengemudi untuk mengalami warna yang konsisten dan akurat dari setiap sudut.
Automotive Grade Compliance: Dibangun untuk memenuhi standar otomotif yang ketat, tampilan ini dirancang untuk daya tahan dan keandalan di lingkungan yang keras, termasuk suhu ekstrem, getaran,dan kelembaban.
Antarmuka Layar Sentuh: Teknologi sentuh kapasitif antarmuka USB memungkinkan interaksi yang mulus, memungkinkan pengguna untuk menavigasi menu, mengontrol aplikasi, dan berinteraksi dengan sistem secara intuitif.
Kecerahan dan Kontras Tinggi: Dengan tingkat kecerahan yang tinggi (hingga 1200 nits), layar tetap sangat terlihat dalam sinar matahari langsung, membuatnya cocok untuk kondisi mengemudi sepanjang hari.Rasio kontras yang ditingkatkan memastikan hitam yang lebih gelap dan putih yang lebih terang untuk pengalaman yang lebih mendalam.
Konsumsi Daya Rendah: Dirancang dengan mempertimbangkan efisiensi energi, layar ini mengkonsumsi lebih sedikit daya sambil memberikan kinerja tinggi,menyumbang untuk mengurangi pengurangan baterai pada kendaraan listrik dan hibrida.
Integrasi yang mulus: Desain kompak dari layar 8 inci memungkinkan integrasi yang mudah ke dalam dasbor dan sistem otomotif yang ada, dengan pilihan pemasangan dan koneksi yang fleksibel.
Panjang umur dan dapat diandalkan: Layar kami dibangun untuk bertahan lama, dengan umur lebih dari 50.000 jam penggunaan terus menerus, memastikannya tetap beroperasi sepanjang umur kendaraan.
Automotive Grade 8 Inch TFT LCD IPS DisplaySFTO800BD-7218ANadalah pilihan ideal bagi produsen dan pengembang yang ingin meningkatkan teknologi kendaraan mereka dengan layar sentuh resolusi tinggi yang dapat diandalkan.,sudut pandang yang luas, dan kepatuhan otomotif, membuatnya menjadi solusi yang menonjol untuk aplikasi otomotif modern.Pengalaman masa depan tampilan otomotif dengan teknologi state-of-the-art yang menggabungkan daya tahan, kinerja, dan keterlibatan pengguna.
Fitur
Parameter | Spesifikasi | Satuan | Perhatikan |
Ukuran garis besar | 181.7 ((H) × 119.8 ((V) × 5.5 ((T) | mm | Kabut |
Daerah Aktif | 172.224 ((H) ×107.640 ((V) | mm | Catatan 1.1 |
Cahaya | 1000-1200 | cd/m2 | - |
Jumlah piksel | 1920 ((H) xRGB × 1200 (V) | piksel | - |
Pixel Pitch | 29.9 ((H) ×3×89.7 ((V) | μm | - |
Pengaturan piksel | Strip Vertikal RGB | - | - |
Tampilkan Warna | 16.7M | - | - |
Gamut Warna | 70% (min.), 75% (jenis) | CF @C Cahaya | |
Mode Tampilan | Biasanya hitam. | - | - |
Arah Melihat | 85/85/85/85 (Typ.) 80/80/80/80 (Min.) | Deg. | CR>=10 |
Berat badan | TBD | gram | - |
antarmuka | LVDS 2 port ((8bit) | - | - |
IC | FL5893DA | Catatan 1.2 |
Catatan 1.1: H: panjang horizontal, V: panjang vertikal.
Catatan 1.2: IC yang kompatibel untuk produk ini termasuk FL5893DA, Silakan hubungi produsen IC dan verifikasi ketika Anda memilih salah satu dari mereka.
Gambar Mekanis
Deskripsi Pin
Tidak, tidak. | Simbol | Fungsi | Tidak, tidak. | Simbol | Fungsi |
1 | VLED- | Daya untuk backlight LED (Kathode) | 24 | GND | tanah |
2 | VLED- | Daya untuk backlight LED (Kathode) | 25 | OLV2P | Input data diferensial LVDS Positif |
3 | VLED+ | Daya untuk backlight LED (Anode) | 26 | OLV2N | Input data diferensial LVDS Negatif |
4 | VLED+ | Daya untuk backlight LED (Anode) | 27 | GND | tanah |
5 | NC | Tidak ada koneksi. | 28 | OLVCLKP | Input data diferensial LVDS Positif |
6 | GND | tanah | 29 | OLVCLKN | Input data diferensial LVDS Negatif |
7 | ELV3P | Input data diferensial LVDS Positif | 30 | GND | tanah |
8 | ELV3N | Input data diferensial LVDS Negatif | 31 | OLV1P | Input data diferensial LVDS Positif |
9 | GND | tanah | 32 | OLV1N | Input data diferensial LVDS Negatif |
10 | ELV2P | Input data diferensial LVDS Positif | 33 | GND | tanah |
11 | ELV2N | Input data diferensial LVDS Negatif | 34 | OLV0P | Input data diferensial LVDS Positif |
12 | GND | tanah | 35 | OLV0N | Input data diferensial LVDS Negatif |
13 | ELVCLKP | Input data diferensial LVDS Positif | 36 | GND | tanah |
14 | ELVCLK N | Input data diferensial LVDS Negatif | 37 | I2C _SDA | data input/output untuk I2C ((silakan biarkan pin ini terbuka.) |
15 | GND | tanah | 38 | I2C _SCL | Sinyal jam untuk I2C (silakan biarkan pin ini terbuka.) |
16 | ELV1P | Input data diferensial LVDS Positif | 39 | VDD_OTP | Pasokan listrik untuk sirkuit OTP (silakan biarkan pin ini terbuka.) |
17 | ELV1N | Input data diferensial LVDS Negatif | 40 | EEPEN | Hanya uji Pin (silakan biarkan pin ini terbuka.) |
18 | GND | tanah | 41 | VDDIN | Sumber daya listrik |
19 | ELV0P | Input data diferensial LVDS Positif | 42 | VDDIN | Sumber daya listrik |
20 | ELV0N | Input data diferensial LVDS Negatif | 43 | VDDIN | Sumber daya listrik |
21 | GND | tanah | 44 | VDDIN | Sumber daya listrik |
22 | OLV3P | Input data diferensial LVDS Positif | 45 | VDDIN | Sumber daya listrik |
23 | OLV3N | Input data diferensial LVDS Negatif |
Spesifikasi optik
Parameter | Simbol | Kondisi | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan | Perhatikan | |
Jangkauan sudut pandang |
Horizontal |
Θ3 |
CR > 10 |
80 | 85 | - | Deg. |
Catatan 6.1 |
Θ9 | 80 | 85 | - | Deg. | ||||
Vertikal |
Θ12 | 80 | 85 | - | Deg. | |||
Θ6 | 80 | 85 | - | Deg. | ||||
Rasio Kontras | CR |
Θ = 0 |
1000 | 1200 | - |
HC+APF Catatan 6.2/6.3 |
||
Transmisi Sel | Tr | 3.8 | 4.5 | - | % | |||
Chroma@CIE1931 |
Rx |
Θ = 0 |
0.654 | 0.674 | 0.694 |
@C Light Note 6.4 |
||
Ry | 0.302 | 0.322 | 0.342 | |||||
Gx | 0.249 | 0.269 | 0.289 | |||||
Gy | 0.582 | 0.602 | 0.622 | |||||
Bx | 0.113 | 0.133 | 0.153 | |||||
Oleh | 0.095 | 0.115 | 0.135 | |||||
Wx | 0.276 | 0.296 | 0.316 | |||||
Wy. | 0.318 | 0.338 | 0.358 | |||||
Gamut Warna | Θ = 0 | 70 | 75 | - | % | |||
Waktu Tanggapan | Tr+Tf |
Ta= 25 C Θ = 0 |
- |
30 | 35 | ms | Catatan 6.5 |
Parameter pengujian keandalan
Tidak. | Posisi | Ketentuan |
1 | Tes penyimpanan suhu tinggi (HTS) | 85°C, 240 jam, Tidak beroperasi |
2 | Tes penyimpanan suhu rendah ((LTS) | -30°C, 240 jam, Tidak beroperasi |
3 | Tes Operasi Suhu Tinggi (HTO) | 85°C, 240 jam, beroperasi |
4 | Uji Operasi Suhu Rendah (LTO) | -30°C, 240 jam, beroperasi |
5 | Uji Operasi Kelembaban Termal (THO) | 60°C/90%RH, 240 jam, beroperasi |
6 | Tes penyimpanan siklus termal (TST) | -30~80°C, 100 siklus, 1 jam/siklus, Tidak beroperasi |
7 |
Gambar Menempel |
5*5 pola, 1 jam 25°C ± 2°C pola cek abu-abu 127, Setelah 3 menit, dinding harus dibasuh sepenuhnya. |

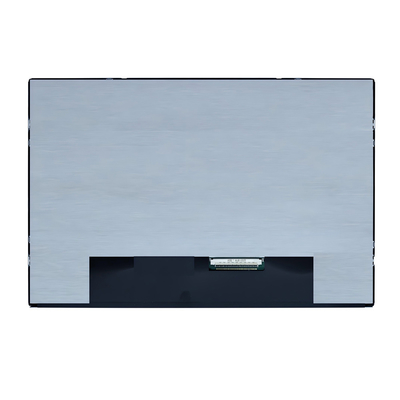

Gambar produk
