Detail produk:
|
Kata kunci: | TFT Batang 11,9 inci | Resolusi: | 1480x320 |
---|---|---|---|
antarmuka: | MIPI | IC pengemudi: | FL7705 |
Luminansi Permukaan: | Minimal 800 cd/m2 | Layar sentuh: | Tidak. |
Melihat arah: | IPS, Semua Sudut Pandang | Seumur Hidup LED: | 40.000 jam |
Sertifikasi: | ISO9001:2015 / ISO14000:2015 | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | 16.7M Color Industrial TFT LCD Display,800 Nits Industrial TFT LCD Display |
Data Sheet Unduh
SFTO1190GX-7161AN Spesifikasi.pdf
Tentang barang iniSFTO1190GX-7161AN
Karakteristik tampilan
Ukuran: 11,9 inci
16.7M kedalaman warna
Resolusi: 320 × 1480
Kecerahan: 800 cd/m2 (Min)
Kontras: 900
Cakupan gamut warna: 65%
Anti interferensi elektromagnetik
Radiasi rendah, konsumsi daya rendah, stabilitas tinggi
Skenario aplikasi
Kontrol industri
Industri listrik
Pabrik mobil
Deskripsi
Layar LCD TFT industri 11,9 inci dengan resolusi 1480 x 320 piksel dan 16.7 juta dukungan warna adalah solusi tampilan berkinerja tinggi yang dirancang untuk berbagai aplikasi industri dan komersial di mana kejelasan visual dan daya tahan sangat pentingBerikut adalah deskripsi rinci dari produk ini:
1. Tampilan Spesifikasi:
- Ukuran: 11,9 inci, menawarkan area tampilan yang cukup untuk berbagai aplikasi.
- Resolusi: 1480 x 320 piksel, memberikan tampilan gambar dan teks yang tajam, cocok untuk aplikasi yang membutuhkan output visual yang rinci.
2Kemampuan warna:
- Mendukung 16,7 juta warna, yang dekat dengan rentang warna RGB penuh, memungkinkan reproduksi gambar yang hidup dan hidup.
3Kecerahan:
- Dengan tingkat kecerahan 800 nits, layar dapat dilihat di lingkungan yang cerah, membuatnya ideal untuk digunakan di lingkungan industri dengan cahaya sekitar yang tinggi.
4Rasio kontras:
- LCD TFT industri 11,9 inci ini biasanya menawarkan rasio kontras tinggi 900, memastikan hitam dalam dan putih terang untuk gambar yang jelas dan dapat dibaca.
5. sudut pandang:
- TFT LCD industri sering memiliki sudut pandang yang luas, memastikan warna dan kecerahan yang konsisten dari berbagai perspektif.
6. Tipe antarmuka:
- Layar mendukung antarmuka MIPI.
7. Lingkungan Operasi:
- Dirancang untuk penggunaan industri, layar 11,9" dapat beroperasi pada kisaran suhu yang luas dari -20C sampai 70C, memastikan kinerja yang dapat diandalkan dalam kondisi yang keras.
8. Daya tahan:
- Dibangun untuk menahan kekakuan operasi terus menerus, cocok untuk penggunaan 24/7 di lingkungan yang menuntut.
9Aplikasi:
- Sempurna untuk otomatisasi industri, panel kontrol, peralatan medis, signage digital, hub transportasi,dan sistem pemantauan keamanan di mana tingkat detail visual dan daya tahan yang tinggi diperlukan.
10Layanan kustomisasi:
- Pilihan kustomisasi mungkin tersedia untuk memenuhi kebutuhan pelanggan tertentu, seperti persyaratan antarmuka khusus atau fitur fungsional tambahan.
Layar LCD TFT industri 11,9 inci ini adalah pilihan yang sangat baik untuk aplikasi yang menuntut resolusi tinggi,layar bercahaya tinggi dengan daya tahan untuk menahan tantangan lingkungan industri.
Fitur
Tidak, tidak. | Artikel | Spesifikasi | Satuan |
1 | Ukuran panel | 11.88 | inci |
2 | Jumlah piksel | 320 ((H) × 1480 ((V) | piksel |
3 | Daerah Aktif | 57.984 ((H) × 268.176 ((V) | mm |
4 | Pixel Pitch | 0.1812 ((H) × 0.1812 ((V) x RGB | mm |
5 | Dimensi garis besar | 65.00(W) × 282.00(H) × 4.50 (D) | mm |
6 | Jumlah Warna | 16.7M | - |
7 | Mode Tampilan | Mode transmisi, biasanya hitam | - |
8 | Arah Melihat | Penampilan penuh | - |
9 | Format Tampilan | Garis vertikal RGB | - |
10 | Pengolahan Permukaan | Sinar | - |
11 | Antarmuka | MIPI | - |
12 | Lampu latar belakang | LED putih | - |
13 | Suhu Operasi | -20 ~ 70 | °C |
14 | Suhu penyimpanan | -30 ~ 80 | °C |
15 | Berat badan | 120 | g |
Gambar Mekanis
Deskripsi Pin
Tidak, tidak. | Simbol | Fungsi | Perhatikan |
1 | GND | Tanah | |
2 | D0P | Masukan data diferensial MIPI positif | |
3 | D0N | Masukan data diferensial MIPI negatif | |
4 | GND | Tanah | |
5 | D1P | Masukan data diferensial MIPI positif | |
6 | D1N | Masukan data diferensial MIPI negatif | |
7 | GND | Tanah | |
8 | CLKP | Input jam diferensial MIPI positif | |
9 | CLKN | Masukan jam diferensial MIPI negatif | |
10 | GND | Tanah | |
11 | D2P | Masukan data diferensial MIPI positif | |
12 | D2N | Masukan data diferensial MIPI negatif | |
13 | GND | Tanah | |
14 | D3P | Masukan data diferensial MIPI positif | |
15 | D3N | Masukan data diferensial MIPI negatif | |
16 | GND | Tanah | |
17 | IOVCGCN1D.8V-3.3V | ||
18 | IOVCC1.8V-3.3V | Sumber daya untuk daya analog. | |
19 | |||
20 | NC | Tidak ada koneksi. | |
21 | NC | Tidak ada koneksi. | |
22 | NC | Tidak ada koneksi. | |
23 | NC | Tidak ada koneksi. | |
24 | RSTB | Setel ulang pin. | |
25 | STBYB | Kontrol modus siaga. | |
26 | NC | Tidak ada koneksi. | |
27 | GND | Tanah | |
28 | K | Katode LED | |
29 | K | ||
30 | GND | Tanah | |
31 | NC | Tidak ada koneksi. | |
32 | GND | Tanah | |
33 | GND | Tanah | |
34 | NC | Tidak ada koneksi. | |
35 | A | LED Anode | |
36 | A | ||
37 | GND | Tanah | |
38 | VDD ((3.3V) | Sumber daya untuk daya analog. | |
39 | VDD ((3.3V) | ||
40 | NC | Tidak ada koneksi. |
Rating Maksimal mutlak
Artikel | Simbol | Nilai-nilai | Satuan | |
Min. | Max. Apa yang terjadi? | |||
Tegangan Pasokan Digital | VCI | - 0.3 | 4.0 | V |
Tegangan Pasokan Digital | IOVCC | - 0.3 | 4.0 | V |
Kondisi Operasi
Artikel | Simbol | Nilai-nilai | Satuan | ||
Min. | Seperti itu. | Max. Apa yang terjadi? | |||
Tegangan Pasokan Digital | VDD | 3.0 | 3.3 | 3.6 | V |
Tegangan Pasokan Digital | IOVCC | 1.6 | - | 3.6 | V |
Tegangan Masuk Logis | VI H | 0.7VDD | - | VDD | V |
VIL | GND | - | 0.3VDD | V |

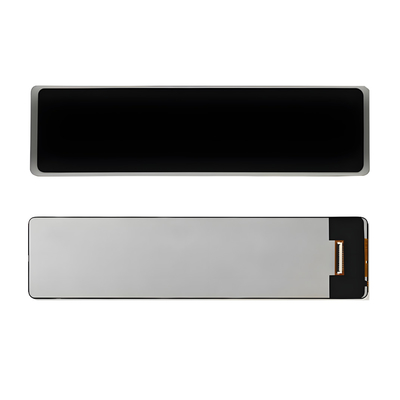

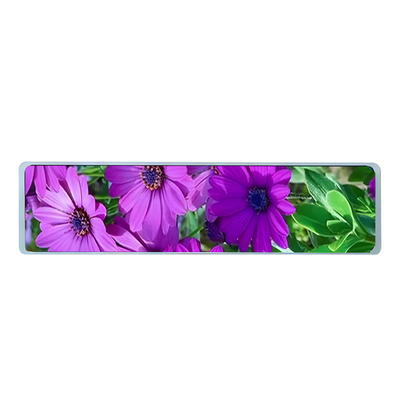

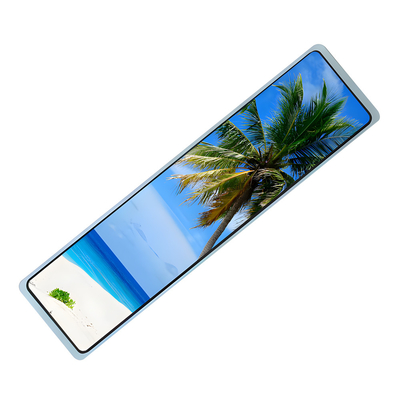

Gambar produk
