Detail produk:
|
Kata kunci: | TFT Batang 11,3 inci | Resolusi: | 440x1920 |
---|---|---|---|
antarmuka: | MIPI | IC pengemudi: | SC7707 |
Luminansi Permukaan: | 520 cd/m2 (nit) | Layar sentuh: | Tidak. |
Melihat arah: | IPS, Semua Sudut Pandang | Seumur Hidup LED: | 40.000 jam |
Sertifikasi: | ISO9001:2015 / ISO14000:2015 | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | 11.3-Inch Industrial TFT Display,520cd/M2 TFT Industrial Display,16.7M Color Industrial TFT Display |
Data Sheet Unduh
SFTO1130GX-7220AN Spesifikasi.pdf
Tentang barang iniSFTO1130GX-7220AN
layar TFT kelas industri dengan layar 11,3 inci dan kemampuan tampilan warna 16,7M (kira-kira setara dengan rentang warna RGB penuh),dengan resolusi 1920x440 piksel dan kecerahan 520cd/m2, adalah resolusi tinggi, perangkat tampilan kecerahan tinggi yang dirancang khusus untuk lingkungan industri. Berikut ini adalah deskripsi rinci produk:
Layar TFT kelas industri 11,3 inci ini adalah pilihan ideal untuk aplikasi yang membutuhkan tampilan definisi tinggi dan interaksi pengguna karena resolusi tinggi, kecerahan tinggi,dan karakteristik sudut pandang yang luas.
Fitur
Artikel |
Isi |
Satuan |
LCD | ||
Ukuran LCD | 11.3 | inci |
Jenis panel | IPS | ... |
Mode Tampilan | Hitam normal | ... |
Jumlah Warna | 16.7M | ... |
Arah melihat | Semua. 0'Clock | ... |
Lampu latar belakang | Putih LED x16in Paralel / Seri | ... |
NTSC | 70% | ... |
Rasio Kontras | 1000 | ... |
Antarmuka | MIPI 4Lanes | ... |
Driver IC | SC7707 | ... |
Ukuran RAM dari driver IC | RAM kurang | sedikit |
Luminance | 520 | cd/m2 |
Dimensi garis besar | 64.98(H) x266.44 (V) x4.6 (D) ±0.2 | mm |
Area aktif (W × H) | 57.948 ((H) x252.864 (V) | mm |
Pengaturan piksel | Garis RGB | ... |
Berat badan | TBD | g |
Jumlah Titik | 440xRGBx1920 | Pixel |
Pitch piksel | 43.9 ((H) * 3 * 131.7 ((V) | Um |
Suhu operasi | -20 +70 | °C |
Suhu penyimpanan | -30 +80 | °C |

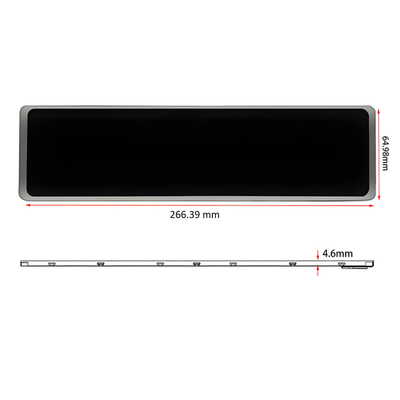

Gambar Mekanis
Deskripsi Pin
Nomor PIN. | SYMBOL | Fungsi |
1 | GND | Tanah |
2 | DSI-D0P | DSI data sinyal input pin diferensial (data lane0) |
3 | DSI-D0N | DSI Data sinyal input pin diferensial (data jalur 0) |
4 | GND | Tanah |
5 | DSI-D1P | DSI Pins input sinyal diferensial data (data lane 1) |
6 | DSI-D1N | DSI Pins input sinyal diferensial data (data lane 1) |
7 | GND | Tanah |
8 | DSI-CLK P | Pin input sinyal diferensial DSI CLOCK |
9 | DSI-CLK N | Pin input sinyal diferensial DSI CLOCK |
10 | GND | Tanah |
11 | DSI-D2P | DSI Pins input sinyal diferensial data (data lane 2) |
12 | DSI-D2N | DSI Pins input sinyal diferensial data (data lane 2) |
13 | GND | Tanah |
14 | DSI-D3P | DSI Data sinyal input pin diferensial (data jalur 3) |
15 | DSI-D3N | DSI Data sinyal input pin diferensial (data jalur 3) |
16-17 | GND | Tanah |
18-19 | IOVCC (NC) | Sumber daya I/O (NC) |
20-23 | NC | NC |
24 | Reset | Setel ulang Pin sinyal (Low) diaktifkan |
25-26 | NC | NC |
27 | GND | Tanah |
28-29 | LEDK | Katode LED lampu latar |
30 | GND | Tanah |
31 | NC | NC |
32-33 | GND | Tanah |
34 | NC | NC |
35-36 | LEDA | Lampu belakang LED Anode. |
37 | GND | Tanah |
38-39 | VDD | Sumber daya listrik |
40 | NC | NC |
Karakteristik lampu latar
Lampu LED putih × 16 di paralel/Seri (Ta = 25°C)
Artikel | Simbol | Kondisi | Min | Jenis | Maksimal | Satuan |
Tegangan ke depan | VF | IF= 120mA | 22.4 | - | 27.2 | V |
Keseragaman | △Bp | - | 80 | - | - | % |
Luminansi untuk LCD | Lv | IF= 120mA | 470 | 520 | - | cd/m2 |

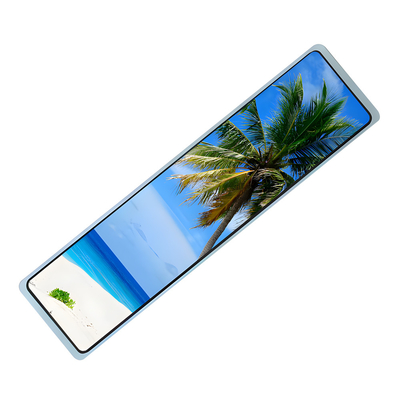

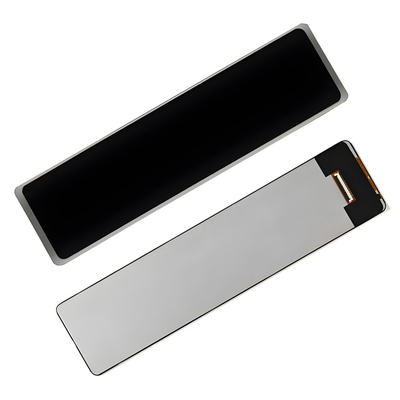

Gambar produk
