Detail produk:
|
Produk: | 2.4 inci TN TFT LCD | Resolusi: | 240*320 Piksel |
---|---|---|---|
Layar sentuh: | Tanpa | Melihat arah: | 12H |
antarmuka: | SPI | Nomor PIN: | 10 PIN |
Hubungan: | Pengaya | Luminansi Permukaan: | 400 cd/m2 (Dapat disesuaikan) |
IC pengemudi: | ST7789V, ILI9341 opsional | Seumur Hidup LED: | 40.000 jam |
Suhu Operasi: | -20°C hingga +70°C | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | SPI Interface LCD Display Module,240×320 LCD Display Module,2.4 inci LCD Display Module |
Low Cost 2.4 inci QVGA TFT LCD Pambuka Produk
Saef Technology mengkhususkan diri dalam memproduksi layar TFT dan layar sentuh. Kami juga dapat menyediakan layanan yang disesuaikan sesuai dengan kebutuhan pelanggan.LCD 4 "TFT, perusahaan kami telah mencapai kontrol yang baik dan pengoptimalan biaya produk, yang menghasilkan efisiensi biaya yang sangat tinggi.
2Layar TFT berukuran 0,4 inci SFTO240JY-7182AN dengan resolusi 240 × 320 piksel memberikan tampilan gambar yang jelas.Model ini memiliki antarmuka SPI dan dapat mencapai kecerahan 400cd / m 2, beradaptasi dengan kondisi pencahayaan yang berbeda. Produk dapat beroperasi antara -20 °C dan 70 °C dan beradaptasi dengan berbagai kondisi lingkungan.memastikan bahwa penyimpanan jangka panjang tidak akan mempengaruhi kinerja. Layar QVGA TFT 2,4 inci ini banyak digunakan di berbagai bidang seperti peralatan medis, kontrol industri, rumah pintar, dan navigasi mobil.Cahaya tinggi (hingga 1000 nits) dan kontrasnya membuat mereka masih terlihat dengan jelas di luar ruangan atau di bawah sinar matahari langsungBiaya rendah adalah keuntungan utama dari produk matriks titik 2,4 inci TFT 240 * 320 SFTO240JY-7182AN, menjadikannya pilihan ideal untuk proyek dengan anggaran terbatas tetapi membutuhkan kinerja layar yang baik.

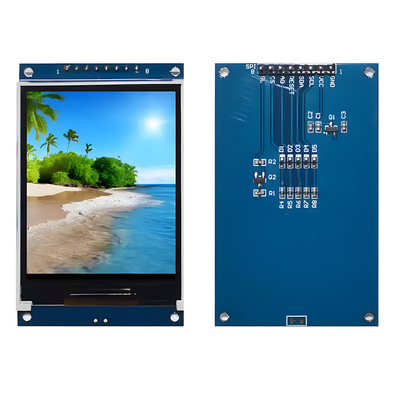

Untuk pengembang, dukungan driver untuk layar tampilan dan perpustakaan pengembangan sama pentingnya.SFTM240JY-7182AN(dengan PCB) mendukung perpustakaan pengembangan seperti Perpustakaan GFX untuk Arduino, memberikan kinerja tampilan yang efisien dan proses pengembangan yang disederhanakan.
Fitur
Artikel | Spesifikasi | Satuan |
Nomor Model |
SFTO240JY-7182AN |
/ |
Mode Tampilan | Biasanya Hitam, Transmissive | / |
Arah Melihat | Jam 12 | / |
Warna | 262K | / |
Drive IC | ST7789 | / |
Jenis antarmuka | 4 Jalur SPI | / |
Dimensional Outline | 42.72 ((W) x 59.46 ((H) x 2.34 ((T) |
mm |
Daerah Aktif | 36.72 ((W) x 48.96 ((H) |
mm |
Resolusi | 240 RGB ((H) x 320 ((V) | piksel |
Pixel Pitch | 0.153 ((W) x 0.153 ((H) |
mm |
Gambar garis besar
Deskripsi Pin Antarmuka
Pin. Tidak. |
Simbol | Deskripsi |
1 | GND | Tanah |
2 | Reset | LCM Reset pin |
3 | SCL | Serial jam pin. |
4 |
RS |
Daftar pilih pin RS= 1 : Tampilkan data. RS = √0 √: data perintah. |
5 | CS |
Chip pilih pin ((Low ✓ aktif) |
6 | SDA | Masukan data serial |
7 | SDO | Output data serial. |
8 | VCC | Pasokan listrik untuk analog ((2.8V-3.3V) |
9 | LED+ | Anode Lampu Belakang |
10 | LED- | Katode Lampu Belakang |
Diagram Skimatis
Rating Maksimal mutlak
Parameter | Simbol | Min | Maksimal | Satuan |
Tegangan Pasokan Logika | IOVCC | - 0.3 | 4.6 | V |
Tegangan Pasokan Analog | VCC | - 0.3 | 4.6 | V |
Suhu operasi | Di atas | - 20 | 70 | °C |
Suhu penyimpanan | Tst | - 30 | 80 | °C |
Kelembaban | RH |
... |
90% ((Max60C) | RH |
Karakteristik Listrik
Parameter | Simbol | Min | Jenis | Maksimal | Satuan |
Tegangan Pasokan Logika | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
Tegangan Pasokan Analog | VCC | 2.6 | 2.8 | 3.3 |
... |
Input Current | Aku tahu. |
... |
20 |
... |
mA |
Karakteristik lampu latar
Artikel | Simbol | Min | Jenis | Maksimal | Satuan |
Tegangan ke depan | Vf | 3.0 | 3.2 | 3.4 | V |
Arus ke depan | Jika |
... |
80 |
... |
mA |
Waktu Hidup Operasi |
... |
... |
40000 |
... |
Jam |

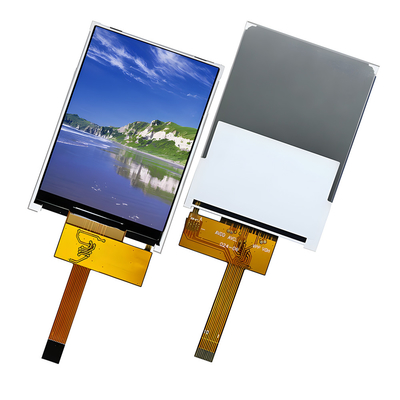

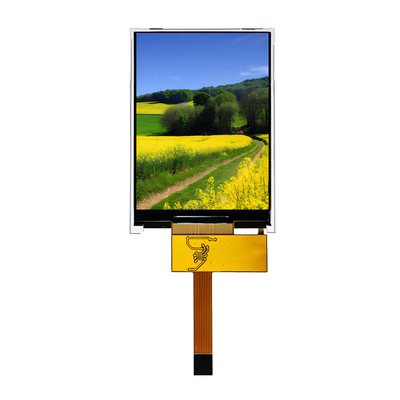

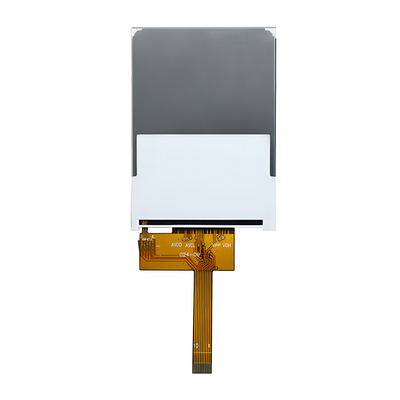

Foto produk
Fasilitas dan Sertifikat
