** Unduh Data Sheet **
SF-TC350M-9268A1-T Spesifikasi.pdf
SF-TC350M-9268A1-N Spesifikasi.pdf

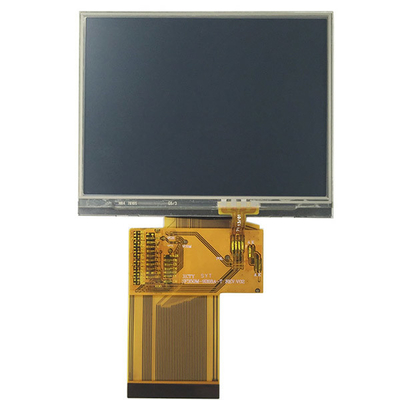

3.5 inci TFT LCD Screen 320x240 QVGAjenis lanskapdengan antarmuka RGB TFT Lcd Module
Saef Tech SF-TC350M-9268A1-T adalah modul TFT-LCD berukuran diagonal 3,5 inci dengan resolusi QVGA 320x240 piksel.termasuk fungsi IC pengontrol dan pengemudi, mendukung antarmuka RGB, tegangan pasokan (Vdd) berkisar dari 2.5V hingga 3.3V. Modul ini memiliki panel permukaan Anti-Glare, Arah Tampilan 6 jam dan rasio aspek 4:3.
Modul SF-TC350M-9268A1-T TFT-LCD adalah mode lanskap dengan kecerahan 350 nits.SF-TC350M-9268A1-T dapat beroperasi pada suhu dari -20°C sampai +70°C; suhu penyimpanan berkisar dari -30°C sampai +80°C.
FAQ
1Bagaimana aku bisa memesan?
Tolong berikan rincian persyaratan Anda sejelas mungkin. jadi kami bisa mengirimkan penawaran pada saat pertama kali. kemudian Anda bisa memesan.
Untuk mendesain atau diskusi lebih lanjut, lebih baik menghubungi kami melalui email / telepon untuk proposal solusi LCD yang lebih jelas dan akurat untuk Anda. .
2Apa jenis tampilan yang kita berikan?
Kami memiliki TFT warna LCD display module, monochrome LCD module, OLED LCD module, LCD module dengan frame digital, Android Tablet, dll. Kami mendukung aplikasi indoor dan outdoor,aplikasi industri dan komersial.
Kami juga mendukung solusi standar dan solusi desain khusus.
Kami memiliki produk off-shelf dan desain untuk menyediakan pelanggan dengan solusi satu atap.
3Bagaimana dengan garansi?
Kami memiliki garansi 1 tahun. Semua cacat dapat dikembalikan dan diganti.
4Apa syarat pengiriman Anda?
Kami menerima EXW, FOB, FCA, dll. Anda dapat memilih yang paling nyaman atau hemat biaya untuk Anda.
| Produk: |
3.5 "Inch TFT LCD Screen |
Layar sentuh: |
Resistif Touch Panel (opsional) |
| Resolusi: |
320x240 |
Dimensi kaca penutup: |
Dapat disesuaikan |
| Arah melihat: |
12:00 |
Antarmuka: |
RGB (bisa disesuaikan) |
| Nomor Pin: |
45 pin (bisa disesuaikan) |
Koneksi: |
Plugging (bisa disesuaikan) |
| Luminance permukaan: |
350 Cd/m2 (nits) (bisa disesuaikan) |
Umur LED: |
40,000 Jam |
Mengapa Memilih Kami
1Aku tidak tahu.Kami menyediakan LCD Display solusi khusus
Apakah produk Anda memiliki persyaratan aplikasi khusus, spesifikasi listrik, spesifikasi optik, fitur sentuhan, atau dimensi mekanis yang membutuhkan tampilan yang disesuaikan?SAEF dapat memenuhi kebutuhan LCD khusus Anda.
2Aku tidak tahu.Solusi total untuk layar sentuh dan tampilan
Apakah Anda khawatir tentang perakitan layar sentuh dan layar tampilan?SAEF dapat menyediakan layar sentuh khusus dan standar termasuk solusi multitouch resistif dan kapasitif termasuk layanan perekat udara dan optik..
3Aku tidak tahu.Komitmen terhadap keandalan kualitas
SAEF adalah Kualifikasi oleh ISO9001: 2015 dan ISO14000, memenuhi RoHS, REACH dan peraturan lingkungan lainnya di pasar global.pengujian keandalan dan penuaan.
4Aku tidak tahu.Pasokan jangka panjang
Dalam keadaan normal, produk yang kami rekomendasikan dapat disediakan selama lebih dari 5 tahun.kami akan membuat rencana alternatif sebelumnya untuk memastikan kebutuhan pasokan jangka panjang Anda.
3.5 inci TFTlayarMenggambar
Definisi Pin:
| Pin NO. |
Simbol |
I/O |
Deskripsi |
| 1 |
LED-K1 |
Aku |
Katode LED |
| 2 |
LED-K2 |
Aku |
Katode LED Sambungkan ke LED-K1 |
| 3 |
LED-A1 |
Aku |
LED Anode |
| 4 |
LED-A2 |
Aku |
LED Anode Sambungkan ke LED-A1 |
| 5 ~ 7 |
NC |
- |
Tidak ada hubungannya |
| 8 |
/RESET |
Aku |
Setel ulang Pin |
| 9 |
CS |
Aku |
Pin input untuk sinyal pemilihan chip |
| 10 |
SCL |
Aku |
Sinyal Jam SPI |
| 11 |
SDI |
Aku |
SPI Interface Input Pin |
| 12 |
B0 |
Aku |
Sinyal data biru (LSB) |
| 13 ~ 19 |
B1-7 |
Aku |
Sinyal data biru |
| 20 |
G0 |
Aku |
GREEN Sinyal data (GSB) |
| 21 ~ 27 |
G1-7 |
Aku |
Sinyal data hijau |
| 28 |
R0 |
Aku |
RED Sinyal Data (LSB) |
| 29 ~ 35 |
R1-7 |
Aku |
Sinyal data Merah |
| 36 |
HSYNC |
Aku |
Sinyal sinkronisasi horizontal |
| 37 |
VSYNC |
Aku |
Sinyal sinkronisasi vertikal |
| 38 |
DOTCLK |
Aku |
Sinyal Jam untuk Sampel setiap tanggal |
| 39 ~ 40 |
NC |
- |
Tidak ada hubungannya |
| 41 |
VDD |
Aku |
Sumber Daya +2.8V |
| 42 |
VDDIO |
Aku |
1.8V~2.8V Sumber Daya |
| 43 |
YU |
Aku |
Pin Panel Sentuh |
| 44 |
XL |
Aku |
Pin Panel Sentuh |
| 45 |
YD |
Aku |
Pin Panel Sentuh |
| 46 |
XR |
Aku |
Pin Panel Sentuh |
| 47 ~ 51 |
NC |
- |
Bukan Koneksi |
| 52 |
ENABLE |
Aku |
Input Data memungkinkan kontrol |
| 53 ~ 54 |
GND |
Aku |
Power Ground
|

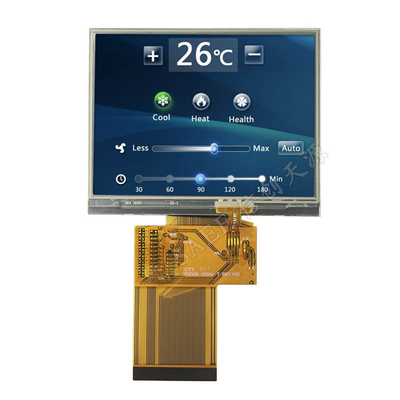

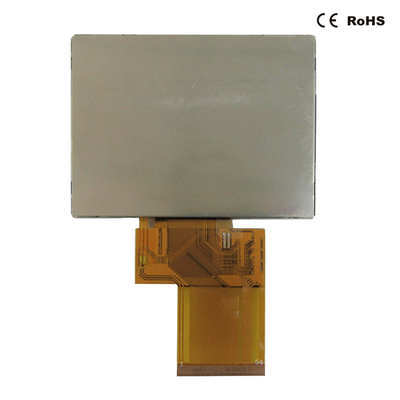

3.5 inci TFTlayar Gambar Produk Nyata
