Detail produk:
|
| Produk: | Layar LCD TFT IPS 2,4 inci | Resolusi: | 240*320 Piksel |
|---|---|---|---|
| Layar sentuh: | Tanpa | Melihat arah: | IPS, Semua Sudut Pandang |
| antarmuka: | SPI | Nomor PIN: | 10 pin (24 pin opsional) |
| Hubungan: | Pengaya | Luminansi Permukaan: | 400 cd/m2 (Dapat disesuaikan) |
| IC pengemudi: | ST7789V | Seumur Hidup LED: | 40.000 jam |
| Suhu Operasi: | -20°C hingga +70°C | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 10 Pin IPS TFT LCD,Layar LCD TFT IPS 2,4 inci |
||
2.4 inci IPS TFT LCD SPI Antarmuka 240*320 Titik Pambuka Produk
Layar LCD TFT 2,4 inci adalah perangkat tampilan LCD matriks aktif yang umum dengan resolusi tinggi, warna yang cerah, dan kecepatan respons yang cepat.bidang kontrol industriDalam bidang elektronik konsumen, layar LCD TFT 2,4 inci banyak digunakan dalam perangkat wearable pintar, konsol game portabel, panel kontrol rumah pintar, dan produk lainnya.Warnanya penuh dan sudut pandang yang luas memenuhi kebutuhan konsumen untuk efek tampilan.
2.4 inci IPS TFT display dengan resolusi 240 × 320 piksel memberikan tampilan gambar yang jelas. driver IC adalah ST7789V dan mendukung beberapa antarmuka dan kedalaman warna yang tinggi.Model ini SFTO240JY-7179AN memiliki antarmuka SPI dan dapat mencapai kecerahan 400cd / m 2, beradaptasi dengan kondisi pencahayaan yang berbeda. mengadopsi teknologi IPS, menyediakan hampir 180 ° bidang pandangan penuh, memastikan pengalaman visual yang baik dari semua sudut.Produk dapat beroperasi antara -20 °C dan 70 °C dan beradaptasi dengan berbagai kondisi lingkunganHal ini dapat disimpan antara -30 °C dan 80 °C, memastikan bahwa penyimpanan jangka panjang tidak akan mempengaruhi kinerjanya.
Fitur
| Artikel | Spesifikasi | Satuan |
| Mode Tampilan | Biasanya Hitam, Transmissive | / |
| Arah Melihat | Semua | / |
| Warna | 262K | / |
| Drive IC | ST7789 | / |
| Jenis antarmuka | 4 Jalur SPI | / |
| Dimensional Outline | 42.72 ((W) x 59.46 ((H) x 2.34 ((T) |
mm |
| Daerah Aktif | 36.72 ((W) x 48.96 ((H) |
mm |
| Resolusi | 240 RGB ((H) x 320 ((V) | piksel |
| Pixel Pitch | 0.153 ((W) x 0.153 ((H) |
mm |
Gambar garis besar
Deskripsi Pin Antarmuka
|
Pin. Tidak. |
Simbol | Deskripsi |
| 1 | GND | Tanah |
|
2 |
RS |
Daftar pilih pin, RS= 1 : Tampilkan data. RS = √0 √: data perintah. |
| 3 | CS |
Chip pilih pin ((Low ✓ aktif) |
| 4 | SCL | Serial jam pin. |
| 5 | SDA | Masukan/keluar data serial |
| 6 | Reset | LCM Reset pin |
| 7 | VCC | Pasokan listrik untuk analog ((2.8V-3.3V) |
| 8 | GND | Tanah |
| 9 | LED+ | Anode Lampu Belakang |
| 10 | LED- | Katode Lampu Belakang |
Rating Maksimal mutlak
| Parameter | Simbol | Min | Maksimal | Satuan |
| Tegangan Pasokan Logika | IOVCC | - 0.3 | 4.6 | V |
| Tegangan Pasokan Analog | VCC | - 0.3 | 4.6 | V |
| Suhu operasi | Di atas | - 20 | 70 | °C |
| Suhu penyimpanan | Tst | - 30 | 80 | °C |
| Kelembaban | RH |
... |
90% ((Max60C) | RH |
Karakteristik Listrik
| Parameter | Simbol | Min | Jenis | Maksimal | Satuan |
| Tegangan Pasokan Logika | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| Tegangan Pasokan Analog | VCC | 2.6 | 2.8 | 3.3 |
... |
| Input Current | Aku tahu. |
... |
20 |
... |
mA |
Karakteristik lampu latar
| Artikel | Simbol | Min | Jenis | Maksimal | Satuan |
| Tegangan ke depan | Vf | 3.0 | 3.2 | 3.4 | V |
| Arus ke depan | Jika |
... |
80 |
... |
mA |
| Waktu Hidup Operasi |
... |
... |
40000 |
... |
Jam |

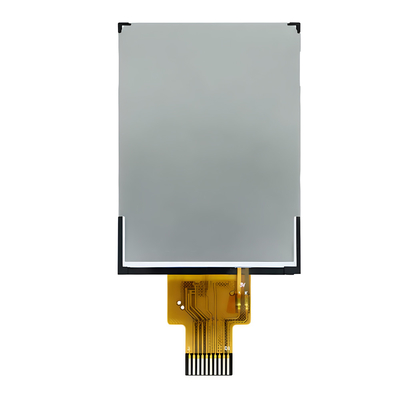

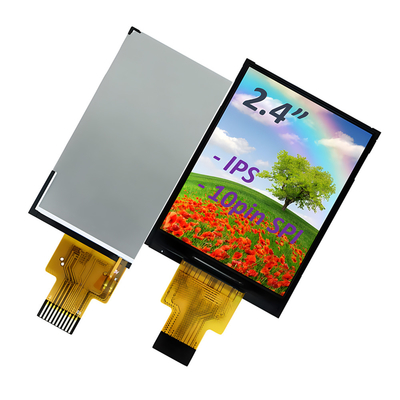

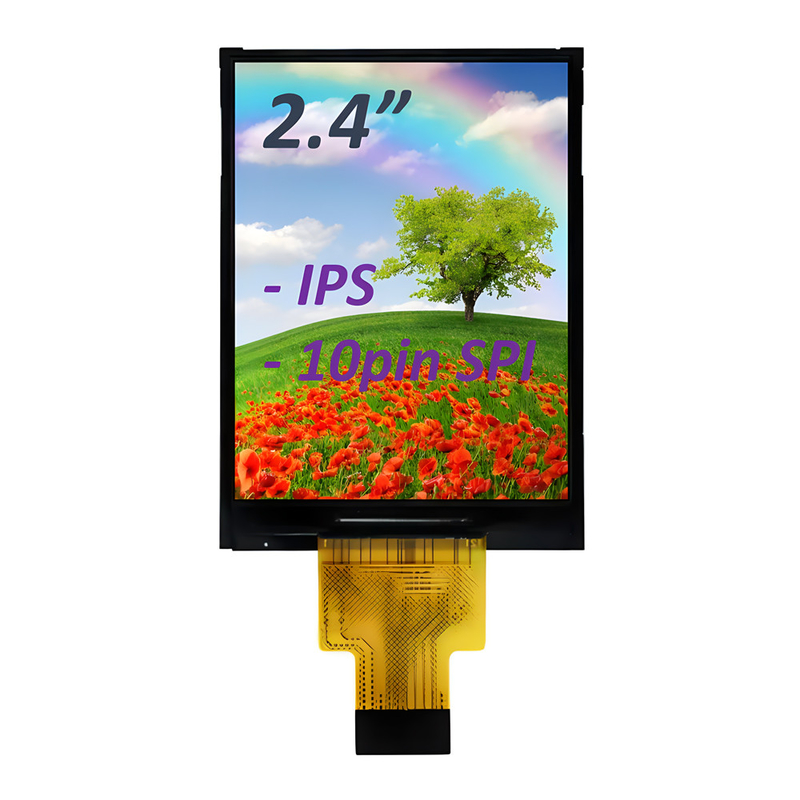

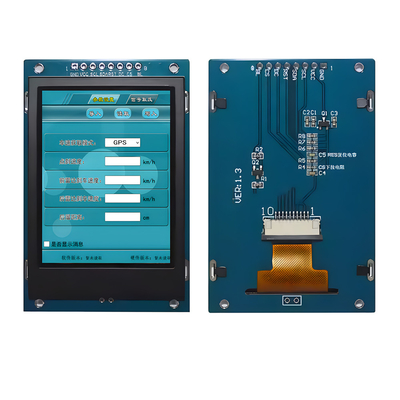

Foto produk
Fasilitas dan Sertifikat
