Detail produk:
|
| Produk: | Layar persegi TFT 4 inci | Layar sentuh: | tanpa sentuhan, (dengan CTP opsional) |
|---|---|---|---|
| Resolusi: | 480*480 | Dimensi Kaca Penutup: | Dapat disesuaikan |
| Melihat arah: | semua sudut pandang, IPS | antarmuka: | RGB+SPI (antarmuka MIPI opsional) |
| Nomor PIN: | 40 PIN | Hubungan: | ZIF |
| Luminansi Permukaan: | 420 cd/m2(nit) tipikal | Seumur Hidup LED: | 40.000 jam |
| Menyoroti: | Modul Layar Sentuh TFT 4 Inci,Modul Layar Sentuh TFT 480X480,Layar TFT RGB 4 Inci |
||
** Unduh Data Sheet **
SFTC400B-8951AN Spesifikasi.pdf
SFTC400B-8951ACT Spesifikasi.pdf
Modul layar sentuh TFT 4 inci RGB SPI persegi 480X480 TFT IPS LCD
SF-TC400B-8951A-N adalah 4 inci Square IPS TFT-LCD display module; terbuat dari resolusi 480 x 480 piksel. SF-TC400B-8951A-N TFT lcd module mendukung RGB SPI Serial interface,Ini ditampilkan dengan panel IPS yang memiliki keuntungan dari sudut pandang yang lebih luas dari kiri:80 / Kanan:80 / Atas:80 / Kebawah:80 derajat (biasanya), rasio kontras 800: 1 (nilai khas), kecerahan 4200 nits (nilai khas), panel permukaan silau, rasio aspek 1:1.
SF-TC400B-8951A-N LCD display terintegrasi driver IC ST7701S pada modul, antarmuka rentang tegangan pasokan dari 2,5V hingga 3,6V, nilai khas 2,8V.Modul WF40E dapat beroperasi pada suhu dari -20°C sampai +70°C; suhu penyimpanan berkisar dari -30°C sampai +80°C.
| Produk: | 4 Inch TFT Square Display | Layar sentuh: | Tanpa Sentuh, (Dengan CTP Opsional) |
|---|---|---|---|
| Resolusi: | 480*480 | Dimensi kaca penutup: | Dapat disesuaikan |
| Arah melihat: | Semua sudut pandang, IPS | Antarmuka: | RGB+SPI (( Antarmuka MIPI opsional) |
| Nomor Pin: | 40 pin | Koneksi: | ZIF |
| Luminance permukaan: | 420 Cd/m2 (nits) Tipikal | Umur LED: | 40,000 Jam |
Mengapa Memilih Kami
1Aku tidak tahu.Kami menyediakan LCD Display solusi khusus
Apakah produk Anda memiliki persyaratan aplikasi khusus, spesifikasi listrik, spesifikasi optik, fitur sentuhan, atau dimensi mekanis yang membutuhkan tampilan yang disesuaikan?SAEF dapat memenuhi kebutuhan LCD khusus Anda.
2Aku tidak tahu.Solusi total untuk layar sentuh dan tampilan
Apakah Anda khawatir tentang perakitan layar sentuh dan layar tampilan?SAEF dapat menyediakan layar sentuh khusus dan standar termasuk solusi multitouch resistif dan kapasitif termasuk layanan perekat udara dan optik..
3Aku tidak tahu.Komitmen terhadap keandalan kualitas
SAEF adalah Kualifikasi oleh ISO9001: 2015 dan ISO14000, memenuhi RoHS, REACH dan peraturan lingkungan lainnya di pasar global.pengujian keandalan dan penuaan.
4Aku tidak tahu.Pasokan jangka panjang
Dalam keadaan normal, produk yang kami rekomendasikan dapat disediakan selama lebih dari 5 tahun.kami akan membuat rencana alternatif sebelumnya untuk memastikan kebutuhan pasokan jangka panjang Anda.
Modul layar sentuh TFT 4 inci RGB SPI persegi 480X480 TFT IPS LCDGambar
Definisi Pin:
| Nomor PIN. | SYMBOL | Rincian |
| 1 | LED A | LED ANODE |
| 2 | LED K1 | LED CATHODE |
| 3 | LEDK2 | LED CATHODE |
| 4 | GND | Tanah |
| 5 | VCI | Sumber Daya Listrik |
| 6 | Reset | Reset SIGNAL, aktif rendah |
| 7 | NC | Tidak ada koneksi |
| 8 | NC | Tidak ada koneksi |
| 9 | SDA | SPI DATA SIGNAL |
| 10 | SCK | SIGNAL jam tidur |
| 11 | CS | SPI CHIP SELECT SIGNAL |
| 12 | PCLK | RGB DOT CLOCK SIGNAL |
| 13 | DE | RGB DATA ENABLE SIGNAL |
| 14 | VSYNC | RGB FRAME SINKRONISASI SIGNAL |
| 15 | HSYNC | RGB LINE SYNCHRONIZING SIGNAL |
| 16 ~ 33 | DB0~DB17 | RGB DATA SIGNAL |
| 34 | GND | Tanah |
| 35 | TP_INT | JANGAN menyentuh |
| 36 | TP_SDA | Sinyal data touch IIC |
| 37 | TP_SCL | Sinyal jam touch IIC |
| 38 | TP_RESET | Sinyal reset sentuh |
| 39 | TP_VCI | Sumber daya listrik sentuhan |
| 40 | GND | Tanah |

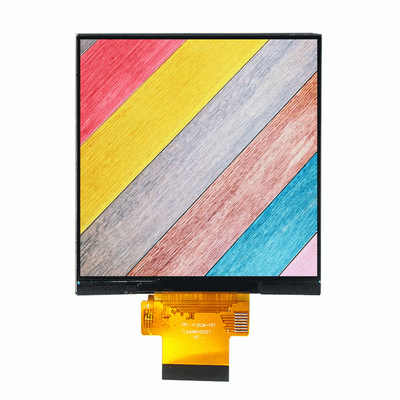

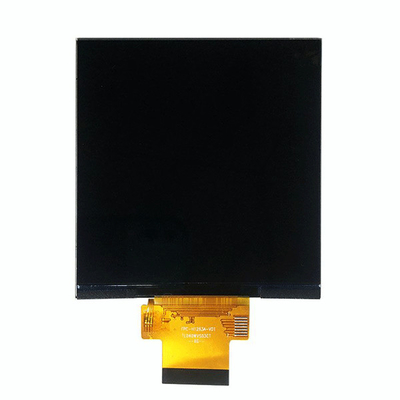

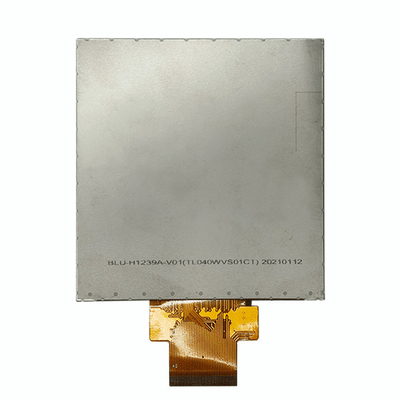

4 inci modul layar sentuh TFT RGB SPI persegi 480X480 TFT IPS LCD Gambar produk
LCD ini juga dirancang untuk CTP, silakan periksa foto menunjukkan di bawah ini, nomor bagian adalah SF-TC400B-8951A-CT
Produk serupa yang diusulkan untuk desain Anda
|
|
Rincian | P/N kami |
|
|
480*480 tipe IPS persegi TFT LCD dengan CTP/PCAP (RGB+SPI interface) | SF-TC400B-8951A-CT |
|
|
|
SF-TC397H-8733A-N |
|
|
480*800 tipe potret TFT, antarmuka MIPI, dengan CTP/PCAP (RGB+SPI interface) |
SF-TC397H-8733A-CT |
|
|
480*800 tipe potret TFT LCD, 3 baris SPI+RGB 24bit antarmuka | SF-TC397B-8774C-T |
