Detail produk:
|
Produk: | Layar TFT RGB 6,2 inci | Resolusi: | 1024x600 Piksel |
---|---|---|---|
Model NO.: | SFTO620BH-7180AN | Luminansi Permukaan: | 1000 cd/m2 (nits) |
Layar sentuh: | Tanpa | Melihat arah: | IPS, sudut pandang penuh |
Nomor PIN: | 50 PIN | Hubungan: | ZIF |
antarmuka: | RGB 24 bit | Seumur Hidup LED: | 40.000 jam |
Dimensi Garis Besar: | 143,37 (L) × 87,13 (T) × 2,56 (T) (mm) | Atas:: | -30°C hingga +80°C |
Daerah Aktif: | 137,47 (L) x 77,23 (T) (mm) | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | 1000nits Industrial TFT Display,Layar TFT RGB Industri,6.2 inci TFT Industrial Display |
** Unduh Lembar Data **
Pengenalan Produk Antarmuka RGB LCD TFT IPS 6,2 Inci 1024*600
Antarmuka RGB adalah antarmuka paralel tradisional. Ini mentransmisikan sinyal saluran warna merah, hijau, dan biru secara terpisah, dan menampilkan gambar dengan mensintesis sinyal dari ketiga saluran ini. Antarmuka RGB memiliki karakteristik transmisi sinyal yang stabil dan reproduksi warna yang akurat. Sangat cocok untuk aplikasi dengan kebutuhan warna yang tinggi, seperti desain industri, tampilan iklan, dll. Biaya antarmuka RGB relatif rendah, dan terdapat banyak jalur sinyal, yang dapat memberikan lebih banyak sinyal kontrol dan memfasilitasi koneksi dengan berbagai perangkat kontrol.
Model SFTO620BH-7180AN ini dilengkapi dengan layar antarmuka RGB diagonal 6,2 inci, matriks titik 1024*600, dan teknologi IPS, memungkinkan pengguna merasakan pengalaman visual yang sempurna dari berbagai sudut. Tegangan operasinya hanya 3V-3.6V, dengan tegangan tipikal 3.3V dan kecerahan permukaan 1000nits. Pengguna dapat menambahkan RTP atau CTP pada tampilan layar untuk meningkatkan efek interaksi manusia-komputer.
Karakteristik
|
Ukuran | 6,2 inci |
Resolusi | 1024(horizontal)*600(Vertikal) | |
Antarmuka | RGB 24BIT | |
Tipe sambungan | Konektor | |
Kedalaman Warna | 16,7 juta | |
Jenis teknologi | a-Si | |
Jarak piksel (mm) | 0,13425x0,12872 | |
Konfigurasi Piksel | Garis Vertikal RGB | |
Modus Tampilan | Biasanya Hitam | |
IC Penggerak LCD | - | |
Arah Pandang | IPS, Semua sudut pandang | |
Arah Inversi Skala Abu-abu | SEMUA | |
Mekanis
|
KPK (P x T x T) (mm) | 143.37*87.13*2.56 |
Area Aktif (mm) | 137.472x77.232 | |
Dengan / Tanpa TSP | Tanpa TSP | |
Berat (g) | TBD | |
Nomor LED | 20LED |

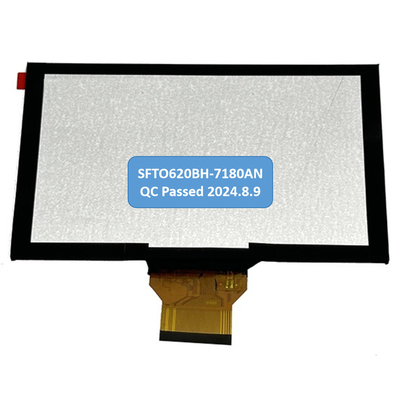

Gambar produk antarmuka RGB LCD TFT IPS 6.2 inci 1024*600
Deskripsi Pin Antarmuka
Pin.Tidak | Simbol | Fungsi |
1,2 | VLED+ | Daya untuk lampu latar LED (Anoda) |
3,4 | VLED- | Daya untuk lampu latar LED (Katoda) |
5 | GND | Sumber listrik |
6 | tidak | Tidak terhubung |
7 | DVDD | Kekuatan Digital |
8 | tidak | Tidak terhubung |
9: | DE | Sinyal Aktifkan Data. |
10 | VSD | Masukan sinkronisasi vertikal. Polaritas negatif |
11 | HSD | Masukan sinkronisasi horizontal. Polaritas negatif |
12-19 | B7-R0 | Data Biru |
20-27 | G7-G0 | Data Hijau |
28-35 | R7-R0 | Data Merah |
36 | GND | Tanah |
37 | DCLK | Sinyal colock |
38 | GND | Tampilan hidup/mati |
39 | SHLR | Kontrol Tampilan Kiri atau Kanan |
40 | UPDN | Kontrol Tampilan Atas / Bawah |
41 | tidak | Tidak terhubung |
42 | tidak | Tidak terhubung |
43 | VPP | Daya OTP(+7.8V) |
44 | RSTB | Pin penyetelan ulang global. Aktif rendah untuk masuk ke status reset. Reset OTP Disarankan untuk menghubungkan dengan sirkuit reset RC untuk stabilitas. Biasanya tarikan tinggi. (R=10KΩ , C=1μF) |
45 | SCL | Masukan jam seri OTP |
46 | tidak | Tidak terhubung |
47 | tidak | Tidak terhubung |
48 | GND | Sumber listrik |
49 | SDA | Masukan data seri OTP |
50 | CS | Pin pilih Chip OTP |
Peringkat Maksimum Mutlak
Barang | Simbol | menit | MAKS | Satuan |
Tegangan Pasokan | VDD | -0,3 | 5.0 | V |
Tegangan Sinyal Masukan | Vin | -0,3 | VDD+0,3 | V |
Tegangan Keluaran Logika | V KELUAR | -0,3 | VDD+0,3 | V |
Suhu Operasional | TOPR | -30 | 80 | ℃ |
Suhu Penyimpanan | TSTG | -30 | 80 | ℃ |
Lampu Latar Mengemudi
Barang | Simbol | menit | JENIS | MAKS | Satuan |
arus LED | JIKA | - | 100 | - | mA |
Konsumsi Daya | - | - | mW | ||
Tegangan LED | VF | - | 24 | - | V |
Waktu Hidup LED | WBL | 25000 | - | jam |
Karakteristik Optik
Barang | Simbol | Kondisi | Minimal. | Ketik. | Maks. | Satuan | |
Sudut pandang |
θT |
Pusat CR≥10 |
- | 80 | - |
Derajat. |
|
θB | - | 80 | - | ||||
θL | - | 80 | - | ||||
θR | - | 80 | - | ||||
Rasio Kontras | Kr | =0 | 800 | 1000 | - | - | |
Waktu Respons | TON | 25.C | - | 30 | 35 | MS | |
PESOLEK | - | - | - | ||||
Kromatisitas |
Putih | XW |
Lampu latar menyala |
- | 0,309 | - | - |
YW | - | 0,347 | - | - | |||
Merah | XR | - | - | - | - | ||
tahun | - | - | - | - | |||
Hijau | XG | - | - | - | - | ||
YG | - | - | - | - | |||
Biru | XB | - | - | - | - | ||
YB | - | - | - | - | |||
Keseragaman | kamu | 80 | - | - | % | ||
NTSC | 50 | % | |||||
Pencahayaan |
L |
800 | 900 | 1100 |

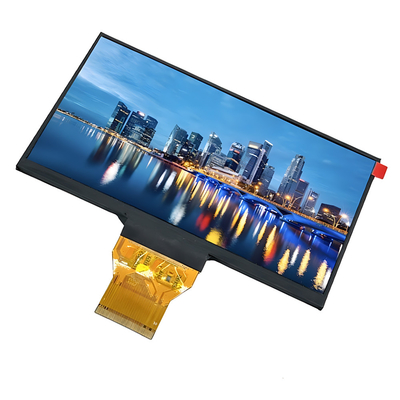

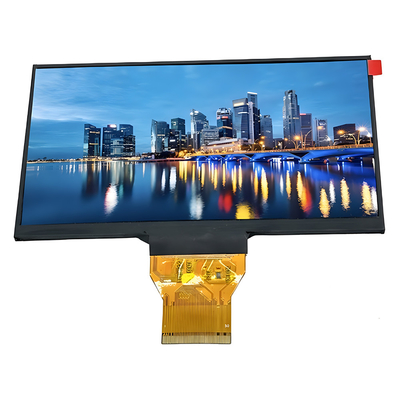

Gambar produk antarmuka RGB LCD TFT IPS 6.2 inci 1024*600
Uji Lingkungan / Keandalan
TIDAK | Barang Tes | Kondisi | Perkataan |
1 |
Operasi Suhu Tinggi |
Ts= +80℃ , 240 jam |
Catatan 1 IEC60068-2-2, GB2423. 2-89 |
2 | Operasi Suhu Rendah | Ta= -30℃ , 240 jam | Catatan 2 IEC60068-2-1 GB2423.1-89 |
3 | Penyimpanan Suhu Tinggi | Ta= +80℃ , 240 jam | IEC60068-2-2 GB2423. 2-89 |
4 | Penyimpanan Suhu Rendah | Ta= -30℃ , 240 jam | IEC60068-2-1 GB/T2423.1-89 |
5 | Penyimpanan Suhu & Kelembapan Tinggi | Ta= +60℃ , maks RH 90%, 160 jam |
IEC60068-2-3 GB/T2423.3-2006 |
6 |
Kejutan Termal (Non-operasi) |
-30℃ 30 menit ~ +80℃ 30 menit Waktu perubahan: 5 menit, 30 Siklus |
Mulailah dengan dingin suhu, diakhiri dengan suhu tinggi IEC60068-2-14, GB2423.22-87 |
7 |
Pelepasan Elektro Statis (Operasi) |
C=150pF, R=330 Ω , 5 titik/panel Udara:±8KV, 5 kali; Kontak: ±4KV, 5 kali; (Lingkungan: 15℃ ~ 35℃ , 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
8 |
Getaran (Non-operasi) |
Rentang frekuensi: 10~55Hz, Pukulan: Sapuan 1,mm: 10Hz~55Hz~10Hz 2 jam untuk setiap arah X .YZ (kondisi paket) |
IEC60068-2-6 GB/T2423.5-1995 |
9 | Kejutan (Non-operasi) |
60G 6ms, ± X, ± Y, ± Z 3 kali untuk setiap arah |
IEC60068-2-27 GB/T2423.5-1995 |
10 | Tes Jatuhkan Paket |
Tinggi: 80 cm, 1 sudut, 3 tepi, 6 permukaan |
IEC60068-2-32 GB/T2423.8-1995 |
