Detail produk:
|
Produk: | 1.3 inci TFT+PCB | PCB: | PCB 7-head pin |
---|---|---|---|
Resolusi: | 240x240 titik | kaca penutup: | Dapat disesuaikan |
Melihat arah: | Sudut pandang bebas IPS | antarmuka: | Antarmuka SPI |
Nomor PIN: | 7 pin | Hubungan: | Pin Tajuk |
Luminansi Permukaan: | 250 cd/m2(nit) | Seumur Hidup LED: | 40.000 jam |
sertifikat: | ISO9001:2015 / ISO1400:2015 | Kepatuhan: | Mengikuti Rohs & Reach |
Menyoroti: | 1.3" TFT LCD Display Screen,240x240 TFT LCD Display,SPI LCD Display Screen Module |
1.3 inci TFT LCD Modul, 240x240 IPS 65K Full Color 3.3V dengan SPI Interface,
51 STM32 Ar duino Rutinitas untuk DIY
SPI ke chip serial adalah chip multifungsi yang dapat mengkonversi sinyal antarmuka SPI menjadi sinyal serial, yang dapat digunakan untuk menghubungkan perangkat eksternal dan mencapai komunikasi dengan mereka.SPI ke chip port serial memiliki keuntungan dari transmisi kecepatan tinggi, konsumsi daya rendah, dan kemudahan penggunaan, dan dapat digunakan dalam skenario aplikasi seperti perangkat keras komputer, peralatan rumah tangga, dan kontrol industri.
Modul tampilan LCD TFT 1,3 inci ini adalah layar layar 7-pin dengan konektor SPI Serial.Oleh karena itu, masing-masing node relatif independen dan dapat dikendalikan terus-menerus, yang tidak hanya meningkatkan kecepatan respons tampilan, tetapi juga memungkinkan kontrol yang tepat.Ukuran titik tampilan adalah 240 * 240, dan memiliki dua mode tampilan: tampilan horizontal dan tampilan vertikal.Driver IC adalah ST7789 dengan ukuran area tampilan 23.4 * 23.4mm; ukuran modul TFT: 27.5 * 39mm.
Fitur
Artikel |
Isi |
Nomor bagian | SFTM130JY-7181AN |
Ukuran LCD | 1.3 inci ((Diagonal) |
Mode Tampilan | Biasanya hitam. |
Resolusi | 240 ((H) RGB x 240 ((V) |
Pitch titik | 00,0975 (H) x 0,0975 ((V) mm |
Area aktif | 23.4 ((H) x 23,4 (V) mm |
Ukuran modul | 27.5 ((H) x 39.0 ((V) x 11.3 ((D) mm |
Penyusunan warna | RGB Garis vertikal |
Antarmuka | SPI |
Drive IC | ST7789 |
Luminance | 250 (TYP) cd/m2 |
Arah Melihat | Semua View, IPS |
Lampu latar belakang | 2 LED putih |
Operasi Temp. | -20°C ~ + 70°C |
Suhu penyimpanan. | -30°C~+ 80°C |
Berat badan | TBD |
Gambar garis besar
Definisi Pin
Tidak, tidak. | Nama | I/O | Deskripsi |
1 | VCC | P | Pasokan listrik untuk chip, DC 3.3-5V |
2 | GND | P | Tanah |
3 | SCL | Aku | Serial Clock Pin (SPI) |
4 | SDA | I/O | Serial Data Pin (SPI) |
5 | RES# | Aku | Setel ulang input sinyal. |
6 | DC | Aku | Data / Command control pin, SPI Choice / Command Choice |
7 | BLK | Aku | Kontrol lampu latar, default mengambang, tingkat rendah off |
Karakteristik lampu latar
Artikel | Simbol | Min | Jenis | Maksimal | Satuan |
Tegangan ke depan | Vf | 3.0 | 3.2 | 3.4 | V |
Arus ke depan | Jika |
... |
20 |
... |
mA |
Waktu Hidup Operasi | ... | ... | 40000 |
... |
Jam |
Karakteristik optik
Artikel | Simbol | Kondisi pengukuran | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan | |
Waktu Tanggapan | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
ms |
Sudut pandang |
θ |
φ = 0o | 25 oC | - | 80 | - |
Tingkat |
φ = 180o | 25 oC | - | 80 | - | |||
θ |
φ = 90o | 25 oC | - | 80 | - | ||
φ = 270o | 25 oC | - | 80 | - | |||
Rasio Kontras | CR | - | 25 oC | 800 | - | - | |
Warna dari Koordinat CIE | Putih | X | 25 oC | 0.300 | 0.302 | 0.304 | - |
Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
Merah | X | 25 oC | 0.622 | 0.624 | 0.626 | ||
Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
Hijau |
X | 25 oC | 0.286 | 0.288 | 0.290 | ||
Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
Biru |
X | 25 oC | 0.134 | 0.136 | 0.138 | ||
Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
Transmittansi (dengan polarizer) | 4. 18 | 4.65 | % |

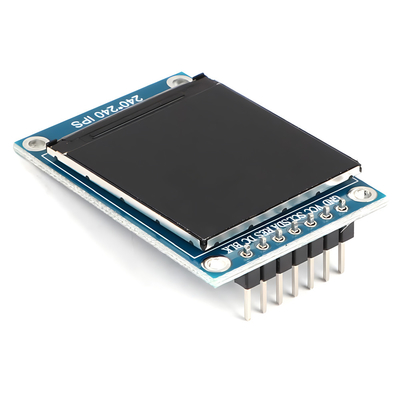

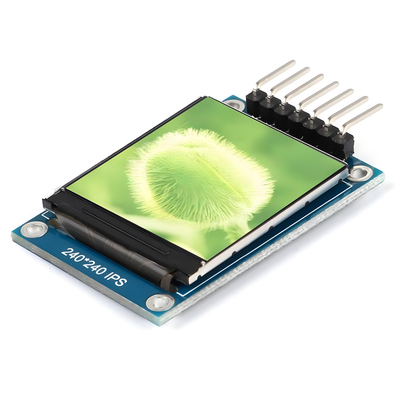

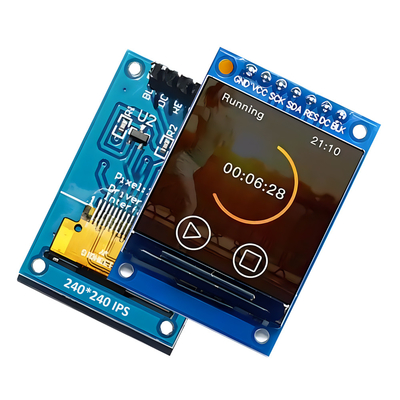

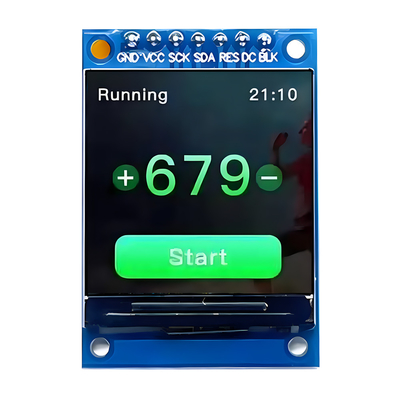

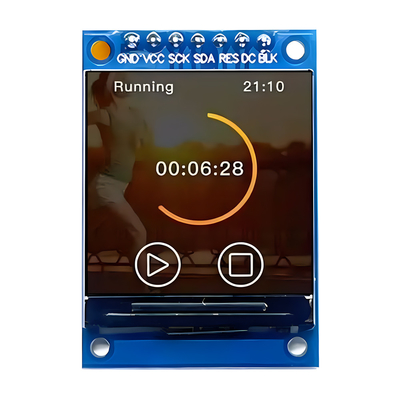

Gambar produk
Pengujian Keandalan
Titik pengujian |
Kondisi pengujian |
Pemeriksaan setelah pengujian |
Operasi suhu tinggi | 85°C selama 96 jam |
Setelah pengujian selesai, sampel LCD yang diuji harus ditempatkan dalam suhu dan kelembaban ruangan normal selama 2-4 jam atau lebih sebelum pemeriksaan fungsional dan visual.Sampel tidak diizinkan memiliki cacat berikut:: 2Setiap modul yang diuji hanya dapat digunakan untuk salah satu proyek pengujian |
Operasi suhu rendah | -30°C selama 96 jam | |
Penyimpanan Pada Suhu Tinggi | 85°C selama 96 jam | |
Penyimpanan Pada Suhu Rendah | -30°C selama 96 jam | |
Operasi suhu tinggi Operasi kelembaban | 60°C, 90%RH selama 72 jam | |
Kejut Termal | -10°C ((30 menit) ~+25°C ((5 menit) ~ +60°C ((30 menit) selama 10 siklus | |
Uji getaran (tidak ada operasi) |
Frekuensi: 10 ~ 55Hz Amplitudo:1.0mm Waktu menyapu: 11 menit Periode pengujian: 6 siklus untuk setiap arah X, Y, Z |
|
Uji listrik statis | Sentuh ±4KV, sentuh udara ±8KV |
