Detail produk:
|
| Produk: | Layar LCD TFT 0,96 inci | Resolusi: | 80x160 titik |
|---|---|---|---|
| Melihat arah: | IPS, Sudut pandang bebas | antarmuka: | Antarmuka SPI |
| Nomor PIN: | 8 pin | Hubungan: | Mencolokkan |
| Luminansi Permukaan: | 260 cd/m2 ((nits) | Seumur Hidup LED: | 40.000 jam |
| sertifikat: | ISO9001:2015 / ISO1400:2015 | Kepatuhan: | Mengikuti Rohs & Reach |
| Menyoroti: | SPI Interface IPS TFT Display,80x160 piksel IPS TFT Display,0.96 inci IPS TFT display |
||
** Unduh Data Sheet **
SFTO096JY-7183AN SPESIFIKASI.pdf

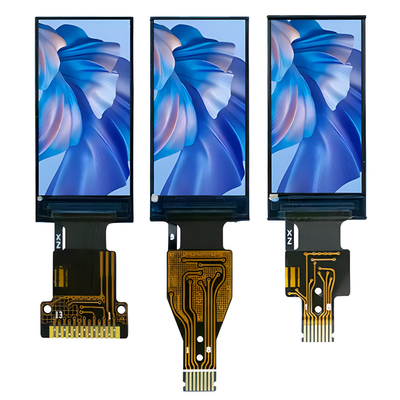

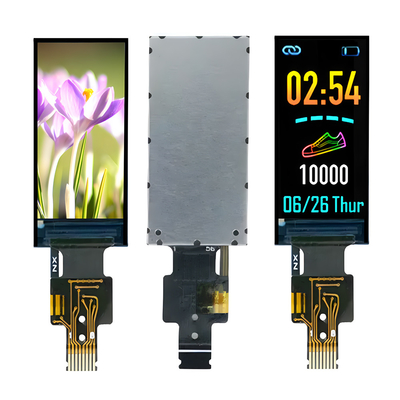

0.96 inci antarmuka TFT SPI Pambuka Produk
Meskipun ukurannya kecil, layar LCD TFT kecil banyak digunakan di industri seperti perangkat pintar yang dapat dipakai, instrumen, kamera digital, tag elektronik, perangkat komunikasi, dan rumah pintar.0 ini.96 inci layar TFT berukuran kecil SFTO096JY-7183AN mengadopsi antarmuka SPI (serial peripheral interface), yang merupakan kecepatan tinggi, full duplex,bus komunikasi sinkron yang hanya menempati empat jalur pada pin chip, menghemat ruang untuk pin chip dan tata letak PCB.
SFTO096JY-7183AN adalah layar LCD TFT berwarna penuh dengan ukuran diagonal 0,96 inci dan resolusi 80x160.membuat sangat nyaman bagi pengguna untuk memprogram dan menggunakanUkuran modul model SFTO096JY-7183AN adalah 13.5x27.9x1.5 mm, dan ukuran area aktif adalah 10.8x21.7 mm.Teknologi IPS yang digunakan dalam produk memastikan bahwa pengguna dapat mengalami tampilan panorama layar dan pengalaman pengguna yang sangat baik dari segala arah.
Fitur
| Tidak, tidak. | Artikel | Isi |
| 1 | Ukuran LCD | 0.96 inci ((Diagonal) |
| 2 | Mode Tampilan | Biasanya hitam. |
| 3 | Resolusi | 80 ((H) RGB x 160 ((V) |
| 4 | Pitch titik | 0.135 (H) x 0.1356 ((V) mm |
| 5 | Area aktif | 10.8 ((H) x 21,7 (V) mm |
| 6 | Ukuran modul | 13.5 ((H) x 27.9 ((V) x1.5 ((D) mm |
| 7 | Penyusunan warna | Garis vertikal |
| 8 | Antarmuka | SPI 4 LINE |
| 9 | Drive IC | ST7735S |
| 10 | Luminansi ((cd/m2) | 260 (TYP) |
| 11 | Arah Melihat | Semua Tampilan |
| 12 | Lampu latar belakang | 1 LED putih |
| 13 | Operasi Temp. | -20°C ~ + 70°C |
| 14 | Suhu penyimpanan. | -30°C~+ 80°C |

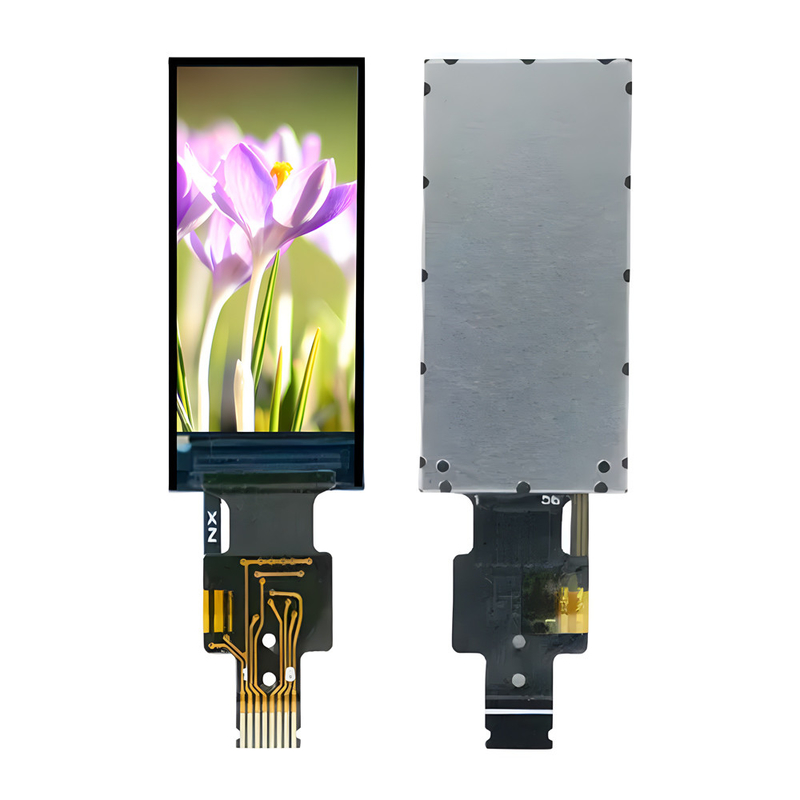

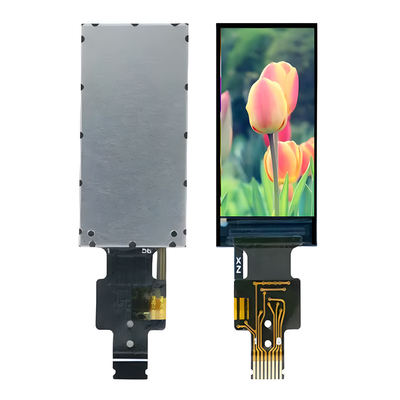

0.96 inci TFT SPI interface ProdukMenggambar
Karakteristik Listrik
| Parameter | Simbol | Min | Jenis | Maksimal | Satuan |
| Tegangan Pasokan Logika | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| Tegangan Pasokan Analog | VCC | 2.6 | 2.8 | 3.3 |
... |
| Input Current | Aku tahu. |
... |
20 |
... |
mA |
Karakteristik lampu latar
| Artikel | Simbol | Min | Jenis | Maksimal | Satuan | Kondisi |
| Tegangan ke depan | Vf | 3.0 | 3.2 | 3.4 | V |
... |
| Arus ke depan | Jika |
... |
20 |
... |
mA |
... |
| Waktu Hidup Operasi |
... |
... |
40000 |
... |
Jam |
Definisi Pin
|
Pin |
Simbol |
Deskripsi |
| 1 | LEDA | Anode Lampu Belakang |
| 2 | GND | Tanah |
| 3 | Reset | LCM Reset pin |
|
4 |
D/C |
Daftar pilih pin D/C = ∆ 1 ∆: Tampilkan data. D/C = √0 √: data perintah. |
| 5 | SDA | Masukan data serial |
| 6 | SCL | Serial jam pin |
| 7 | VDD | Pasokan listrik untuk analog ((2.8V-3.3V) |
| 8 | CS |
Chip pilih pin ((Low ✓ aktif) |
Karakteristik optik
| Artikel | Simbol | Kondisi pengukuran | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan | |
| Waktu Tanggapan | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 40 |
ms |
|
Sudut pandang |
θ |
φ = 0o | 25 oC | - | 80 | - |
Tingkat |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| Rasio Kontras | CR | - | 25 oC | 800 | - | - | |
|
Warna dari Koordinat CIE |
Putih | X | 25 oC | 0.304 | 0.306 | 0.308 |
- |
| Y | 25 oC | 0.325 | 0.327 | 0.329 | |||
| Merah | X | 25 oC | 0.608 | 0.610 | 0.612 | ||
| Y | 25 oC | 0.331 | 0.333 | 0.335 | |||
| Hijau | X | 25 oC | 0.279 | 0.281 | 0.283 | ||
| Y | 25 oC | 0.531 | 0.533 | 0.535 | |||
| Biru | X | 25 oC | 0.144 | 0.146 | 0.148 | ||
| Y | 25 oC | 0.136 | 0.138 | 0.140 | |||
| Transmittansi (dengan polarizer) |
5.09 |
% | |||||
0.96 inci TFT SPI interface ProdukAkupenyamun
Kondisi pengujian keandalan
| Tidak. | PEMBANGUNAN | Kondisi | Kriteria |
|
1 |
Suhu tinggi (Uji tanpa operasi) | 80°C*240Hrs |
Tidak ada cacat Fungsi Operasional Di Suhu Kamar Diizinkan (IDD dari LCM pada pra-tes dan pasca-tes harus mengikuti spesifikasi
|
|
2 |
Suhu rendah (Uji tanpa operasi) | -30°C*240Hrs | |
|
3 |
Uji tidak beroperasi pada suhu tinggi/kelembaban | 60°C*90%RH*240Hrs | |
|
4 |
Tes operasi suhu tinggi
|
70°C*240Hrs | |
|
5 |
Tes operasi suhu rendah | -20°C*240Hrs | |
| 6 | Tes kejut termal | -20 °C ((30 menit) <>70 °C ((30 menit) * 10SIKLES |
