Detail produk:
|
Produk: | 1,54 inci SPI EPD | Resolusi: | Resolusi titik 152x152 |
---|---|---|---|
Nomor PIN: | 8 pin | antarmuka: | SPI |
Elemen driver: | a-Si TFT matriks aktif | Mode Tampilan: | AM EPD |
Tampilkan Warna: | Hitam + putih | Optik: | Semua Sudut Pandangan |
Garis Luar PCB Dim.: | 32(T) x 50(L) x 2,2(D) mm | Daerah Aktif: | 27.512 ((H) x 27.512 ((V) mm |
Lapangan Piksel: | 181 x 181 (188dpi) | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | 152x152 Titik E-Tinta Tampilan,1.54" E-Paper Display,1.5 Inch E-Ink Display |
SPI Interface EPD 1,54 inci Pambuka Produk
SFEPM154ZYBW-7174AN adalah tampilan elektroforetik matriks aktif (AM EPD) dengan antarmuka SPI.Modul tampilan tinta elektronik 54 inci memiliki area efektif 152 × 152 piksel dan dapat menampilkan gambar dengan kemampuan hitam dan putih 1 bitModul ini adalah TFT array yang didorong oleh tampilan elektroforetik, dan sirkuit terintegrasi mencakup driver gerbang, driver sumber, antarmuka MCU, pengontrol waktu, osilator, dll DC-DC, SRAM, LUT, VCOM.Modul ini dapat digunakan untuk perangkat elektronik portabel, seperti sistem label rak elektronik (ESL).
Fitur
Spesifikasi Mekanis
Parameter | Spesifikasi | Satuan | Perhatikan |
Ukuran layar | 1.54 | Inci | |
Resolusi Tampilan | 152 ((H) × 152 ((V) | Pixel | Dpi:140 |
Daerah Aktif | 27.512 x 27.512 | mm | |
Pixel Pitch | 0. 181 kali 0. 181 | mm | |
Konfigurasi Pixel | Persegi | ||
Dimensi garis besar | 32.0(H) × 50.00(V) × 2.5 (D) | mm |

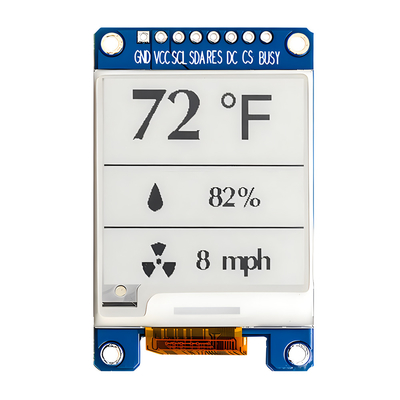

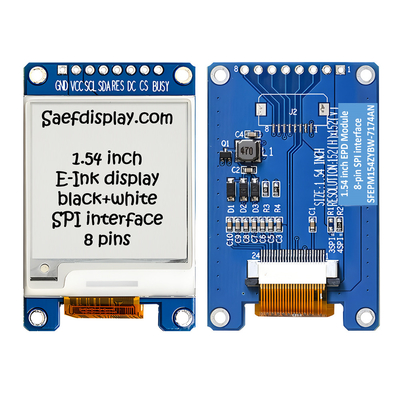

SPI Interface EPD 1,54 inci Gambar Produk
Penugasan Pin Input/Output
Tidak.. | Nama | I/O | Deskripsi |
1 | GND | P | Tanah |
2 | VCC | P | Pasokan listrik untuk chip |
3 | SCL | Aku | Serial Clock Pin (SPI) |
4 | SDA | I/O | Serial Data Pin (SPI) |
5 | RES# | Aku | Setel ulang input sinyal. |
6 | DC | Aku | Data/Pin Kontrol Komando |
7 | CS | Aku | Chip pilih pin input |
8 | sibuk. | O | Pin output keadaan sibuk |
Spesifikasi optik
Pengukuran dilakukan dengan pencahayaan berada di bawah sudut 45 derajat, deteksi tegak lurus kecuali ditentukan sebaliknya.
Simbol | Parameter | Ketentuan | Min | Seperti itu. | Maksimal | Satuan | Catatan |
R | Refleksi Putih | Putih | 30 | 35 | - | % | 8-1 |
CR | Rasio Kontras | Di dalam ruangan | 8:1 | - | 8-2 | ||
GN | 2Level abu-abu | - | DS+(WS-DS) *n(m-1) | 8-3 | |||
T pembaruan | Waktu pembaruan gambar | pada 25 °C | 22 | - | detik | ||
Kehidupan | Topr | 1000000 kali atau 5 tahun |
Catatan:
Luminance meter, Eye-One Pro Spektrophotometer.
8-2. CR = Penyinaran permukaan dengan semua piksel putih / Penyinaran permukaan dengan semua piksel hitam.
8-3. WS: White state, DS: Dark state
Karakteristik panel DC
Parameter | Simbol | Ketentuan | Pin yang berlaku | Min. | Seperti itu. | Maksimal | Satuan |
Tanah tunggal | VSS | - | - | 0 | - | V | |
Tegangan pasokan logika | VCC | - | VCC | 2.2 | 3.0 | 3.7 | V |
Waktu pembaruan gambar | - | 25 oC | - | - | 3 | - | detik |
Modus tidur saat ini |
Islp_VCI |
DC/DC mati Tidak ada jam Tidak ada input load Mempertahankan data RAM |
- |
- |
25 |
- |
UA |
Modus tidur dalam saat ini |
IDslp_VCI |
DC/DC mati Tidak ada jam Tidak ada input load Data RAM tidak disimpan |
- |
- |
3 |
5 |
UA |

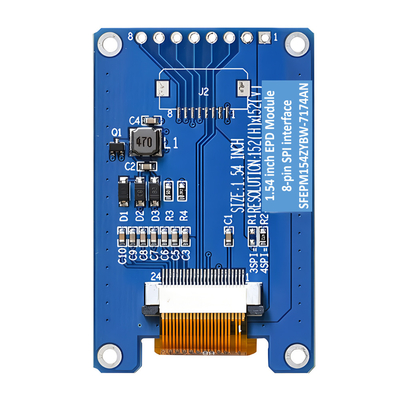

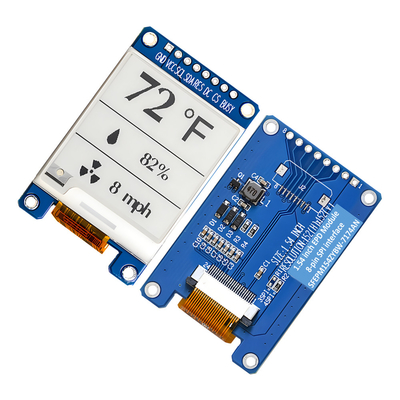

SPI Interface EPD 1,54 inci Gambar produk
Fasilitas Pabrik dan Sertifikat
Kata Kunci pencarian:EPD 1,54 inci, 1,54 inci E-ink display, ESL display 1,5 inci, Epaper 1,5 inci, E-paper 1,5"
