Detail produk:
|
| Produk: | Layar LCD TFT 1,54 inci | Layar sentuh: | Tanpa |
|---|---|---|---|
| Resolusi: | 240x240 titik | kaca penutup: | Dapat disesuaikan |
| Melihat arah: | IPS, Semua Sudut Pandang | antarmuka: | Antarmuka SPI |
| Nomor PIN: | 10 PIN | Hubungan: | Mencolokkan |
| Luminansi Permukaan: | 250 cd/m2(nit) | Seumur Hidup LED: | 40.000 jam |
| sertifikat: | ISO9001:2015 / ISO1400:2015 | Kepatuhan: | Mengikuti Rohs & Reach |
| Menyoroti: | SPI Interface Square LCD Display,240*240 Titik Square LCD Tampilan,1.54 Inch Square LCD Tampilan |
||
IPS TFT 1,54 inci, SPI TFT LCD 1,54 inci Pambuka Produk
Layar layar persegi mengacu pada produk LCD khusus dengan rasio aspek 1:1, yang dapat disesuaikan dan dipotong sesuai dengan desain pelanggan. layar persegi secara bertahap menarik perhatian orang, dengan ukuran keseluruhan ultra-tipis, kecerahan tinggi,umur tampilan yang panjang, dan disipasi panas yang baik. SAEFDISPLAY dapat menyediakan layar persegi dengan ukuran 0,85 ", 1,3", 1,33 ", 1,4", 1,44 ", 1,54", 3,95 ", 4", dan 7,6 ", yang lebih umum digunakan dalam perangkat genggam,perangkat rumah pintar, dan lingkungan instalasi khusus lainnya.

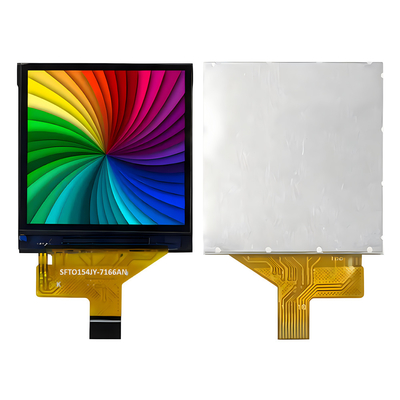

SFTO154JY-7166AN adalah layar LCD TFT persegi penuh warna dengan ukuran diagonal 1,54 inci dan resolusi 240x240.membuat sangat nyaman bagi pengguna untuk memprogram dan menggunakanUkuran modul SFTO154JY-7166AN adalah 31,52 x 33,72mm, dan ukuran area aktif adalah 27,72 x 27,72mm.
LCD TFT persegi ini dapat beroperasi dalam kisaran suhu -20 °C sampai +70 °C, dan kisaran suhu penyimpanan adalah -30 °C sampai +80 °C.SFTO154JY-7166AN dapat dilengkapi dengan layar sentuh resistif yang baru dirancang (RTP) atau layar sentuh kapasitif.
Fitur
| Artikel | Spesifikasi | Satuan |
| Mode Tampilan | Biasanya Hitam, Transmissive | / |
| Arah Melihat | Semua | / |
| Warna | 262K | / |
| Drive IC | ST7789 | / |
| Jenis antarmuka | 4 SPI kawat | / |
| Dimensional Outline | 31.52 ((W) x 33.72 ((H) x 1.94 ((T) |
mm |
| Area Aktif LCD | 27.72 ((W) x 27.72 ((H) |
mm |
| Resolusi | 240 RGB ((H) x 240 ((V) | piksel |
| Pixel Pitch | 0.1155 ((W) x 0.1155 ((H) |
mm |

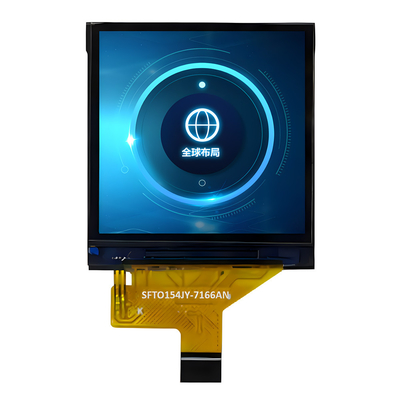

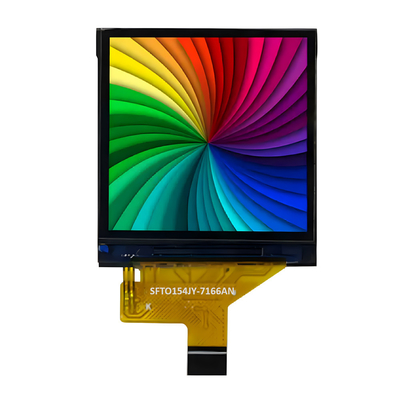

IPS TFT 1,54 inci, SPI TFT LCD 1,54 inciGambar Produk
Definisi Pin
|
Pin. Tidak. |
Simbol | Deskripsi |
| 1 | GND | Tanah |
|
2 |
D/C |
Daftar pilih pin D/C = ∆ 1 ∆: Tampilkan data. D/C = √0 √: data perintah. |
| 3 | CS |
Chip pilih pin ((Low ✓ aktif) |
| 4 | SCL | Serial jam pin |
| 5 | SDA | Masukan data serial / output |
| 6 | Reset | LCM Reset pin |
| 7 | VCC | Pasokan listrik untuk analog ((2.8V-3.3V) |
| 8 | GND | Tanah |
| 9 | LEDA | Anode Lampu Belakang |
| 10 | LEDK | Katode Lampu Belakang |
Rating Maksimal
| Parameter | Simbol | Min | Maksimal | Satuan |
| Tegangan Pasokan Logika | IOVCC | - 0.3 | 4.6 | V |
| Tegangan Pasokan Analog | VCC | - 0.3 | 4.6 | V |
| Suhu operasi | Di atas | - 20 | 70 | °C |
| Suhu penyimpanan | Tst | - 30 | 80 | °C |
| Kelembaban | RH |
... |
90% ((Max60C) | RH |
Karakteristik Listrik
| Parameter | Simbol | Min | Jenis | Maksimal | Satuan |
| Tegangan Pasokan Logika | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| Tegangan Pasokan Analog | VCC | 2.6 | 2.8 | 3.3 |
... |
| Input Current | Aku tahu. |
... |
20 |
... |
mA |
| Luminance |
... |
250 |
... |
Cd/m2 |
Spesifikasi optik
| Parameter | Simbol | Kondisi | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan | ||
|
Jangkauan sudut pandang |
Horizontal | Θ3 |
CR>10 |
75 | 80 | - | Deg. | |
| Θ9 | 75 | 80 | - | Deg. | ||||
| Vertikal | Θ12 | 75 | 80 | - | Deg. | |||
| Θ6 | 75 | 80 | - | Deg. | ||||
| Rasio kontras |
CR |
Θ = 0 |
700 |
900 |
- |
- |
||
| Transmittansi | Tr |
- |
4.6 | 5.4 |
- |
% | ||
| Gamut Warna |
CG |
- |
45 |
50 |
- |
% | ||
|
Reproduksipada warna |
Merah |
Rx |
Θ = 0 |
0.601 | 0.631 | 0.661 | - | |
| Ry | 0.300 | 0.282 | 0.660 | - | ||||
|
Hijau |
Gx | 0.252 | 0.282 | 0.312 | - | |||
| Gy | 0.514 | 0.544 | 0.574 | - | ||||
|
Biru |
Bx | 0.108 | 0.138 | 0.168 | - | |||
| Oleh | 0.125 | 0.155 | 0.185 | - | ||||
| Kromatisitas Putih | Wx |
Θ = 0 |
0.261 | 0.291 | 0.321 | - | ||
| Wy. | 0.304 | 0.334 | 0.364 |
- |
||||
| Waktu Tanggapan | Tr + Tf |
Ta= 25 C Θ = 0 |
- |
30 |
35 |
ms |
||

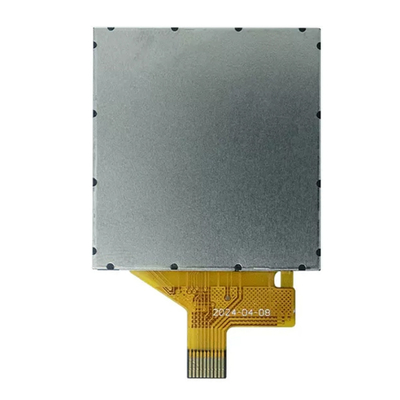

IPS TFT 1,54 inci, SPI TFT LCD 1,54 inciGambar produk
Kondisi Uji Keandalan
| Tidak. |
PEMBANGUNAN |
Kondisi | Kriteria |
|
1 |
Suhu Tinggi(Tes non-operasi) |
80°C*240Hrs |
Tidak ada cacat Fungsi Operasional Di Suhu Kamar Diizinkan (.IDD dari LCM pada pra-tes dan pasca-tes harus mengikuti spesifikasi
|
|
2 |
Suhu Rendah(Tes non-operasi) |
-30°C*240Hrs |
|
|
3 |
Uji tidak beroperasi pada suhu tinggi/kelembaban |
60°C*90%RH*240Hrs | |
|
4 |
Mengoperasikan suhu tinggi Tes
|
70°C*240Hrs |
|
|
5 |
Operasi suhu rendahTes |
-20°C*240Hrs |
|
| 6 | Tes kejut termal | -20 °C ((30 menit) <>70 °C ((30 menit) * 10SIKLES |
