Detail produk:
|
| Kata kunci: | Layar LCD TFT LVDS 7 inci | Layar sentuh: | Tanpa |
|---|---|---|---|
| Resolusi: | 1024*600 | kaca penutup: | ODM |
| antarmuka: | LVDS | Luminansi Permukaan: | 1000 cd/m2 |
| Suhu Operasi: | -30 hingga +80℃ | suhu penyimpanan: | -30 hingga +85℃ |
| Seumur Hidup LED: | 40.000 jam | Nomor Pin: | 20 PIN |
| Papan kontrol: | Dengan | Melihat arah: | Semua Sudut Pandangan |
| Menyoroti: | 7 inci TFT Grade Industri,1000nits TFT Grade Industri |
||

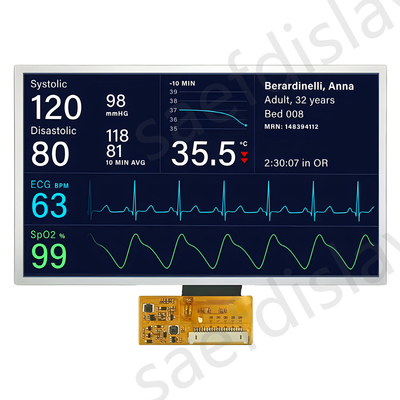

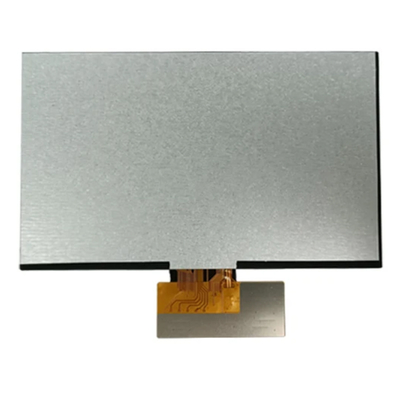

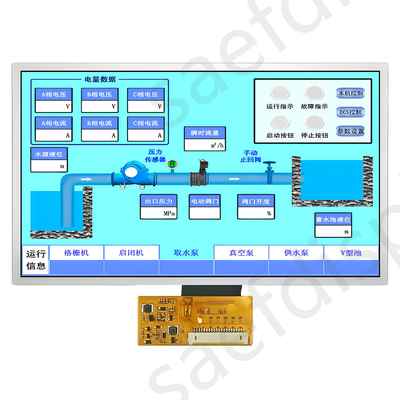

7" LVDS TFT LCD 20 pin Pambuka Produk
Nomor model. :SFTO700SH-7168A10-N
Model SFTO700SH-7168A10-N adalah antarmuka LVDS 7 inci (Low Voltage Differential Signaling) layar LCD TFT matriks warna aktif yang mendukung resolusi 1024x600 titik.Layar TFT kelas industri ini adalah tipe IPS dan cahaya tinggi (1000nits) modul layar LCD. Modul ini memiliki sudut pandang yang luas berkat panel IPS yang merupakan salah satu teknik yang paling populer di pasar saat ini.2144 ((H) ×85.92(V) mm. Monitor TFT ini mendukung antarmuka LVDS. Dengan bantuan permukaan tampilan anti silau, layar tidak memantulkan cahaya dan mempertahankan kualitas gambar yang lebih baik di bawah sinar matahari,cocok untuk aplikasi luar ruangan.
Tegangan listrik berkisar dari 3,0V hingga 3,6V; nilai khas adalah 3,3V. Ini bekerja dalam kisaran suhu dari -30 hingga +80 ° C, suhu penyimpanan berkisar dari -30 hingga +85 ° C.
Spesifikasi Umum
|
Tidak, tidak. |
Artikel | Spesifikasi | Satuan |
| 1 | Ukuran panel | 7 | inci |
| 2 | Jumlah piksel | 1024 × 3 ((RGB) × 600 | piksel |
| 3 | Daerah Aktif | 154.2144 ((H) ×85.92 ((V) | mm |
| 4 | Pixel Pitch | 0.1506 ((H) ×0.1432 ((V) | mm |
| 5 | Dimensi garis besar | 165 ((H) × 100 ((V) × 5,7 ((D) | mm |
| 6 | Pengaturan piksel | RGB - jalur | - |
| 7 | Mode Tampilan | IPS dengan Normal Hitam | - |
| 8 | Arah Melihat | SEMUA Arah Penayangan | - |
| 9 | Tampilkan Warna | 16.7M | - |
| 10 | Antarmuka | LVDS | - |
| 11 | Lampu latar belakang | LED putih | - |
| 12 | Cahaya | 1000 | cd/m2 |
| 13 | Drive IC | - | - |
| 14 | Suhu Operasi | -30 ~ 80 | oC |
| 15 | Suhu penyimpanan | -30 ~ 85 | oC |
| 16 | Berat badan | 116 ((Typ.) | g |
IPS TFT LCD 7" LVDS 1000nits 1024x600 titik ProdukMenggambar
Definisi Pin
|
Pin Tidak, tidak. |
Simbol | I/O | Fungsi |
| 1 | VDD | P | Pasokan listrik VDDIN=3.3V |
| 2 | VDD | P | Pasokan listrik VDDIN=3.3V |
| 3 | LED_EN | Aku | Sumber daya VDDIN ((3.3 ~ 5.0V) |
| 4 | GND | P | Tanah |
| 5 | RXIN0N | Aku | Data diferensial 0-LVDS |
| 6 | RXIN0P | Aku | Data diferensial 0+LVDS |
| 7 | GND | P | Tanah |
| 8 | RXIN1N | Aku | Data diferensial 1-LVDS |
| 9 | RXIN1P | Aku | Data diferensial 1+LVDS |
| 10 | GND | P | Tanah |
| 11 | RXIN2N | Aku | Data diferensial 2-LVDS |
| 12 | RXIN2P | Aku | Data diferensial 2+LVDS |
| 13 | GND | P | Tanah |
| 14 | RX_CLKN | Aku | Input jam diferensial LVDS |
| 15 | RX_CLKP | Aku | +Input jam diferensial LVDS |
| 16 | GND | P | Tanah |
| 17 | RXIN3N | Aku | Masukan jam diferensial 3-LVDS |
| 18 | RXIN3P | Aku | Masukan jam diferensial 3+LVDS |
| 19 | PWM | Aku | Kecerahan lampu latar:terapkan sinyal tegangan DC 0,7V sampai 1,4V |
| 20 | VLED | P | Sumber daya listrik VLED = 5 ~ 12V ((Tipe.) |
Kondisi Operasi Biasa
| Artikel | Simbol | Nilai-nilai | Satuan | |||
| Min. | Seperti itu. | Max. Apa yang terjadi? | ||||
| Tegangan Pasokan Digital | VDD | 3 | 3.3 | 3.6 | V | |
| Sumber Daya untuk LED | VLED | 4.8 | 5 | 12 | V | |
| Power IC menyediakan tegangan | AVEE | - 6 | - 5 | - Empat.5 | V | |
| AVDD | 4.5 | 5.5 | 6 | V | ||
| Driver IC menyediakan tegangan secara internal | VGH | 9 | - | 20 | V | |
| VGL | - 20 | - | -9 | V | ||
| Tegangan Sinyal Masuk | Tingkat Rendah | VIL | 0 | - | 0.3*VDD | V |
| Tingkat Tinggi | HIV | 0.7*VDD | - | VDD | V | |
Spesifikasi lampu latar
| Artikel | Simbol | Nilai-nilai | Satuan | Perhatikan | ||
| Min. | Seperti itu. | Max. Apa yang terjadi? | ||||
| Tegangan ke depan | VF | 19.6 | 21 | 23.1 | V | |
| arus ke depan | Jika | 55 | 60 | 65 | mA | IF=20mA/1-chip |
| Tegangan sinyal PWM | PWM_h | 2 | 3.3 | 3.6 | V | - |
| PWM_l | 0 | - | 0.5 | - | ||
| Frekuensi PWM output | PWM_f | - | 200 | 20K | Hz | - |
| LED mengaktifkan Tegangan | EN_h | 2.6 | 3.3 | 3.6 | V | - |
| Bahasa Inggris | 0 | - | 0.4 | - | ||
Spesifikasi optik
| Artikel | Simbol | Kondisi | Nilai-nilai | Satuan | |||
| Min. | Seperti itu. | Max. Apa yang terjadi? | |||||
| ViSudut Ewing | Kau | CR≥10 | - | 85 | - | tingkat | |
| ΘD | - | 85 | - | ||||
| ThL | - | 85 | - | ||||
| ΘR | - | 85 | - | ||||
| Waktu tanggap | TON+TOFF | θ=Φ =0 ° | - | 19 | 25 | ms | |
| Normal | |||||||
| melihat | |||||||
| sudut | |||||||
| Rasio kontras | CR | 400 | 500 | - | - | ||
| Luminance | L | 1000 | - | cd/m2 | |||
| Keseragaman luminansi | YU | 70 | 75 | - | % | ||
| Kromatitas warna (CIE1931) | Putih | WX | 0.276 | 0.296 | 0.316 | ||
| WY | 0.302 | 0.322 | 0.342 | ||||
| Merah | RX | - | - | - | |||
| RY | - | - | - | ||||
| Hijau | GX | - | - | - | |||
| GY | - | - | - | ||||
| Biru | BX | - | - | - | |||
| Oleh | - | - | - | ||||
IPS TFT LCD 7" LVDS 1000nits 1024x600dots Produk Ipenyamun
