Detail produk:
|
| Produk: | Layar TFT RGB 9 inci | Resolusi: | Ukuran 800 x 480 |
|---|---|---|---|
| Layar sentuh: | RTP | antarmuka: | RGB |
| Luminansi Permukaan: | 400 cd/m2(nit) | Melihat arah: | 6 jam |
| Nomor PIN: | 50 pin | Garis Besar Redup.: | 211,1 (L) × 126,5 (T) × 7,3 (D) (mm) |
| Daerah Aktif: | 201.8 (H) x 114.5 ((V) (mm) | Pengolahan permukaan: | Lapisan keras (3H) |
| Tampilkan Warna: | 16,7 M | Hubungan: | ZIF |
| Suhu Operasi: | -20 ℃ hingga +70 ℃ | suhu penyimpanan: | -30°C sampai +80°C |
| sertifikat: | ISO9001:2015 / ISO1400:2015 | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 9 Inch Beauty Perangkat Tampilan Layar,800x480 layar tampilan perangkat kecantikan,Layar Tampilan Perangkat Kecantikan RTP |
||

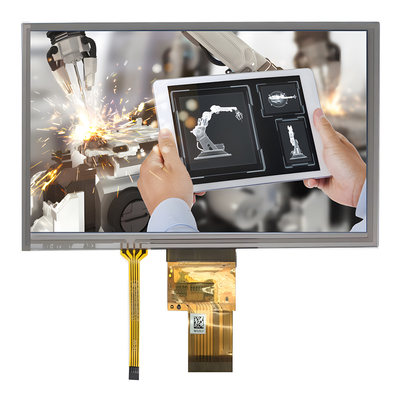

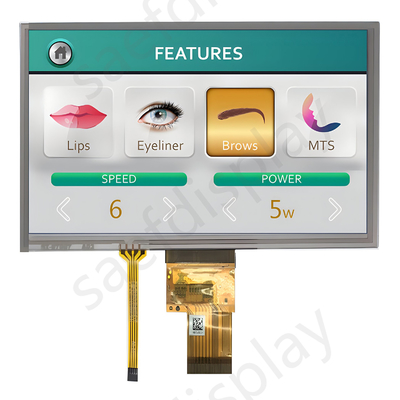

9 inci TFT LCD 800x480 dengan RTP Pambuka Produk
SFTO900SH-7170A4T adalah layar LCD TN TFT dengan kecerahan tinggi 800 × 4800. Ukuran modul adalah 211.1 ((W) × 126.5 ((H) × 7.3 ((D) mm, dengan luas efektif 201.8 × 114.5 mm dan dimensi diagonal 9 inci.Modul TFT ini menggunakan teknologi TN, dengan rasio aspek khas 4:3 dan sudut pandang yang luas (70/70/50/70 derajat), yang memiliki keuntungan biaya yang baik dan meningkatkan pengalaman visual pelanggan dari produknya.
Selain itu, SFTO900SH-7170A4T menawarkan tiga fitur produk: kecerahan tinggi (1000 cd/m2), kontras tinggi (800:1), dan anti silau.Fitur ini meningkatkan tampilan gambar di lingkungan pencahayaan yang kompleks, meningkatkan pengalaman visual produk pelanggan dalam berbagai kondisi.
Modul TFT mengadopsi antarmuka RGB 24 bit (konektor Hirose FT12A-50S-0.5H).dan antarmuka RGB, tergantung pada persyaratan MCU pelanggan. Hal ini banyak digunakan dalam instrumen dan meter, perangkat Bueaty, perangkat GPS, terminal POS, cash reader, scanner,Otomatisasi rumah, panggilan konferensi, analis, peralatan rumah tangga, otomatisasi rumah, dan sistem keamanan.
Fitur
| Artikel | Spesifikasi |
| Ukuran LCD | 9.0 inci ((Diagonal) |
| Elemen driver | a-Si TFT matriks aktif |
| Resolusi | 800 × 3 ((RGB) × 480 |
| Mode Tampilan | Biasanya putih, menular |
| Pitch titik | 0.0825 ((W) × 0.2327 ((H) mm |
| Area aktif | 198.000(W) × 111.696 ((H) mm |
| Ukuran modul | 211.1 ((W) × 126.5 ((H) × 5.9 ((D) mm |
| Ukuran modul ((dengan RTP) | 211.1 ((W) × 126.5 ((H) × 7.3 ((D) mm |
| Pengolahan permukaan | Anti-silau |
| Penyusunan warna | Garis RGB |
| Antarmuka | RGB |
| Arah tampilan ((Grey Inversion) | Jam 6 |
| Konsumsi daya lampu latar | 2.046W ((Typ.) |
| Konsumsi daya panel | 0.360W ((Typ.) |
| Berat badan | TBD |
9 inci TFT LCD 800x480 dengan produk RTPMenggambar
Rating Maksimal mutlak
|
Artikel |
Simbol |
Nilai-nilai |
Satuan |
Perhatikan |
|
| Min. | Max. Apa yang terjadi? | ||||
|
Tegangan daya |
DVDD | - 0.3 | 5.0 | V | |
| AVDD | - 0.5 | 13.5 | V | ||
| VGH | 13.0 | 19.0 | V | ||
| VGL | - 12 tahun.0 | - Dua.0 | V | ||
| VGH-VGL | - | 31.0 | V | ||
|
Suhu operasi Suhu penyimpanan |
TOP | - 20 | 70 | °C | |
| TST | - 30 | 80 | °C | ||
| Tegangan LED Reverse | VR | - | 1.2 | V | Setiap LED Catatan 2 |
| Listrik LED ke depan | Jika | - | 25 | mA | Setiap LED |
Konsumsi Saat Ini
(GND=AVSS=0V)
|
Artikel |
Simbol |
Nilai-nilai |
Satuan |
Perhatikan |
||
| Min. | Seperti itu. | Max. Apa yang terjadi? | ||||
|
Saat ini untuk Driver |
IGH | - | 0.3 | 1 | mA | VGH = 17,0V |
| IGL | - | 0.3 | 1 | mA | VGL = -5,0V | |
| IDVDD | - | 5.5 | 10 | mA | VCC = 3,3V | |
| IAVDD | - | 32 | 50 | mA | AVDD = 10,4V | |
Kondisi mengemudi dengan lampu latar
|
|
Simbol |
Nilai-nilai |
Satuan |
||
| Min. | Seperti itu. | Max. Apa yang terjadi? | |||
| Tegangan untuk lampu latar LED | VL | 8.4 | 9.3 | 10.2 | V |
| Arus untuk lampu latar LED | IL | 198 | 220 | 242 | mA |
| Waktu hidup LED | - | 40,000 | - | - | Waktu |
Definisi Pin
| Tidak, tidak. | Simbol | I / O | Fungsi |
| 1 | VLED | - | Daya untuk lampu latar LED |
| 2 | VLED | - | Daya untuk lampu latar LED |
| 3 | GLED | - | Tanah untuk lampu latar LED |
| 4 | GLED | - | Tanah untuk lampu latar LED |
| 5 | GND | P | Power ground |
| 6 | VCOM | Aku | Tegangan umum |
| 7 | DVDD | P | Daya untuk sirkuit digital |
| 8 | MODE | Aku | Mode DE/SYNC dipilih |
| 9 | DE | Aku | Aktifkan Masukan Data |
| 10 | VS | Aku | Masukan sinkronisasi vertikal |
| 11 | HS | Aku | Masukan sinkronisasi horizontal |
| 12 - 19 | B7 - B0 | Aku | Data biru (MSB) |
| 20 - 27 | G7 - G0 | Aku | Data hijau (MSB) |
| 28 - 35 | R7 | Aku | Data merah (MSB) |
| 36 | GND | P | Power Ground |
| 37 | DCLK | Aku | Jam sampel |
| 38 | GND | P | Power Ground |
| 39 | L/R | Aku | Pilihan kiri / kanan |
| 40 | U/D | Aku | Pemilihan atas/bawah |
| 41 | VGH | P | Gerbang ON Tegangan |
| 42 | VGL | P | Gate OFF Voltage |
| 43 | AVDD | P | Daya untuk sirkuit analog |
| 44 | Reset | Aku | Pin reset global. |
| 45 | NC | - | Tidak ada koneksi. |
| 46 | VCOM | Aku | Tegangan Umum |
| 47 | DITHB | Aku | Fungsi penghambat |
| 48 | GND | P | Power Ground |
| 49 | NC | - | Tidak ada koneksi. |
| 50 | NC | - | Tidak ada koneksi. |
9 inci TFT LCD 800x480 dengan produk RTPGambar
Uji Keandalan
| Titik pengujian |
Kondisi pengujian
|
Pemeriksaan setelah pengujian |
| Operasi suhu tinggi | 85°C selama 96 jam |
Setelah pengujian selesai, sampel LCD yang diuji harus ditempatkan pada suhu dan kelembaban ruangan normal selama 2-4 jam atau lebih sebelum pemeriksaan fungsional dan visual.Sampel tidak diizinkan memiliki cacat berikut:: 2Setiap modul yang diuji hanya dapat digunakan untuk salah satu proyek pengujian. |
| Operasi suhu rendah | -30°C selama 96 jam | |
| Penyimpanan Pada Suhu Tinggi | 85°C selama 96 jam | |
| Penyimpanan Pada Suhu Rendah | -30°C selama 96 jam | |
| Operasi suhu tinggi Operasi kelembaban | 60°C, 90%RH selama 72 jam | |
| Kejut Termal | -10°C ((30 menit) ~+25°C ((5 menit) ~ +60°C ((30 menit) selama 10 siklus | |
| Uji getaran (tidak ada operasi) |
Frekuensi: 10 ~ 55Hz Amplitudo:1.0mm Waktu menyapu: 11 menit Periode pengujian: 6 siklus untuk setiap arah X, Y, Z |
|
| Uji listrik statis | Sentuh ±4KV, sentuh udara ±8KV |
