Detail produk:
|
Produk: | 9 inci RTP TFT | Resolusi: | Ukuran 800 x 480 |
---|---|---|---|
Layar sentuh: | RTP | antarmuka: | RGB |
Luminansi Permukaan: | 400 cd/m2(nit) | Melihat arah: | 6 jam |
Nomor PIN: | 50 pin | Garis Besar Redup.: | 211,1 (L) × 126,5 (T) × 7,3 (D) (mm) |
Daerah Aktif: | 201.8 (H) x 114.5 ((V) (mm) | Pengolahan permukaan: | Lapisan keras (3H) |
Tampilkan Warna: | 16,7 M | Hubungan: | ZIF |
Suhu Operasi: | -20 ℃ hingga +70 ℃ | suhu penyimpanan: | -30°C sampai +80°C |
sertifikat: | ISO9001:2015 / ISO1400:2015 | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | Modul TFT 9 inci,50Pin Interface TFT Modul,Modul TFT kelas industri |
Industri/Medis Kelas 9 Inch TFT dengan RTP Pambuka Produk
SAEF Technology SFTO900SH-7170A4T adalah layar sentuh LCD kelas industri/medis berukuran 9 inci dengan resolusi 1280x800 piksel.Kecerahan SFTO900SH-7170A4T adalah 400cd/m2Hal ini banyak digunakan dalam instrumen dan meter, perangkat GPS, terminal POS, pembaca uang tunai, pemindai, otomatisasi rumah, panggilan konferensi, analis, peralatan rumah tangga, otomatisasi rumah tangga,dan sistem keamanan.
Layar TFT kelas industri 9 inci ini dapat beroperasi pada suhu mulai dari -20 °C hingga +70 °C, dengan rentang suhu penyimpanan -30 °C hingga +80 °C.Produk ini dilengkapi dengan layar sentuh resistif dengan dimensi 211.1 ((W) × 126.5 ((H) × 7.3 ((D) mm, mendukung antarmuka RGB 24 bit, dan 50 pin (koneksi zip).
Fitur
Artikel | Spesifikasi |
Ukuran LCD | 9.0 inci ((Diagonal) |
Elemen driver | a-Si TFT matriks aktif |
Resolusi | 800 × 3 ((RGB) × 480 |
Mode Tampilan | Biasanya putih, menular |
Pitch titik | 0.0825 ((W) × 0.2327 ((H) mm |
Area aktif | 198.000(W) × 111.696 ((H) mm |
Ukuran modul | 211.1 ((W) × 126.5 ((H) × 5.9 ((D) mm |
Ukuran modul ((dengan RTP) | 211.1 ((W) × 126.5 ((H) × 7.3 ((D) mm |
Pengolahan permukaan | Anti-silau |
Penyusunan warna | Garis RGB |
Antarmuka | RGB |
Arah tampilan ((Grey Inversion) | Jam 6 |
Konsumsi daya lampu latar | 2.046W ((Typ.) |
Konsumsi daya panel | 0.360W ((Typ.) |
Berat badan | TBD |

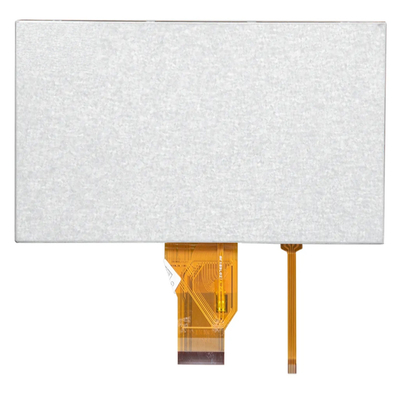

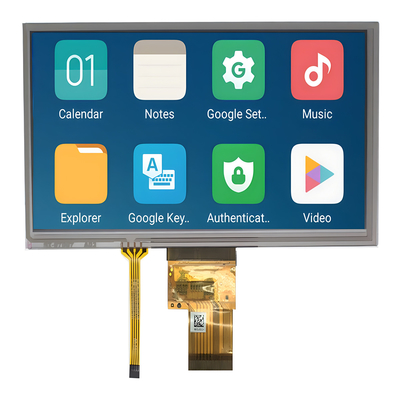

TFT Industri/Medis Kelas 9 inci dengan Gambar Produk RTP
Rating Maksimal mutlak
Artikel |
Simbol |
Nilai-nilai |
Satuan |
Perhatikan |
|
Min. | Max. Apa yang terjadi? | ||||
Tegangan daya |
DVDD | - 0.3 | 5.0 | V | |
AVDD | - 0.5 | 13.5 | V | ||
VGH | 13.0 | 19.0 | V | ||
VGL | - 12 tahun.0 | - Dua.0 | V | ||
VGH-VGL | - | 31.0 | V | ||
Suhu operasi Suhu penyimpanan |
TOP | - 20 | 70 | °C | |
TST | - 30 | 80 | °C | ||
Tegangan LED Reverse | VR | - | 1.2 | V | Setiap LED Catatan 2 |
Listrik LED ke depan | Jika | - | 25 | mA | Setiap LED |
Kondisi Operasi Biasa
(GND=AVSS=0V, Catatan 1)
Artikel |
Simbol |
Nilai-nilai |
Satuan |
Perhatikan |
||
Min. | Seperti itu. | Max. Apa yang terjadi? | ||||
Tegangan daya |
DVDD | 3.0 | 3.3 | 3.6 | V | Catatan 2 |
AVDD | 10.2 | 10.4 | 10.6 | V | ||
VGH | 16.3 | 17.0 | 17.7 | V | ||
VGL | - Lima.7 | - Lima.0 | - Empat.3 | V | ||
Tegangan sinyal masukan | VCOM | 3.2 | 4.2 | 5.2 | V | Catatan 4 |
Logika input tegangan tinggi | HIV | 0.7 DVDD | - | DVDD | V |
Catatan 3 |
Logika input tegangan rendah | VIL | 0 | - | 0.3 DVDD | V |
Catatan 1: Pastikan untuk menerapkan DVDD dan VGL ke LCD terlebih dahulu, dan kemudian menerapkan VGH.
Catatan 2: Pengaturan DVDD harus sesuai dengan tegangan output sinyal (lihat Catatan 3) dari papan sistem pelanggan.
Catatan 3: DCLK,HS,VS,RESET,U/D, L/R,DE,R0~R7,G0~G7,B0~B7,MODE,DITHB.
Catatan 4: VCOM khas hanya nilai referensi, harus dioptimalkan sesuai dengan setiap LCM.
Konsumsi Saat Ini
(GND=AVSS=0V)
Artikel |
Simbol |
Nilai-nilai |
Satuan |
Perhatikan |
||
Min. | Seperti itu. | Max. Apa yang terjadi? | ||||
Saat ini untuk Driver |
IGH | - | 0.3 | 1 | mA | VGH = 17,0V |
IGL | - | 0.3 | 1 | mA | VGL = -5,0V | |
IDVDD | - | 5.5 | 10 | mA | VCC = 3,3V | |
IAVDD | - | 32 | 50 | mA | AVDD = 10,4V |
Kondisi mengemudi dengan lampu latar
|
Simbol |
Nilai-nilai |
Satuan |
Perhatikan |
||
Min. | Seperti itu. | Max. Apa yang terjadi? | ||||
Tegangan untuk lampu latar LED | VL | 8.4 | 9.3 | 10.2 | V | Catatan 1 |
Arus untuk lampu latar LED | IL | 198 | 220 | 242 | mA | |
Waktu hidup LED | - | 40,000 | - | - | Waktu | Catatan 2 |
Catatan 1: Tegangan suplai LED didefinisikan oleh jumlah LED pada Ta = 25°C dan IL = 220mA.
Catatan 2: Waktu hidup LED didefinisikan sebagai penurunan kecerahan modul menjadi 50% dari kecerahan asli pada Ta = 25 °C dan IL = 220mA. Waktu hidup LED dapat berkurang jika
Operasi IL lebih rendah dari 220 mA.
Karakteristik optik
Artikel |
Simbol |
Kondisi |
Nilai-nilai |
Satuan |
||
Min. | Seperti itu. | Max. Apa yang terjadi? | ||||
Sudut pandang (CR ≥ 10) |
θL | Φ=180° ((9 jam) | 60 | 70 | - |
tingkat |
θR | Φ=0°(3 jam) | 60 | 70 | - | ||
θT | Φ=90° ((12 jam) | 40 | 50 | - | ||
θB | Φ=270° ((6 jam) | 60 | 70 | - | ||
Waktu tanggap |
TON |
Normal θ=Φ=0° |
- | 10 | 20 | msec |
TOFF | - | 15 | 30 | msec | ||
Rasio kontras | CR | 400 | 500 | - | - | |
Kromatisitas warna |
WX | 0.26 | 0.31 | 0.36 | - | |
WY | 0.28 | 0.33 | 0.38 |
- |
||
Luminance | L |
- |
450 |
- |
cd/m2 | |
Luminansi (dengan RTP) | L | - | 400 |
- |
cd/m2 | |
Keseragaman luminansi | YU | 70 | 75 |
- |
% |
Definisi Pin
Tidak, tidak. | Simbol | I / O | Fungsi |
1 | VLED | - | Daya untuk lampu latar LED |
2 | VLED | - | Daya untuk lampu latar LED |
3 | GLED | - | Tanah untuk lampu latar LED |
4 | GLED | - | Tanah untuk lampu latar LED |
5 | GND | P | Power ground |
6 | VCOM | Aku | Tegangan umum |
7 | DVDD | P | Daya untuk sirkuit digital |
8 | MODE | Aku | Mode DE/SYNC dipilih |
9 | DE | Aku | Aktifkan Masukan Data |
10 | VS | Aku | Masukan sinkronisasi vertikal |
11 | HS | Aku | Masukan sinkronisasi horizontal |
12 - 19 | B7 - B0 | Aku | Data biru (MSB) |
20 - 27 | G7 - G0 | Aku | Data hijau (MSB) |
28 - 35 | R7 | Aku | Data merah (MSB) |
36 | GND | P | Power Ground |
37 | DCLK | Aku | Jam sampel |
38 | GND | P | Power Ground |
39 | L/R | Aku | Pilihan kiri / kanan |
40 | U/D | Aku | Pemilihan atas/bawah |
41 | VGH | P | Gerbang ON Tegangan |
42 | VGL | P | Gate OFF Voltage |
43 | AVDD | P | Daya untuk sirkuit analog |
44 | Reset | Aku | Pin reset global. |
45 | NC | - | Tidak ada koneksi. |
46 | VCOM | Aku | Tegangan Umum |
47 | DITHB | Aku | Fungsi penghambat |
48 | GND | P | Power Ground |
49 | NC | - | Tidak ada koneksi. |
50 | NC | - | Tidak ada koneksi. |

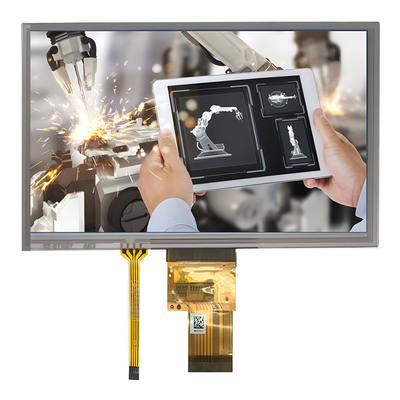

TFT Industri/Medis Kelas 9 inci dengan Gambar Produk RTP
