Detail produk:
|
| Produk: | Layar LCD TFT IPS 1,3 inci | Layar sentuh: | Tanpa |
|---|---|---|---|
| Resolusi: | 240x240 titik | kaca penutup: | Dapat disesuaikan |
| Melihat arah: | Sudut pandang bebas ((80/80/80/80) | antarmuka: | Antarmuka SPI |
| Nomor PIN: | 12 Pin | Hubungan: | Mencolokkan |
| Luminansi Permukaan: | 250 cd/m2(nit) | Seumur Hidup LED: | 40.000 jam |
| sertifikat: | ISO9001:2015 / ISO1400:2015 | Kepatuhan: | Mengikuti Rohs & Reach |
| Menyoroti: | 1.3 inci layar LCD persegi,240x240 Layar LCD persegi,1.3 inci SPI LCD Display |
||
1.3 inci IPS TFT LCD 12 Pin Pambuka Produk
SFTO130JY-7167AN adalah layar LCD TFT persegi penuh warna dengan ukuran diagonal 1,3 inci dan resolusi 240x240.membuat sangat nyaman bagi pengguna untuk memprogram dan menggunakanUkuran modul dari model SFTO130JY-7167AN adalah 26.16x29.22 mm, dan ukuran area aktif adalah 23.4x23.4 mm.
Teknologi IPS yang digunakan dalam produk memastikan bahwa pengguna dapat mengalami tampilan panorama layar dan pengalaman pengguna yang sangat baik dari segala arah.Kontroler ST7789P3 terintegrasi ke dalam modul, dengan rentang tegangan catu daya logis dari 3.0V hingga 3,6V. Ini dapat beroperasi dalam rentang suhu -20 °C hingga +70 °C, dan rentang suhu penyimpanan adalah -30 °C hingga +80 °C.FPC SFTO130JY-7167AN dapat disesuaikan sesuai dengan kebutuhan pengguna dan dapat dilengkapi dengan layar sentuh resistif (RTP) atau layar sentuh kapasitif yang baru dirancang.
Fitur
| Artikel | Isi |
| Ukuran LCD | 1.3 inci ((Diagonal) |
| Mode Tampilan | Biasanya hitam. |
| Resolusi | 240 ((H) RGB x 240 ((V) |
| Pitch titik | 00,0975 (H) x 0,0975 ((V) mm |
| Area aktif | 23.4 ((H) x 23,4 (V) mm |
| Ukuran modul | 26.16 ((H) x 29.22 ((V) x 1.5Max ((D) mm |
| Penyusunan warna | RGB Garis vertikal |
| Antarmuka | SPI |
| Drive IC | ST7789P3 |
| Luminance | 250 (TYP) cd/m2 |
| Arah Melihat | Semua Tampilan |
| Lampu latar belakang | 2 LED putih |
| Operasi Temp. | -20°C ~ + 70°C |
| Suhu penyimpanan. | -30°C~+ 80°C |
| Berat badan | TBD |

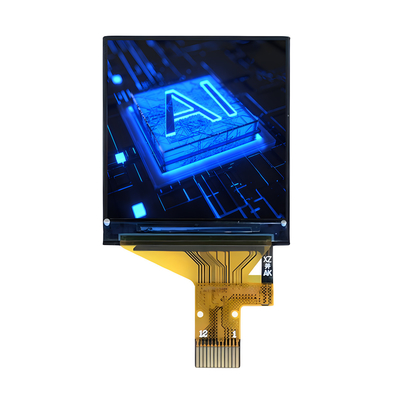

1.3 inci IPS TFT LCD 12 Pin Gambar Produk
Definisi Pin
| Tidak, tidak. | Simbol | Deskripsi |
| 1 | GND | Tanah |
| 2 | LEDK | Katode Lampu Belakang |
| 3 | LEDA | Anode Lampu Belakang |
| 4 | VCC | Pasokan listrik untuk analog ((2.8V-3.3V) |
| 5 | GND | Tanah |
| 6 | GND | Tanah |
|
7 |
D/C |
Daftar pilih pin D/C = ∆ 1 ∆: Tampilkan data. D/C = √0 √: data perintah. |
| 8 | CS |
Chip pilih pin ((Low ✓ aktif) |
| 9 | SCL | Serial jam pin. |
| 10 | SDA | Masukan data serial |
| 11 | Reset | LCM Reset pin |
| 12 | GND | Tanah |
Karakteristik Listrik
| Parameter | Simbol | Min | Jenis | Maksimal | Satuan |
| Tegangan Pasokan Logika | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| Tegangan Pasokan Analog | VCC | 2.6 | 2.8 | 3.3 |
... |
| Input Current | Aku tahu. |
... |
20 |
... |
mA |
| Luminance |
... |
250 |
... |
Cd/m2 |
Karakteristik lampu latar
| Artikel | Simbol | Min | Jenis | Maksimal | Satuan |
| Tegangan ke depan | Vf | 3.0 | 3.2 | 3.4 | V |
| Arus ke depan | Jika |
... |
20 |
... |
mA |
| Waktu Hidup Operasi |
... |
... |
40000 |
... |
Jam |
Karakteristik optik
| Artikel | Simbol | Kondisi pengukuran | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan | |
| Waktu Tanggapan | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
ms |
|
Sudut pandang |
θ |
φ = 0o | 25 oC | - | 80 | - |
Tingkat |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| Rasio Kontras | CR | - | 25 oC | 800 | - | - | |
|
Warna dari Koordinat CIE |
Putih | X | 25 oC | 0.300 | 0.302 | 0.304 |
- |
| Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
| Merah | X | 25 oC | 0.622 | 0.624 | 0.626 | ||
| Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
|
Hijau |
X | 25 oC | 0.286 | 0.288 | 0.290 | ||
| Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
|
Biru |
X | 25 oC | 0.134 | 0.136 | 0.138 | ||
| Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
| Transmittansi (dengan polarizer) | 4. 18 | 4.65 | % | ||||

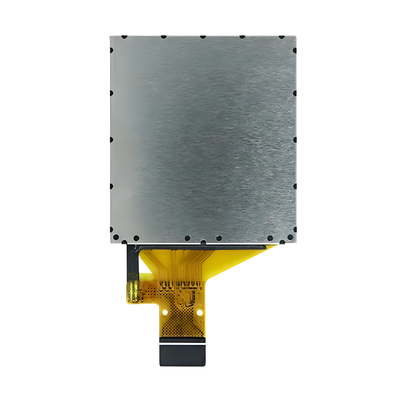

1.3 inci IPS TFT LCD 12 Pin Gambar Produk
