Detail produk:
|
| Produk: | Layar LCD TFT 2,4 inci | layar sentuh: | Panel sentuh resistif |
|---|---|---|---|
| Resolusi: | 240*320 | Dimensi Kaca Penutup: | Dapat disesuaikan |
| Melihat arah: | 12:00 | Antarmuka: | mcu 8/16/18bit RGB, 16/18bit 3/4 GARIS |
| Nomor PIN: | 48 Pin | Hubungan: | Pematerian |
| Luminansi Permukaan: | 350 cd/m2 | IC pengemudi: | ILI9341V |
| Seumur Hidup LED: | 40.000 jam | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | MCU&RGB Interface TFT LCD,LCD TFT 240x320,TFT LCD Dengan RTP |
||
2.4 inci TFT LCD dengan Resistive Touch Panel Pengantar Produk
Ulasan Produk Cepat
Deskripsi
SF-TC240H-8944A-T adalah layar TFT-LCD 2,4 inci dengan resolusi 240x320 piksel dan kecerahan 350 cd/m2.Modul ini menggunakan ILI9341 controller IC yang mendukung MCU 8/16/18bit RGB dan RGB 16/18bit 3/4 Line interfaceDimensi modul layar adalah 42,72 ((W) x 60,26 ((H) x 3,5 ((T) mm, dan area aktif adalah 36,73 ((W) x 48,96 ((H) mm. rentang tegangan suplai untuk analog adalah 2,6V sampai 3,3V; nilai khas adalah 2,8V.
Modul tampilan ini menggunakan arah tampilan layar tipe TN 12:00. Modul SF-TC240H-8944A-T dapat beroperasi pada suhu dari -20 ° C hingga +70 ° C; suhu penyimpanan berkisar dari -30 ° C hingga +80 ° C.
Fitur
| Produk: | 2.4 inci TFT LCD Display |
| Resolusi: | 240*320 |
| Pengemudi IC: | ILI9341V |
| Arah melihat: | 12:00 |
| Nomor Pin: | 48 pin |
| Luminance permukaan: | 350 Cd/m2 |
| Umur LED: | 40,000 Jam |
| Layar sentuh: | Panel Sentuh Resistif |
| Dimensi kaca penutup: | Dapat disesuaikan |
| Antarmuka: | Mcu 8/16/18bit RGB 16/18bit 3/4 LINE SPI |
| Koneksi: | Pemanasan |
| Kepatuhan: | Sesuai dengan REACH & RoHS |

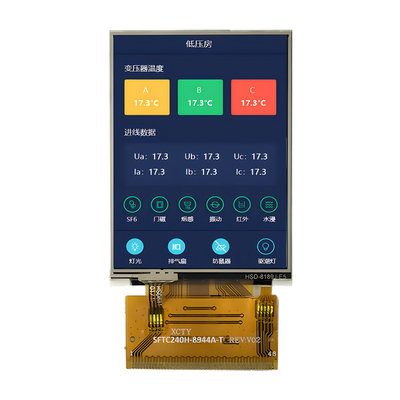

2.4 inci TFT LCD dengan Resistive Touch Panel Gambar Produk
Deskripsi Pin Antarmuka
| Tidak, tidak. | Nama PIN | I/O | Deskripsi |
| 1 | YU | Aku | Pin Panel Sentuh |
| 2 | XL | Aku | Pin Panel Sentuh |
| 3 | YD | Aku | Pin Panel Sentuh |
| 4 | XR | Aku | Pin Panel Sentuh |
| 5 | GND | Aku | Tanah |
| 6 | VCI | Aku | Sumber Daya 2.8V Tegangan |
| 7 | VDD3 | Aku | Sumber Daya 2.8V/1.8V Tegangan |
| 8 | VDD3_P(NC) | - | Buka |
| 9 | BC_CTRL ((NC) | - | Buka |
| 10 | BC ((NC) | - | Buka |
| 11 | TE | O |
Tearing efek output pin untuk menyinkronkan MPU untuk frame menulis, |
| 12-29 | DB17-DB0 | I/O | Tampilan Data I/O |
| 30 | SDA | I/O | Sinyal masukan serial |
| 31 | DOTLCK | Aku | Sinyal Jam Titik untuk Operasi Antarmuka RGB |
| 32 | ENABLE | Aku | Sinyal Aktifkan Data untuk Operasi Antarmuka RGB |
| 33 | HSYNC | Aku | Sinyal sinkronisasi horizontal garis |
| 34 | VSYNC | Aku | Sinyal Sinkronisasi Vertikal Frame |
| 35 | RDX | Aku | Membaca sinyal strobo pin input |
| 36 | WRX | Aku | Menulis sinyal stroboscopic input pin |
| 37 | DCX | Aku | Register pilih sinyal |
| 38 | CSX | Aku | Pin input untuk sinyal pemilihan chip |
| 39 | Reset | Aku | LCM Reset sinyal masukan |
| 40 | IM0 | Aku | Silakan lihat halaman keempat, Pilih mode antarmuka MCU |
| 41 | IM1 | ||
| 42 | IM2 | ||
| 43 | IM3 | ||
| 44 | LED_A | Aku | LED Anode |
| 45 | LED_K1 | Aku | Katode LED |
| 46 | LED_K2 | Aku | Katode LED |
| 47 | LED_K3 | Aku | Katode LED |
| 48 | LED_K4 | Aku | Katode LED |
Rating Maksimal mutlak
| Artikel | Simbol | Nilai | Satuan |
| Tegangan catu daya untuk logika | VDD | 1.6 ~ 3.3 | V |
| Tegangan masukan | Vin | VDD + 0.3 | V |
| Suhu operasi | Topr | -20 sampai 70 | °C |
| Suhu penyimpanan | Tstg | -30 sampai 80 | °C |
Karakteristik DC (VDD=2,8V,Ta=25°C)
| Artikel | Simbol | Min | Jenis | Maksimal | Satuan | Kondisi pengujian |
| Tegangan operasi | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Arus pasokan | IDD | - | - | 5 | mA | VDD = 2,8V, Ta = 25°C |
| Tegangan masukan | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| arus kebocoran masukan | IIL | - Satu.0 | - | 1.0 | mA | VIN=VDD atau VSS |
Lampu latar Karakteristik optik listrik
| Artikel | Simbol | MIN | TYP | Maksimal | UNIT |
Tes |
Catatan |
| Tegangan Pasokan | Vf | 3.0 | 3.2 | 3.4 | V | Jika=80mA | - |
| Pasokan arus | Jika | - | 80 | - | mA | - | - |
| Tegangan kebalikan | Vr | - | - | 5 | V | - | |
| Penghambatan daya | Pd | - | 288 | - | mW | - | |
| Intensitas Cahaya untuk LCM |
|
- | 350 | - | Cd/m2 | Jika=80mA | - |
| Keseragaman untuk LCM | - | 80 | - | - | % | Jika=80 mA | - |
| Warna lampu latar | Putih | ||||||
Spesifikasi panel layar sentuh
| Artikel | Simbol | Min. | Jenisnya. | Max. Apa yang terjadi? | unit | Perhatikan |
| Transparansi | - | - | 82 | - | % | JIS K-7105 |
| Kabut | - | - | 1 | - | % | JIS K-7105 |
| Kekerasan Permukaan | - | - | 3 | - | H | 150gf 45° |
| Kekuatan Pengelupasan FPC | - | 5 | - | N | Ke atas 90° | |
| FPC Bending | - | - | 3 | - | siklus | R=1.0, 90° |
| Kekuatan masukan | - | - | 50 | Gf | - | |
| Tegangan nominal | V touch | 7 | V | DC | ||
| Resistensi sumbu X | Rx | 150 | 500 | FPC PIN | ||
| Resistensi sumbu X | Ry | 200 | 800 | |||
| Linearitas | - | - | ± 1.5 | ± 2.0 | % | - |
| Bicara | - | - | - | 20 | ms | - |
| Resistensi Isolasi | Ri | 10 | - | - | MΩ | - |
| Catatan Kehidupan | - | 1,000,000 | - | - | Waktu | - |
| Input Life | - | 1,000,000 | - | - | Waktu | - |
Kondisi pengujian keandalan
| Artikel | Kondisi | Waktu (jam) | Penilaian |
| Suhu tinggi. | 80°C | 120 |
Tidak ada kelainan dalam fungsi dan penampilan |
|
Suhu tinggi.
|
70°C | 120 | |
| Penyimpanan dengan suhu rendah | -30°C | 120 | |
| Suhu rendah. | -20°C | 120 | |
| Kelembaban | 40°C/ 90%RH | 120 | |
| Siklus Temp Shock Termal |
-20°C ¬ 25°C ® 70°C (0,5 jam ¬ 5 menit ® 0,5 jam) |
10 siklus |

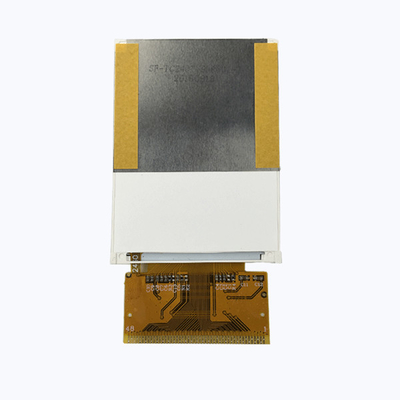

2.4 inci TFT LCD dengan Resistive Touch Panel Gambar Produk
