Detail produk:
|
| Produk: | Layar LCD TFT 2,6 inci | Resolusi: | 480X320 |
|---|---|---|---|
| Melihat arah: | IPS, Semua Sudut Pandang | Layar sentuh: | Panel sentuh resistif (RTP) |
| IC pengemudi: | R61531 | Nomor PIN: | 40 PIN |
| Hubungan: | Jenis konektor FPC | Luminansi Permukaan: | 250 cd/m2 (nit) |
| Suhu Pengoperasian。: | -20 ℃ hingga +70 ℃ | antarmuka: | MCU |
| Seumur Hidup LED: | 40.000 jam | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 480x320 Resistive Touchscreen TFT LCD,2.6 inci Resistive Touchscreen TFT LCD,MCU Interface Resistive Touchscreen TFT LCD |
||
Tentang produk ini Resistive Touchscreen TFT LCD 2,6 "Inch SF-TC260A-9954A-T
Deskripsi
Layar LCD TFT layar sentuh 2,6 inci SF-TC260A-9954A-T adalah produk tampilan yang banyak digunakan dalam berbagai perangkat elektronik.6 inci SF-TC260A-9954A-T: Ukuran diagonal layar adalah 2,6 inci, menggunakan teknologi layar sentuh resistif, antarmuka MCU, resolusi 480x320 piksel, dan teknologi 262K penuh warna,memungkinkan seluruh layar untuk memberikan gambar yang jelas dan jelasMengadopsi teknologi IPS untuk memberikan pengguna sudut pandang yang luas, memastikan kualitas gambar dapat dipertahankan dari sudut yang berbeda.Kisaran suhu kerja produk ini adalah -20 ° C sampai 70 ° C, cocok untuk berbagai lingkungan penggunaan.
Gambar garis besar
Deskripsi PIN
| Tidak, tidak. | Nama PIN | I/O | Deskripsi |
| 1 | YU | I/O | Sinyal input panel sentuh |
| 2 | XL | I/O | Sinyal input panel sentuh |
| 3 | YD | I/O | Sinyal input panel sentuh |
| 4 | XR | I/O | Sinyal input panel sentuh |
| 5 | GND | P | Tanah |
| 6 | IOVCC | P | Sumber Daya 2.8V/1.8V Tegangan |
| 7 | VCI | P | Pasokan listrik2.8V Tegangan |
| 8 | IM0 | Aku | 8BIT/16BIT SELEKSI |
| 9 | GND | P | Tanah |
| 10 | Reset | Aku | LCM Reset sinyal masukan |
| 11 | CS | Aku | Pin input untuk sinyal pemilihan chip |
| 12 | RS | Aku | Sinyal perintah/data pilih. |
| 13 | GND | P | Tanah |
| 14 | WR | Aku | Tulis sinyal strobo |
| 15 | RD | Aku | Membaca sinyal strobo. |
| 16 ~ 31 | DB0-DB15 | I/O | Sinyal data |
| 32 | GND | P | Tanah |
| 33 | LED_A | P | LED Anode |
| 34 | LED_K1 | P | Katode LED |
| 35 | LED_K2 | P | Katode LED |
| 36 | LED_K3 | P | Katode LED |
| 37 | LED_K4 | P | Katode LED |
| 38 | LED_K5 | P | Katode LED |
| 39 | LED_K6 | P | Katode LED |
| 40 | GND | P | Tanah |
Batas absolut maksimum
| Artikel | Simbol | Nilai | Satuan |
| Tegangan catu daya untuk logika | VDD | 1.6 ~ 3.3 | V |
| Tegangan masukan | Vin | VDD + 0.3 | V |
| Suhu operasi | Topr | -20 sampai 70 | °C |
| Suhu penyimpanan | Tstg | -30 sampai 80 | °C |
Karakteristik DC (VDD=2,8V,Ta=25°C)
| Artikel | Simbol | Min | Jenis | Maksimal | Satuan | Kondisi pengujian |
| Tegangan operasi | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Arus pasokan | IDD | - | - | 5 | mA | VDD = 2,8V, Ta = 25°C |
| Tegangan masukan | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| arus kebocoran masukan | IIL | - Satu.0 | - | 1.0 | mA | VIN=VDD atau VSS |
Lampu latar Karakteristik optik listrik
| Artikel | Simbol | MIN | TYP | Maksimal | UNIT |
Tes Kondisi |
Catatan |
| Tegangan Pasokan | Vf | 3 | 3.2 | 3.4 | V | Jika= 90 mA | - |
| Pasokan arus | Jika | - | 90 | - | mA | - | - |
| Tegangan kebalikan | Vr | - | - | 5 | V | - | |
| Penghambatan daya | Pd | - | 192 | - | mW | - | |
| Intensitas Cahaya untuk LCM |
- |
250 | 300 | - | Cd/m2 | Jika= 90 mA | - |
| Keseragaman untuk LCM | - | 80 | - | - | % | Jika= 90 mA | - |
| Warna lampu latar | Putih | ||||||
Spesifikasi panel layar sentuh
| Artikel | Simbol | Min. | Jenisnya. | Max. Apa yang terjadi? | unit | Perhatikan |
| Transparansi | - | - | 82 | - | % | |
| Kabut | - | - | 1 | - | % | |
| Kekerasan Permukaan | - | - | 3 | - | H | |
| Kekuatan Pengelupasan FPC | - | 5 | - | N | ||
| FPC Bending | - | - | 3 | - | siklus | |
| Kekuatan masukan | - | - | 50 | Gf | ||
| Tegangan nominal | V touch | 7 | V | |||
| Resistensi sumbu X | Rx | 200 | 500 | |||
| Resistensi sumbu X | Ry | 400 | 1000 | |||
| Linearitas | - | - | ± 1.5 | ± 2.0 | % | - |
| Bicara | - | - | - | 20 | ms | - |
| Resistensi Isolasi | Ri | 10 | - | - | MΩ | - |
| Catatan Kehidupan | - | 50,000 | - | - | Waktu | - |
| Input Life | - | 1,00,000 | - | - | Waktu | - |
Karakteristik optik
| Tidak, tidak. | PEMBANGUNAN | Simbol | Ketentuan | Spesifikasi | Satuan | Catatan | |||
| Min | Jenis | Maksimal | |||||||
| 1 | Waktu Tanggapan | Tr+Tf | 25°C | - | 15 | - | Nona | (1) (2) | |
| 2 | Transmittansi (Dengan PL) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | Tingkat Kontras | Cr |
θ=0, Sudut pandang normal |
- | 600 | - | - | (1) ((3) | |
| 4 |
Menonton Sudut
|
Hor. | θR | CR>10 | 80 | - | Tingkat | - | |
| θL | 80 | - | |||||||
| Ver. | Θ+ | 80 | - | ||||||
| Aku... | 80 | - | |||||||

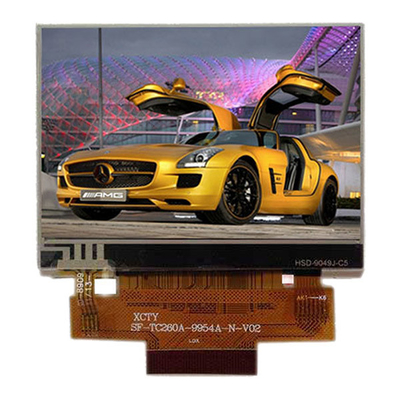

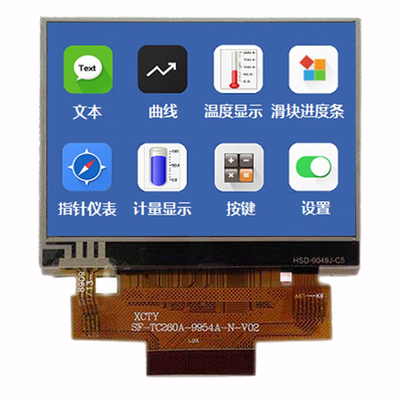

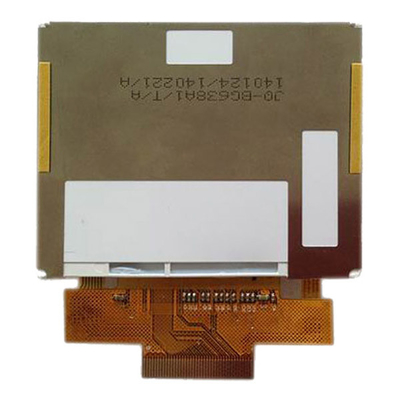

Gambar produk
