Detail produk:
|
| Produk: | 2.8 "TFT LCD MODUL | Resolusi: | 240X320 |
|---|---|---|---|
| Antarmuka: | RGB/MCU | layar sentuh: | Dengan Layar Sentuh Resistif |
| Melihat arah: | jam 12 | Nomor PIN: | 50 PIN |
| Hubungan: | Koneksi tipe FPC | Luminansi Permukaan: | 280-350 cd/m2 |
| Suhu Operasi: | -20 ℃ hingga +70 ℃ | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 2.8 inci Resistive Touchscreen TFT LCD,240*320 Pixels Resistive Touchscreen TFT LCD,MCU Interface Resistive Touchscreen TFT LCD |
||
240x320 2,8 "resistif layar sentuh TFT LCD
Ulasan Produk Cepat
Deskripsi
SF-TC280P-9413B-T adalah modul TFT LCD adalah ukuran diagonal 2,8 inci, 240xRGBx320, tampilan TFT LCD penuh warna.0 x 69.2 x 3,5 mm dan ukuran area aktif 43,2 x 57,6 mm; SF-TC280P-9413B-T LCD TFT terintegrasi dengan pengontrol ILI9341V pada modul, dan tegangan pasokan logisnya berkisar dari 2,6V hingga 3,3V.
SF-TC280P-9413B-T adalah modul LCD mode potret, dengan luminans 350 cd/m2. Jika Anda ingin menggunakannya sebagai mode lanskap atau meningkatkan luminans, silakan hubungi kami untuk dukungan teknis lebih lanjut.
240x320 2,8 " Resistif layar sentuh TFT LCD Gambar
Deskripsi PIN
| Tidak, tidak. | Nama PIN | I/O | Deskripsi |
| 1 | LED-K | Aku | Katode LED |
| 2 | LED-A1 | Aku | LED Anode |
| 3 | LED-A2 | Aku | LED Anode |
| 4 | LED-A3 | Aku | LED Anode |
| 5 | LED-A4 | Aku | LED Anode |
| 6 | IM0 | Aku | Pilih antarmuka sistem.1 |
| 7 | IM1 | ||
| 8 | IM2 | ||
| 9 | IM3 | ||
| 10 | Reset | Aku | Setel ulang pin |
| 11 | VSYNC | Aku | Sinyal sinkronisasi vertikal dalam antarmuka RGB |
| 12 | HSYNC | Aku | Sinyal sinkronisasi horizontal dalam antarmuka RGB |
| 13 | DOTCLK | Aku | Sinyal jam titik untuk operasi antarmuka RGB |
| 14 | DE | Aku | Sinyal aktif data untuk operasi antarmuka RGB |
| 15-32 | DB0-DB17 | I/O | 18bit- Data paralel |
| 33 | SDO | I/O | Serial Output sinyal |
| 34 | SDI | I/O | Data yang keluar pada tepi jatuh dari sinyal SCL |
| 35 | RD | Aku | Membaca sinyal strobo pin input |
| 36 | WR | Aku | Menulis sinyal stroboscopic input pin |
| 37 | D/CX (SCL) | Aku |
Pin ini digunakan jam antarmuka serial di 3-wrie 9-bit / 4-wrie 8-bit antarmuka data serial |
| 38 | CSX | Aku | Chip memilih sinyal |
| 39 | TE | O |
Tearing efek output pin untuk menyinkronkan MPU untuk frame menulis, diaktifkan dengan perintah S/W. |
| 40 | IOVCC | Aku | Sumber Daya 1.8V/ 2.8V Tegangan |
| 41 | IOVCC | Aku | Sumber Daya 1.8V/ 2.8V Tegangan |
| 42 | VCC | Aku | Sumber Daya 2.8V Tegangan |
| 43 | GND | - | Tanah |
| 44 | XR | Aku | Sinyal input panel sentuh |
| 45 | YD | Aku | Sinyal input panel sentuh |
| 46 | XL | Aku | Sinyal input panel sentuh |
| 47 | YU | Aku | Sinyal input panel sentuh |
| 48 | GND | - | Tanah |
| 49 | GND | - | Tanah |
| 50 | GND | - | Tanah |
Rating Maksimal mutlak
| Artikel | Simbol | Nilai | Satuan |
| Tegangan catu daya untuk logika | VDD | 2.6 ~ 3.3 | V |
| Tegangan masukan | Vin | VDD + 0.3 | V |
| Suhu operasi | Topr | -20 sampai 70 | °C |
| Suhu penyimpanan | Tstg | -30 sampai 80 | °C |
Karakteristik DC (VDD=2,8V,Ta=25°C)
| Artikel | Simbol | Min | Jenis | Maksimal | Satuan | Kondisi pengujian |
| Tegangan operasi | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Arus pasokan | IDD | - | - | 5 | mA | VDD = 2,8V, Ta = 25°C |
| Tegangan masukan | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| arus kebocoran masukan | IIL | - Satu.0 | - | 1.0 | mA | VIN=VDD atau VSS |
Lampu latar Karakteristik optik listrik
| Artikel | Simbol | MIN | TYP | Maksimal | UNIT |
Tes Kondisi |
Catatan |
| Tegangan Pasokan | Vf | 3.0 | 3.2 | 3.4 | V | Jika=80 mA | - |
| Pasokan arus | Jika | - | 80 | - | mA | - | - |
| Tegangan kebalikan | Vr | - | - | 5 | V | - | |
| Penghambatan daya | Pd | - | 256 | - | mW | - | |
| Intensitas Cahaya untuk LCM |
- |
280 | 320 | 350 | Cd/m2 | Jika=80mA | - |
| Keseragaman untuk LCM | - | 80 | - | - | % | Jika=80mA | - |
| Warna lampu latar | Putih | ||||||
Spesifikasi panel layar sentuh
| Artikel | Simbol | Min. | Jenisnya. | Max. Apa yang terjadi? | unit | Perhatikan |
| Transparansi | - | - | 82 | - | % | JIS K-7105 |
| Kabut | - | - | 1 | - | % | JIS K-7105 |
| Kekerasan Permukaan | - | - | 3 | - | H | 150gf 45° |
| Kekuatan Pengelupasan FPC | - | 5 | - | N | Ke atas 90° | |
| FPC Bending | - | - | 3 | - | siklus | R=1.0, 90° |
| Kekuatan masukan | - | - | 50 | Gf | - | |
| Tegangan nominal | V touch | 7 | V | DC | ||
| Resistensi sumbu X | Rx | 150 | 550 | FPC PIN | ||
| Resistensi sumbu X | Ry | 300 | 900 | |||
| Linearitas | - | - | ± 1.5 | ± 2.0 | % | - |
| Bicara | - | - | - | 20 | ms | - |
| Resistensi Isolasi | Ri | 10 | - | - | MΩ | - |
| Catatan Kehidupan | - | 1,00,000 | - | - | Waktu | - |
| Input Life | - | 1,000,000 | - | - | Waktu | - |
Karakteristik optik
| Tidak, tidak. | PEMBANGUNAN | Simbol | Ketentuan | Spesifikasi | Satuan | Catatan | |||
| Min | Jenis | Maksimal | |||||||
| 1 | Waktu Tanggapan | Tr+Tf | 25°C | - | 15 | - | Nona | (1) (2) | |
| 2 | Transmittansi (Dengan PL) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | Tingkat Kontras | Cr |
θ=0, Sudut pandang normal |
- | 500 | - | - | (1) ((3) | |
| 4 |
Menonton Sudut
|
Hor. | θR | CR>10 | - | 60 | - | Tingkat | - |
| θL | - | 60 | - | ||||||
| Ver. | Θ+ | - | 45 | - | |||||
| Aku... | - | 60 | - | ||||||

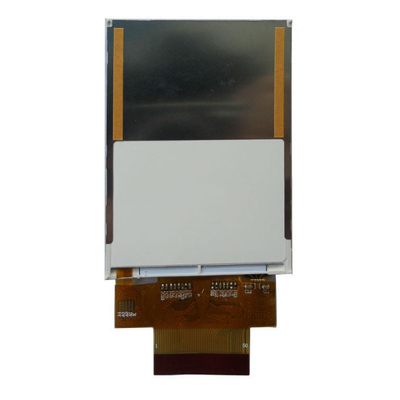

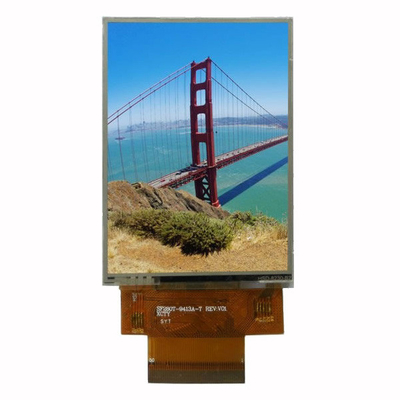

240x320 2,8 " Resistive Touchscreen TFT LCD Gambar Produk
