Detail produk:
|
Produk: | Modul LCD 3,5" Inci | Resolusi: | 320x480 Piksel |
---|---|---|---|
Melihat arah: | jam 12 | layar sentuh: | Panel sentuh resistif |
Dimensi Kaca Penutup: | Disesuaikan/opsional | Antarmuka: | RGB/MCU opsional |
Nomor PIN: | 45 pin | Hubungan: | ZIF FPC |
Luminansi Permukaan: | 300cd/m2 (nits) | Seumur Hidup LED: | 40.000 jam |
Menyoroti: | 320x480 TFT LCD,Resistif Touchscreen TFT LCD,LCD TFT 3 |
3.5 " 320x480 TFT LCD jam 12
Nomor Model SF-TC350H-8677A1-T
SF-TC350H-8677A1-T adalah modul TFT-LCD. Ini terdiri dari panel TFT-LCD, driver IC, FPC,unit lampu belakang dan layar sentuh resistif.5 ′′ area tampilan berisi 320X ((RGB) X480 piksel dan dapat menampilkan hingga 262K warna.Produk ini sesuai dengan kriteria lingkungan RoHS.
SF-TC350H-8677A1-T adalah modul tampilan LCD TFT tipe transmisi TN diagonal 3,5 inci. Ukuran dimensi modul ini adalah 54.48x84.71x3.25 mm, ukuran area aktif adalah 49.66x74.29 mm.Modul tampilan TFT ini menggunakan ILI9488 driver IC yang mendukung antarmuka MCU + RGBModul LCD TFT 320x480 ini memiliki kecerahan 300 cd/m2 dengan rasio kontras (nilai khas) 500:1Modul bekerja dalam suhu -20 sampai +70 °C, suhu penyimpanan berkisar dari -30 sampai +80 °C.

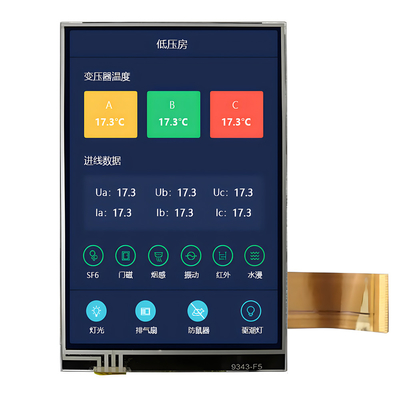

Resistive Touchscreen 3.5 " TFT LCD produk Gambar
Deskripsi PIN
Tidak, tidak. | Nama PIN | I/O | Deskripsi |
1 | GND | Aku | Tanah |
2 | LEDA | O | LED Anode |
3 | LEDK | O | Katode LED |
4 | GND | Aku | Tanah |
5 | VCC | Aku | Sumber Daya 2.8V Tegangan |
6 | VCC | Aku | Sumber Daya 2.8V Tegangan |
7 | GND | Aku | Tanah |
8 | Reset | Aku | LCM Reset sinyal masukan |
9 | VSYNC | Aku | Sinyal Sinkronisasi Vertikal Frame |
10 | HSYNC | Aku | Sinyal sinkronisasi horizontal garis |
11 | DOTCLK | Aku | Sinyal Jam Titik untuk Operasi Antarmuka RGB |
12 | ENABLE | Aku | Sinyal Aktifkan Data untuk Operasi Antarmuka RGB |
13 | GND | Aku | Tanah |
14 | IM0 | Aku | Pilih sinyal mode antarmuka. |
15 | IM2 | Aku | Pilih sinyal mode antarmuka. |
16-31 | DB15-DB0 | I/O | Tampilan Data I/O |
32 | GND | Aku | Tanah |
33 | SDA | Aku | Sinyal masukan serial |
34 | WRX-SCL | Aku | Membaca sinyal strobo pin input |
35 | CSX | Aku | Pin input untuk sinyal pemilihan chip |
36 | GND | Aku | Tanah |
37 | XR | O | Pin Panel Sentuh |
38 | YD | O | Pin Panel Sentuh |
39 | XL | O | Pin Panel Sentuh |
40 | YU | O | Pin Panel Sentuh |
41 | DCX | Aku | Sinyal pilihan register |
42 | IM1 | Aku | Pilih sinyal mode antarmuka. |
43 | RDX | Aku | Membaca sinyal |
44 | GND | Aku | Tanah |
45 | TE | Aku | Berfungsi sebagai sinyal keluar TE (Tearing Effect) |
Rating Maksimal mutlak
Artikel | Simbol | Nilai | Satuan |
Tegangan catu daya untuk logika | VDD | 1.6 ~ 3.3 | V |
Tegangan masukan | Vin | VDD + 0.3 | V |
Suhu operasi | Topr | -20 sampai 70 | °C |
Suhu penyimpanan | Tstg | -30 sampai 80 | °C |
Karakteristik DC (VDD=2,8V,Ta=25°C)
Artikel | Simbol | Min | Jenis | Maksimal | Satuan | Kondisi pengujian |
Tegangan operasi | VDD | 2.6 | 2.8 | 3.3 | V | - |
Arus pasokan | IDD | - | - | 5 | mA | VDD = 2,8V, Ta = 25°C |
Tegangan masukan | HIV | 0.8VDD | - | VDD | V | - |
VIL | 0 | - | 0.2VDD | V | ||
arus kebocoran masukan | IIL | - Satu.0 | - | 1.0 | mA | VIN=VDD atau VSS |
Lampu latar Karakteristik optik listrik
Artikel | Simbol | MIN | TYP | Maksimal | UNIT |
Tes Kondisi |
Catatan |
Tegangan Pasokan | Vf | - | 19.2 | - | V | Jika=20 mA | - |
Pasokan arus | Jika | - | 20 | - | mA | - | - |
Tegangan kebalikan | Vr | - | - | 5 | V | - | |
Penghambatan daya | Pd | - | - | - | mW | - | |
Intensitas Cahaya untuk LCM |
- |
- | 300 | - | Cd/m2 | Jika = 20mA | - |
Keseragaman untuk LCM | - | 80 | - | - | % | Jika=20 mA | - |
Warna lampu latar | Putih |
Spesifikasi panel layar sentuh
Artikel | Simbol | Min. | Jenisnya. | Max. Apa yang terjadi? | unit | Perhatikan |
Transparansi | - | - | 82 | - | % | JIS K-7105 |
Kabut | - | - | 1 | - | % | JIS K-7105 |
Kekerasan Permukaan | - | - | 3 | - | H | 150gf 45° |
Kekuatan Pengelupasan FPC | - | 5 | - | N | Ke atas 90° | |
FPC Bending | - | - | 3 | - | siklus | R=1.0, 90° |
Kekuatan masukan | - | - | 50 | Gf | - | |
Tegangan nominal | V touch | 7 | V | DC | ||
Resistensi sumbu X | Rx | 150 | 500 | FPC PIN | ||
Resistensi sumbu X | Ry | 300 | 900 | |||
Linearitas | - | - | ± 1.5 | ± 2.0 | % | - |
Bicara | - | - | - | 15 | ms | - |
Resistensi Isolasi | Ri | 10 | - | - | MΩ | - |
Catatan Kehidupan | - | 100,000 | - | - | Waktu | - |
Input Life | - | 1,000,000 | - | - | Waktu | - |
Karakteristik optik
Tidak, tidak. | PEMBANGUNAN | Simbol | Ketentuan | Spesifikasi | Satuan | Catatan | |||
Min | Jenis | Maksimal | |||||||
1 | Waktu Tanggapan | Tr+Tf | 25°C | - | 12 | 24 | Nona | (1) (2) | |
2 | Transmittansi ((Tanpa Polarizer) | T ((%) | - | - | 14.74 | - | - | - | |
3 | Tingkat Kontras | Cr |
θ=0, Sudut pandang normal |
400 | 500 | - | - | (1) ((3) | |
4 |
Menonton Sudut
|
Hor. | θR | CR>10 | - | 70 | - | Tingkat | - |
θL | - | 70 | - | ||||||
Ver. | Θ+ | - | 70 | - | |||||
Aku... | - | 60 | - | ||||||
5 | Kromatisitas | Putih | X | C-light | 0.283 | 0.303 | 0.323 | - | - |
Y | 0.305 | 0.325 | 0.345 | ||||||
Merah | X | 0.606 | 0.626 | 0.646 | |||||
Y | 0.314 | 0.334 | 0.354 | ||||||
Hijau | X | 0.257 | 0.277 | 0.297 | |||||
Y | 0.529 | 0.549 | 0.569 | ||||||
Biru | X | 0.122 | 0.142 | 0.162 | |||||
Y | 0.102 | 0.122 | 0.142 |

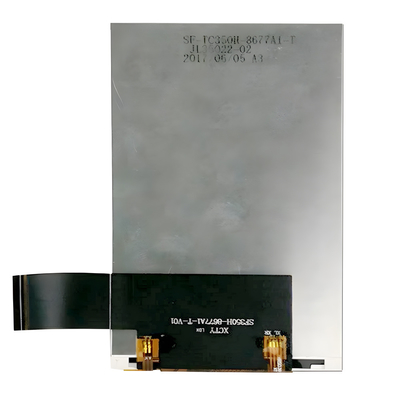

Resistive Touchscreen 3,5" TFT LCD Gambar Produk
