Detail produk:
|
Produk: | 2.8 inci TFT Display | Resolusi: | 240*320 |
---|---|---|---|
Melihat arah: | 12:00 | Antarmuka: | SPI |
IC pengemudi: | ILI9341V | layar sentuh: | tanpa panel sentuh |
Dimensi Kaca Penutup: | Dapat disesuaikan | Nomor PIN: | 13 pin |
Hubungan: | FPC | Luminansi Permukaan: | 500 cd/m2 |
Seumur Hidup LED: | 40.000 jam | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | Layar TFT LCD 2,8 inci,SPI Serial Interface TFT LCD Display |
2.8 inci TFT LCD Display 240x320 Titik TN SPI Interface Pambuka Produk
Ulasan Produk Cepat
Deskripsi
SF-TC280P-8722B-N adalah modul SPI TFT-LCD mode potret 2,8 inci dengan resolusi 240x320 piksel. Modul lcd SF-TC280P-8722B-N dibangun dengan IC ILI9341V; mendukung antarmuka SPI;tegangan operasi ((Vdd) berkisar dari 2.6V sampai 3.3V, nilai khas 2.8V. Arah pandang modul ini adalah jam 12 dan rasio kontras 400:1.
SF-TC280P-8722B-N adalah TFT-LCD mode Portrait dengan kecerahan 500 nits (nilai khas). SF-TC280P-8722B-N dapat dioperasikan pada suhu dari -20 °C hingga +70 °C,suhu penyimpanan berkisar dari -30°C sampai +80°CIni sangat ideal untuk sistem pintu keamanan, pemutar audio mini, monitor bayi, dan perangkat genggam lainnya.

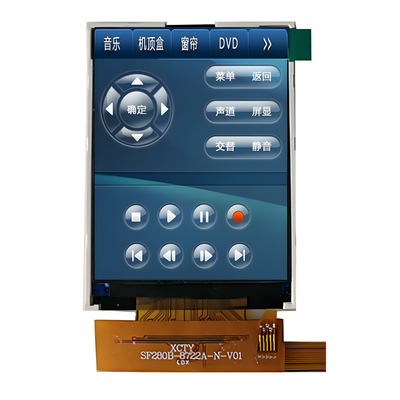

2.8 inci TFT LCD Display 240x320 Titik TN SPI Interface Gambar Produk
Deskripsi PIN
Tidak, tidak. | Nama PIN | I/O | Deskripsi |
1 | LEDK | Aku | Katode LED |
2 | LEDA | Aku | LED Anode |
3 | GND | Aku | Power ground |
4 | CS | Aku | Pin input untuk sinyal pemilihan chip |
5 | RS | Aku | Dalam SPI 4 baris, pin ini digunakan sebagai D/CX (data/selection command). |
6 | SCL | Aku | Dalam Serial Interface, ini digunakan sebagai SCL. |
7 | Reset | Aku | Pin ini digunakan untuk memilih Data atau Perintah di antarmuka paralel |
8 | SDO | I/O | Sinyal output |
9 | SDA | Aku | Sinyal masukan |
10 | GND | Aku | Power ground |
11 | VDD | Aku | Pasokan listrik1.8V/2.8V Tegangan |
12 | VDD | Aku | Pasokan listrik2.8V Tegangan |
13 | GND | Aku | Power ground |
Rating Maksimal mutlak
Artikel | Simbol | Nilai | Satuan |
Tegangan catu daya untuk logika | VDD | 1.6 ~ 3.3 | V |
Tegangan masukan | Vin | VDD + 0.3 | V |
Suhu operasi | Topr | -20 sampai 70 | °C |
Suhu penyimpanan | Tstg | -30 sampai 80 | °C |
Karakteristik DC (VDD=2,8V,Ta=25°C)
Artikel | Simbol | Min | Jenis | Maksimal | Satuan | Kondisi pengujian |
Tegangan operasi | VDD | 2.6 | 2.8 | 3.3 | V | - |
Arus pasokan | IDD | - | 12 | 15 | mA | VDD = 2,8V, Ta = 25°C |
Tegangan masukan | HIV | 0.8VDD | - | VDD | V | - |
VIL | 0 | - | 0.2VDD | V | ||
arus kebocoran masukan | IIL | - Satu.0 | - | 1.0 | mA | VIN=VDD atau VSS |
Lampu latar Karakteristik optik listrik
Artikel | Simbol | MIN | TYP | Maksimal | UNIT |
Tes Kondisi |
Catatan |
Tegangan Pasokan | Vf | 3.0 | 3.2 | 3.4 | V | Jika = 80MA | - |
Pasokan arus | Jika | - | 80 | 80 | mA | - | - |
Tegangan kebalikan | Vr | - | - | 5 | V | - | |
Penghambatan daya | Pd | - | 256 | - | mW | - | |
Intensitas Cahaya untuk LCM |
- |
- | 500 | - | Cd/m2 | Jika = 80MA | Tanpa CTP |
Keseragaman untuk LCM | - | 80 | - | - | % | Jika = 80MA | - |
Warna lampu latar | Putih |
Karakteristik optik
Tidak, tidak. | PEMBANGUNAN | Simbol | Ketentuan | Spesifikasi | Satuan | Catatan | |||
Min | Jenis | Maksimal | |||||||
1 | Waktu Tanggapan | Tr+Tf | 25°C | - | 25 | - | Nona | (1) (2) | |
2 | Tingkat Kontras | Cr |
θ=0, Sudut pandang normal |
300 | 400 | - | - | (1) ((3) | |
3 |
Menonton Sudut
|
Hor. | θR | CR>10 | 60 | - | Tingkat | - | |
θL | 60 | - | |||||||
Ver. | Θ+ | - | 60 | - | |||||
Aku... | - | 45 | - |

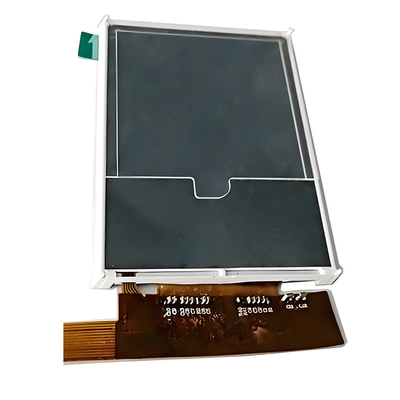

2.8 inci TFT LCD Display 240x320 Titik TN SPI Interface Gambar Produk
