Detail produk:
|
| Produk: | Layar LCD TFT 4,3 inci | Resolusi: | 480x800 Piksel |
|---|---|---|---|
| Antarmuka: | RGB | Melihat arah: | Semua sudut pandang (IPS) |
| layar sentuh: | Dengan Layar Sentuh Resistif | Luminansi Permukaan: | 300 cd/m2 (Dapat disesuaikan) |
| IC pengemudi: | HX8369-A01 | Tegangan Mengemudi: | 2,8 V |
| Suhu Operasi: | -20 ℃ hingga +70 ℃ | suhu penyimpanan: | -30°C sampai +80°C |
| Hubungan: | ZIF FPC (Dapat Disesuaikan) | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 480X800 IPS TFT LCD Display,Jenis Potret IPS TFT LCD Display,RGB Interface IPS TFT LCD Display |
||
4.3 Inch IPS TFT 480X800 LCD Display, Portrait Type 4.3 Inch RGB Interface Pambuka Produk TFT
Ulasan Produk Cepat
Ukuran: 4,3 inci IPS TFT
Resolusi: 480 x 800 titik
Arah pandang: IPS semua sudut pandang
¢ Antarmuka: RGB
¢ Driver IC:HX8369
Pengendalian: Tidak
¢ Kecerahan (cd/m2): 300
Layar sentuh: Panel sentuh resistif
Deskripsi Produk
Modul tampilan grafis TFT ini adalah diagonal 4,3 inci, TFT penuh warna.dan memiliki layar sentuh resistif terintegrasi dengan koneksi dibawa keluar ke konektor TAB utama untuk tampilan.
LCD TFT ini memiliki pengontrol internal dan tegangan tunggal 2,8v untuk pasokan dan logika.
Modul ini terlihat mengagumkan, menampilkan semua informasi dalam warna penuh.
Informasi Produk
| Produk: | 4.3 inci TFT LCD Display |
| Resolusi: | 480x800 piksel |
| Antarmuka: | RGB |
| Arah melihat: | Semua sudut pandang (IPS) |
| Layar sentuh: | Dengan Resistive Touch Screen |
| Luminance permukaan: | 300 Cd/m2 (Dipersonalisasi) |
| Pengemudi IC: | HX8369-A01 |
| Tegangan penggerak: | 2.8 V |
| Operasi Temp.: | -20°C sampai +70°C |
| Temp penyimpanan: | -30°C sampai +80°C |
| Koneksi: | ZIF FPC (Dipersonalisasi) |
| Kepatuhan: | Sesuai dengan REACH & RoHS |

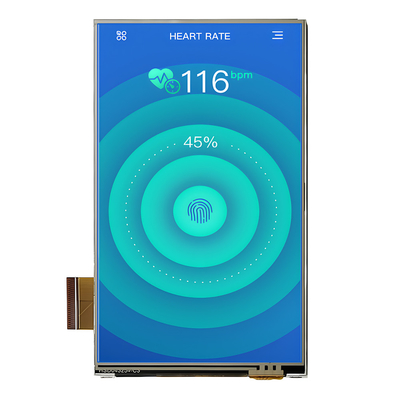

4.3 inci IPS TFT 480X800 LCD Display, Portret Jenis 4.3 Inch RGB Antarmuka TFT Gambar Produk
Definisi Pin
| Tidak, tidak. | Nama Pin | I/O | Deskripsi |
| 1 | GND | Aku | Tanah |
| 2 | LEDA | O | LED Anode |
| 3 | LEDK | O | Katode LED |
| 4 | VCC | Aku | Sumber Daya 2.8V Tegangan |
| 5 | IOVCC | Aku | Sumber Daya 2.8V/1.8V Tegangan |
| 6 | SDO | Aku | Sinyal input serial |
| 7 | SDI | Aku | Sinyal masukan serial |
| 8 | GND | Aku | Tanah |
| 9 | SCL_WR | Aku | Membaca sinyal strobo pin input |
| 10 | CS | Aku | Pin input untuk sinyal pemilihan chip |
| 11 | NC | Aku | NC |
| 12 | Reset | Aku | LCM Reset sinyal masukan |
| 13-20 | R0-R7 | I/O | Tampilan Data I/O |
| 21-28 | G0-G7 | I/O | Tampilan Data I/O |
| 29-36 | B0-B7 | I/O | Tampilan Data I/O |
| 37 | DE | Aku | Sinyal Aktifkan Data untuk Operasi Antarmuka RGB |
| 38 | GND | Aku | Tanah |
| 39 | PLK | Aku | Sinyal Jam Titik untuk Operasi Antarmuka RGB |
| 40 | GND | Aku | Tanah |
| 41 | HS | Aku | Sinyal sinkronisasi horizontal garis |
| 42 | VS | Aku | Sinyal Sinkronisasi Vertikal Frame |
| 43 | ID | - | - |
| 44 | PWM | Aku | Pin ini terhubung ke driver LED eksternal. |
| 45-46 | GND | Aku | Tanah |
| 47 | YU | O | Pin Panel Sentuh |
| 48 | XL | O | Pin Panel Sentuh |
| 49 | YD | O | Pin Panel Sentuh |
| 50 | XR | O | Pin Panel Sentuh |
| 51 | GND | Aku | Tanah |
Karakteristik DC
| Artikel | Simbol | Min | Jenis | Maksimal | Satuan | Kondisi pengujian |
| Tegangan operasi | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Arus pasokan | IDD | - | - | 5 | mA | VDD = 2,8V, Ta = 25°C |
| Tegangan masukan | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| arus kebocoran masukan | IIL | - Satu.0 | - | 1.0 | mA | VIN=VDD atau VSS |
Catatan: Tegangan yang lebih tinggi dari di atas dapat merusak modul.
Lampu latar Karakteristik optik listrik
| Artikel | Simbol | MIN | TYP | Maksimal | UNIT |
Tes Kondisi |
Catatan |
| Tegangan Pasokan | Vf | - | 25.6 | - | V | Jika=20 mA | - |
| Pasokan arus | Jika | - | 20 | - | mA | - | - |
| Tegangan kebalikan | Vr | - | - | 5 | V | - | |
| Penghambatan daya | Pd | - | - | - | mW | - | |
| Intensitas Cahaya untuk LCM |
- |
- | 300 | - | Cd/m2 | Jika = 20mA | - |
| Keseragaman untuk LCM | - | 80 | - | - | % | Jika=20 mA | - |
| Warna lampu latar | Putih | ||||||
Karakteristik optik
| Tidak, tidak. | PEMBANGUNAN | Simbol | Ketentuan | Spesifikasi | Satuan | |||
| Min | Jenis | Maksimal | ||||||
| 1 | Waktu Tanggapan | Tr+Tf | 25°C | - | 15 | - | Nona | |
| 2 | Transmittansi (Dengan PL) | T ((%) | - | - | 7.1 | - | - | |
| 3 | Tingkat Kontras | Cr |
θ=0, Sudut pandang normal |
- | 250 | - | - | |
| 4 |
Menonton Sudut
|
Hor. | θR | CR>10 | - | 80 | - | Tingkat |
| θL | - | 80 | - | |||||
| Ver. | Θ+ | - | 80 | - | ||||
| Aku... | - | 80 | - | |||||

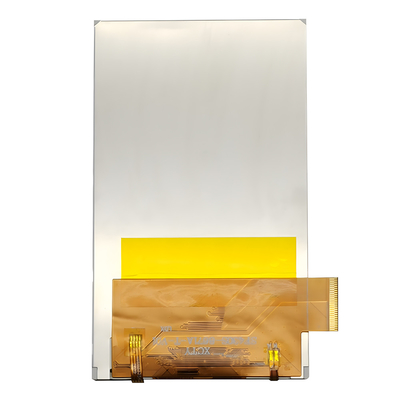

4.3 inci IPS TFT 480X800 LCD Display, Portret Jenis 4.3 Inch RGB Antarmuka TFT Gambar produk
TFT LCD Display Module Manufacturer - lebih dari 300 item standar TFT di jalur
SAEF Technology adalah produsen terkemuka global TFT LCD yang berbasis di China. SAEF menawarkan berbagai macam modul TFT ukuran kecil hingga menengah dalam ukuran mulai dari 0,96", 1.22" bulat, 1,28 "bulat,1.44", 1.54", 1.77, 2", 2.1" bulat, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14",15 ", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" dan 28" TFT (ukuran diagonal area aktif) dan sebagainya. Ada lebih dari 300 model standar TFT yang terdaftar di situs web ini;Selain itu, hampir setiap item dapat diterima untuk berasal dari item standar untuk memenuhi kebutuhan pelanggan.
Tampilan TFT SAEF memenuhi standar industri termasuk modul TFT-LCD standar, IPS TFT, TFT LCD kecerahan tinggi (tampilan yang dapat dibaca sinar matahari), panel TFT dengan papan pengontrol,Tipe batang TFT, Wide Temperature TFT LCD. Tampilan ini termasuk mode lanskap atau potret.Tampilan LCD SAEF TFT tersedia dalam berbagai resolusi serta layar sentuh opsional dalam resistif dan proyektif kapasitif (PCAP layar sentuh) teknologiBanyak modul TFT kami memiliki lebih dari satu antarmuka yang tersedia termasuk MCU, RGB, TTL, LVDS dan MIPI DSI.Modul TFT SAEF sangat cocok untuk sejumlah aplikasi termasuk kontrol industri, mesin kopi, peralatan medis, sistem POS, otomatisasi, navigator GPS, barang putih, kontrol energi, telekomunikasi, peralatan medis dan sebagainya
