Detail produk:
|
| Produk: | 4.3 inci Resistive Touchscreen TFT | Resolusi: | 480x272 |
|---|---|---|---|
| Melihat arah: | IPS, Semua Sudut Pandang | IC pengemudi: | ST7283 |
| Layar sentuh: | Panel sentuh resistif (RTP) | Nomor PIN: | 40 PIN |
| Hubungan: | ZIF FPC 46mm | Luminansi Permukaan: | 500 cd/m2 (nit) |
| Tegangan operasi: | 3.3V | antarmuka: | RGB |
| Suhu Operasi: | 20°C sampai +70°C | suhu penyimpanan: | -30°C sampai +80°C |
| Seumur Hidup LED: | 40.000 jam | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | IPS Resistive Touchsceen,4.3 inci TFT LCD modul,480x272 titik TFT LCD Modul |
||

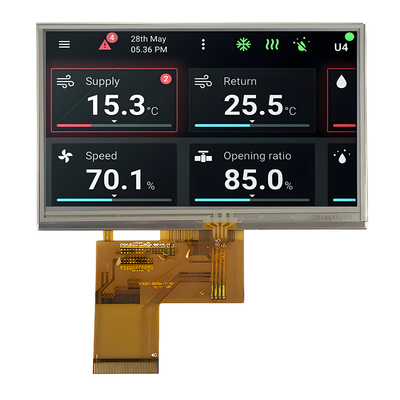

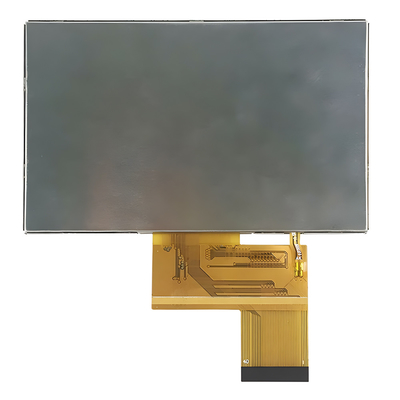

Tentang item ini SFTO430JS-7025A-T 4.3 Inch IPS Resistive Touchsceen TFT
Saef Technology SFTO430JS-7025A-T adalah modul LCD TFT berkinerja tinggi berukuran 4,3 inci yang dirancang untuk berbagai aplikasi.menawarkan fleksibilitas dalam konektivitasTegangan catu daya untuk modul ini berkisar dari 3V hingga 3,6V, dengan nilai khas 3,3V. Modul LCD TFT ini adalah tipe IPS, menawarkan sudut pandang penuh untuk pengalaman menonton yang konsisten.Dengan kecerahan 500 nits, ini cocok untuk digunakan baik di dalam maupun di luar ruangan, memastikan keterbacaan dalam berbagai kondisi pencahayaan.
The module's wide operating temperature range -20℃ to +70℃ and storage temperature range of -30℃ to +80℃ make it ideal for industrial and commercial applications where devices may be subjected to temperature extremes.
SFTO430JS-7025A-T adalah solusi serbaguna untuk berbagai aplikasi, termasuk tetapi tidak terbatas pada:
- Peralatan industri
- Scanner
- Sistem otomatisasi rumah
- Sistem kontrol akses
- Peralatan pemantauan
- Analyzer
- Sistem keamanan
Kemampuan layar sentuh resistifnya memungkinkan interaksi pengguna, menjadikannya pilihan yang ramah pengguna untuk perangkat yang membutuhkan fungsi layar dan sentuh.SFTO430JS-7025A-T adalah solusi tampilan yang kuat dan andal untuk aplikasi di mana visibilitas tinggi dan daya tahan sangat penting.
Informasi Produk
| Produk: | 4.3 inci Resistive Touchscreen TFT |
| Resolusi: | 480x272 |
| Luminance permukaan: | 500 Cd/m2 (nits) |
| Arah melihat: | IPS, semua sudut pandang |
| Antarmuka: | RGB |
| Pengemudi IC: | ST7283 |
| Nomor Pin: | 40 pin |
| Layar sentuh: | Resistive Touch Panel (RTP) |
| Koneksi: | ZIF FPC 46mm |
| Tegangan operasi: | 3.3V |
| Operasi Temp.: | -20°C sampai +70°C |
| Temp penyimpanan: | -30°C sampai +80°C |
| Umur LED: | 40,000 Jam |
| Kepatuhan: | Sesuai dengan REACH & RoHS |
Gambar Bentuk Mekanis
Definisi Pin
| Tidak, tidak. | Nama PIN | I/O | Deskripsi |
| 1 | LED-K | Aku | Katode LED |
| 2 | LED-A | Aku | LED Anode |
| 3 | VSS | Aku | Power Ground |
| 4 | VDD | Aku | Sumber Daya |
| 5- 12 | R00-R07 | Aku | RED Sinyal Data (LSB) |
| 13-20 | G00-G07 | Aku | GREEN Sinyal data (GSB) |
| 21-28 | R00-R07 | Aku | Sinyal data biru (LSB) |
| 29 | VSS | Aku | Power Ground |
| 30 | DLCK | Aku | Sinyal Jam untuk Sampel setiap tanggal |
| 31 | DISP | Aku | Tampilkan sinyal ON/OFF |
| 32 | HSYNC | Aku | Sinyal sinkronisasi horizontal |
| 33 | VSYNC | Aku | Sinyal sinkronisasi vertikal |
| 34 | DE | Aku | Input Data memungkinkan kontrol |
| 35 | NC | - | Buka |
| 36 | GND | Aku | Power Ground |
| 37 | XR | Aku | PIN Panel Sentuh |
| 38 | YD | Aku | PIN Panel Sentuh |
| 39 | XL | Aku | PIN Panel Sentuh |
| 40 | YU | Aku | PIN Panel Sentuh |
Batas absolut maksimum
| Artikel | Simbol | Nilai | Satuan |
| Tegangan catu daya untuk logika | VDD | 3.0-3.6 | V |
| Tegangan masukan | Vin | VDD + 0.3 | V |
| Suhu operasi | Topr | -20 sampai 70 | °C |
| Suhu penyimpanan | Tstg | -30 sampai 80 | °C |
| Artikel | Simbol | Min | Jenis | Maksimal | Satuan | Kondisi pengujian |
| Tegangan operasi | VDD | 3.0 | 3.3 | 3.6 | V | - |
| Arus pasokan | IDD | - | TBD | - | mA | VDD = 3,3V, Ta = 25°C |
| Tegangan masukan | HIV | 0.7VDD | - | VDD | V | - |
| VIL | 0 | - | 0.3VDD | V | ||
| arus kebocoran masukan | IIL | - | TBD | - | mA | VIN=VDD atau VSS |
Lampu latar Karakteristik optik listrik
| Artikel | Simbol | MIN | TYP | Maksimal | UNIT |
Tes Kondisi |
Catatan |
| Tegangan Pasokan | Vf | 20.3 | 22.4 | 24 | V | Jika = 20mA | - |
| Pasokan arus | Jika | - | 20 | - | mA | - | - |
| Tegangan kebalikan | Vr | - | - | 5 | V | - | |
| Penghambatan daya | Pd | - | 448 | - | mW | - | |
| Intensitas Cahaya untuk LCM |
- |
- | 500 | - | Cd/m2 | Jika = 20mA | - |
| Keseragaman untuk LCM | - | 70 | 75 | - | % | Jika = 20mA | - |
| Warna lampu latar | Putih | ||||||
