Detail produk:
|
| Produk: | 7.6 inci Layar LCD Square | Resolusi: | 800*800 titik |
|---|---|---|---|
| antarmuka: | MIPI | Luminansi Permukaan: | 1000 cd/m2(nit) |
| Melihat arah: | IPS, Semua Sudut Pandang | Layar sentuh: | Dapat disesuaikan |
| Pengontrol LCD: | ILI9881C | kaca penutup: | Dapat disesuaikan |
| Suhu Operasi: | -20°C hingga +70°C | suhu penyimpanan: | -25°C hingga +75°C |
| Cahaya: | 1000 nit | Hubungan: | ZIF FPC |
| Seumur Hidup LED: | 40.000 jam | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | Layar LCD TFT persegi,1000 Nits TFT LCD Display,7.6 inci TFT layar LCD |
||
Saef Technology SFTO760GX-7109AN: Modul LCD TFT berkinerja tinggi 7,6 inci
Memperkenalkan Saef Technology SFTO760GX-7109AN, modul LCD TFT 7,6 inci yang serbaguna yang dirancang untuk berbagai aplikasi.Layar berbentuk persegi ini memiliki resolusi 800x800 piksel dan dilengkapi sirkuit terintegrasi ILI9881C canggih, yang menggabungkan fungsi controller dan driver sambil mendukung antarmuka MIPI.
Spesifikasi utama:
SFTO760GX-7109AN dirancang untuk kinerja di lingkungan indoor dan outdoor, menjadikannya pilihan yang ideal untuk peralatan industri, sistem otomatisasi rumah, sistem kontrol akses,peralatan pemantauanDengan kecerahan tinggi dan rentang operasi suhu yang luas, 7.Modul tampilan LCD IPS TFT 6 inci memberikan solusi yang dapat diandalkan untuk berbagai kebutuhan tampilan.
Jelajahi kemungkinan dengan Saef Technology SFTO760GX-7109AN, modul tampilan multifungsi yang meningkatkan aplikasi Anda dengan kejelasan dan daya tahan.
Informasi Produk
| Produk: | 7.6 Inch Square LCD Display |
| Resolusi: | 800*800 Titik |
| Luminance permukaan: | 1000 Cd/m2 ((nits) |
| Antarmuka: | MIPI |
| Layar sentuh: | Dapat disesuaikan |
| Dimensi kaca penutup: | Dapat disesuaikan |
| Arah melihat: | IPS, semua sudut pandang (85/85/85/85) |
| Kontroler LCD: | ILI9881C |
| Suhu operasi: | -20°C sampai +70°C |
| Temp penyimpanan: | -25°C sampai +75°C |
| Cahaya: | 1000 Nits |
| Umur LED: | 40,000 Jam |
| Koneksi: | ZIF FPC |
| Kepatuhan: | Sesuai dengan REACH & RoHS |

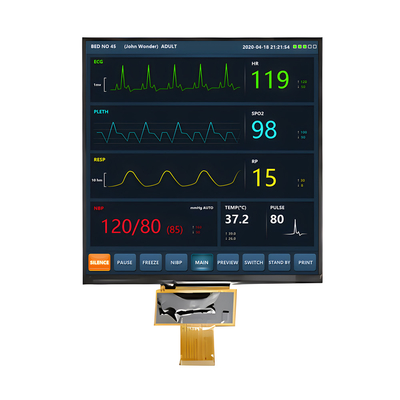

7.6 Inch Square TFT LCD Display 800x800 Pixels 1000 Nits MIPI Interface Gambar Produk
Rating absolut maksimum
| Parameter | Simbol | Min | Maksimal | Satuan | Catatan |
| Tegangan Pasokan Daya | VCI ~ GND | - 0.3 | +6.5 | V | |
| Tegangan Pasokan Daya 2 | IOVCC ~ GND | - 0.3 | +3.3 | V | |
| Jangkauan Tegangan Masuk Logis | ViN | - 0.3 | IOVCC+0.3 | V | |
| Rentang Tegangan Keluar Logis | Vo | - 0.3 | IOVCC+0.3 | V | |
| Suhu operasi | Topr | - 20 | +70 | °C | |
| Suhu penyimpanan | Tstg | -25 | +75 | °C |
Karakteristik DC
| Parameter | Simbol | Min | Jenis | Maksimal | Satuan |
| Tegangan suplai untuk sirkuit analog | VCl | 2.5 | 3.3 | 3.6 | V |
| Tegangan pasokan untuk sirkuit logika | IOVCC | 1.65 | 1.8 | 3.3 | V |
| Tegangan masuk "H'leve | VH | 0.7*IOVCC | IOVCC | V | |
| Tegangan masukan "L'leve" | VL | GND | 0.3*IOVCC | V | |
| Tegangan output "H"level | Voh | 0.8*IOVCCl | IOVCC | V | |
| Tegangan keluar "L'leve" | Vol | GND | 0.2*IOVCC | V |
Definisi Pin
| Pin Tidak, tidak. | Simbol | Deskripsi |
| 1 | LEDA | Anode lampu latar LED |
| 2 | LEDK | Katode lampu latar LED. |
| 3 | LEDK | Katode lampu latar LED |
| 4 | VCl | Sumber daya untuk daya analog |
| 5 | IOVCC | Sumber daya listrik untuk sirkuit daya logika dan I/O |
| 6 | Reset | Sinyal reset (kurang aktif) |
| 7 | TE | Kekuatan efek merobek |
| 8 | PWM | Output frekuensi PWM untuk kontrol driver LCD. |
| 9 | GND | Power ground |
| 10 | MIPI_DP0 | jalur data MIPI-DSI 0 pin input positif |
| 11 | MIPI_DNO | jalur data MIPI-DSI 0 pin input negatif |
| 12 | GND | Power ground |
| 13 | MIPI_DP1 | jalur data MIPI-DSI 1 pin input positif |
| 14 | MIPI_DN1 | MIPI-DSI data lane 1 pin input negatif |
| 15 | GND | Power ground |
| 16 | MIPI_CLKP | jalur data MIPl-DSI dengan dua pin input. |
| 17 | MIPI_CLKN | Pin input jalur data MIPI-DSI negatif |
| 18 | GND | Power ground |
| 19 | MIPI_DP2 | jalur data MIPI-DSI 2 pin input positif |
| 20 | MIPI_DN2 | MIPI-DSI data lane 2 pin input negatif |
| 21 | GND | Kekuatan dasar |
| 22 | MIPI_DP3 | jalur data MIPI-DSI 3 pin input positif |
| 23 | MIPI_DN3 | MIPI-DSI data lane 3 pin input negatif |
| 24 | GND | Power ground |
| 25 | TP_INT | INT pin untuk CTP ((NC) |
| 26 | TP SDA | SDA pin untuk CTP ((NC) |
| 27 | TP_SCL | Pin SCL untuk CTP ((NC) |
| 28 | TP_RESET | Reset pin untuk TP(NC) |
| 29 | TP_VCl | Pin VCl untuk CTP ((NC) |
| 30 | TP_IOVCC | IOVCCpin untuk CTP ((NC) |

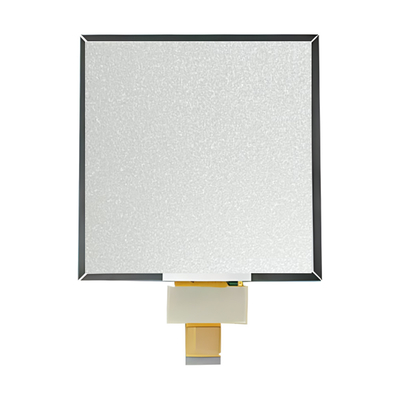

7.6 Inch Square TFT LCD Display 800x800 Pixels 1000 Nits MIPI Interface Gambar Produk
Fasilitas Pabrik dan Sertifikat
Mengapa Memilih Kami
1. Kami menyediakan LCD Display solusi kustom
Apakah produk Anda memiliki persyaratan aplikasi khusus, spesifikasi listrik, spesifikasi optik, fitur sentuhan, atau dimensi mekanis yang membutuhkan tampilan yang disesuaikan?SAEF dapat memenuhi kebutuhan LCD khusus Anda.
2Solusi total untuk layar sentuh dan tampilan
Apakah Anda khawatir tentang perakitan layar sentuh dan layar tampilan?SAEF dapat menyediakan layar sentuh khusus dan standar termasuk solusi multitouch resistif dan kapasitif termasuk layanan perekat udara dan optik..
3Komitmen terhadap kualitas yang dapat diandalkan
SAEF adalah Kualifikasi oleh ISO9001: 2015 dan ISO14000, memenuhi RoHS, REACH dan peraturan lingkungan lainnya di pasar global.pengujian keandalan dan penuaan.
4. Pasokan jangka panjang
Dalam keadaan normal, produk yang kami rekomendasikan dapat disediakan selama lebih dari 5 tahun.kami akan membuat rencana alternatif sebelumnya untuk memastikan kebutuhan pasokan jangka panjang Anda.
