Detail produk:
|
| Produk: | LCD TFT IPS 3,2". | Resolusi: | 480x800 Piksel |
|---|---|---|---|
| Antarmuka: | ANTARMUKA RGB | Melihat arah: | IPS Semua sudut pandang |
| layar sentuh: | tanpa layar sentuh | Nomor PIN: | 39 pin |
| Hubungan: | ZIF FPC | Luminansi Permukaan: | 350 cd/m2 |
| IC pengemudi: | HX8369 | Suhu Operasi: | -20 ℃ hingga +70 ℃ |
| suhu penyimpanan: | -30°C sampai +80°C | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 3.2 inci IPS TFT LCD,480x800 piksel IPS TFT LCD,IPS 3 |
||
3.2 Inch IPS TFT LCD 480x800 Pixels, 3.2 Inch LCD Screen RGB Interface Pengantar Produk
SF-TC320S-9951H-N adalah 3,2 inci, 480x800 mode potret TFT LCD display module.Tegangan catu daya (VCC) untuk mengemudi panel LCD adalah 2.6V sampai 3.3V.TFT tipe IPS-LCD 3,2 inci ini dapat beroperasi pada suhu mulai dari -20 °C hingga +70 °C; Suhu penyimpanan antara -30 °C dan +80 °C.
Tampilan LCD TFT 3,2 inci adalah modul tampilan kecil yang cocok untuk berbagai aplikasi, termasuk
Perangkat Internet of Things (IoT): Cocok untuk integrasi ke dalam perangkat IoT seperti sistem rumah pintar dan sistem kontrol industri.
Perangkat medis: Ideal untuk digunakan dalam defibrillator portabel, pompa insulin, dan perangkat pemantauan dan diagnostik medis lainnya.
Otomatisasi industri: Sempurna untuk digunakan dalam sistem kontrol mesin, sistem kontrol proses, dan sistem pemantauan dalam otomatisasi industri.
Gaming: Cocok untuk integrasi ke dalam aplikasi game seperti konsol game genggam.
Aplikasi ini hanya beberapa contoh dari beragam potensi penggunaan untuk layar TFT 3,2 inci.Penggunaan spesifik akan tergantung pada kebutuhan produk dan fitur dan kinerja yang diinginkan dari tampilan.
Fitur
Informasi produk
| Produk: | 3.2" IPS TFT LCD |
| Resolusi: | 480x800 piksel |
| Antarmuka: | Antarmuka RGB |
| Layar sentuh: | Tanpa layar sentuh |
| Koneksi: | ZIF FPC |
| Pengemudi IC: | HX8369 |
| Arah melihat: | IPS Semua sudut pandang |
| Nomor Pin: | 39 pin |
| Luminance permukaan: | 350 Cd/m2 |
| Operasi Temp.: | -20°C sampai +70°C |
| Temp penyimpanan: | -30°C sampai +80°C |
| Kepatuhan: | Sesuai dengan REACH & RoHS |

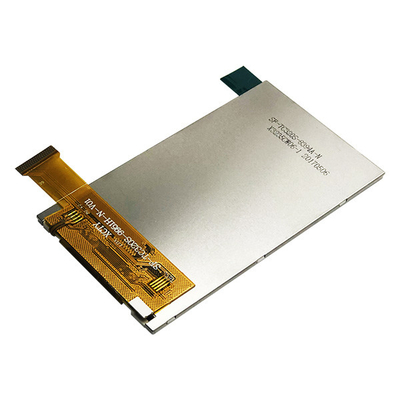

3.2 Inch IPS TFT LCD 480x800 Pixels, 3.2 Inch LCD Screen RGB Interface Gambar Produk
Definisi Pin
| Tidak, tidak. | Nama PIN | I/O | Deskripsi |
| 1 | GND | Aku | Tanah |
| 2 | IOVCC | Aku | Sumber Daya 2.8V/1.8V Tegangan |
| 3 | VCC | Aku | Sumber Daya 2.8V Tegangan |
| 4 | CS | Aku | Pin input untuk sinyal pemilihan chip |
| 5 | SCL | Aku | Sinyal Jam SPI |
| 6 | SDA | I/O | SPI Interface Input/Output Pin |
| 7 | Reset | Aku | LCM Reset sinyal masukan |
| 8 | ENABLE | Aku | Input Data memungkinkan kontrol |
| 9 | DOTCLK | Aku | Sinyal Jam untuk Sampel setiap tanggal |
| 10 | HSYNC | Aku | Sinyal sinkronisasi horizontal |
| 11 | VSYNC | Aku | Sinyal sinkronisasi vertikal |
| 12-17 | B0-B5 | I/O | Tampilan Data I/O |
| 18-23 | G0-G5 | I/O | Tampilan Data I/O |
| 24-29 | R0-R5 | I/O | Tampilan Data I/O |
| 30 | NC | - | Buka |
| 31 | LED-K | O | Katode LED |
| 32 | NC | - | Buka |
| 33 | LED-A | O | LED Anode |
| 34 | NC | - | Buka |
| 35 | XL | Aku | Pin Panel Sentuh |
| 36 | XR | Aku | Pin Panel Sentuh |
| 37 | YU | Aku | Pin Panel Sentuh |
| 38 | YD | Aku | Pin Panel Sentuh |
| 39 | GND | Aku | Tanah |
Batas absolut maksimum
| Artikel | Simbol | Nilai | Satuan |
| Tegangan catu daya untuk logika | VDD | 0.3 ~ 4.6 | V |
| Tegangan masukan | Vin | VDD + 0.3 | V |
| Suhu operasi | Topr | -20 sampai 70 | °C |
| Suhu penyimpanan | Tstg | -30 sampai 80 | °C |
| Artikel | Simbol | MIN | TYP | Maksimal | UNIT |
Tes Kondisi |
Catatan |
| Tegangan Pasokan | Vf | 19.2 | V | Jika= 20 mA | - | ||
| Pasokan arus | Jika | - | 15 | 20 | mA | - | - |
| Tegangan kebalikan | Vr | - | - | 5 | V | - | |
| Penghambatan daya | Pd | - | 288 | - | mW | - | |
| Intensitas Cahaya untuk LCM |
- |
280 | 350 | - | Cd/m2 | Jika= 20 mA | - |
| Keseragaman untuk LCM | - | 80 | - | - | % | Jika= 20 mA | - |
| Warna lampu latar | Putih | ||||||
| Tidak, tidak. | PEMBANGUNAN | Simbol | Ketentuan | Spesifikasi | Satuan | Catatan | |||
| Min | Jenis | Maksimal | |||||||
| 1 | Waktu Tanggapan | Tr+Tf | 25°C | - | 25 | - | Nona | (1) (2) | |
| 2 | Transmittansi (Dengan PL) | T ((%) | - | - | 6.1 | - | - | - | |
| 3 | Tingkat Kontras | Cr |
θ=0, Sudut pandang normal |
400 | 500 | - | - | (1) ((3) | |
| 4 |
Menonton Sudut
|
Hor. | θR | CR>10 |
|
80 | - | Tingkat | - |
| θL | 80 | - | |||||||
| Ver. | Θ+ | 80 | - | ||||||
| Aku... | 80 | - | |||||||

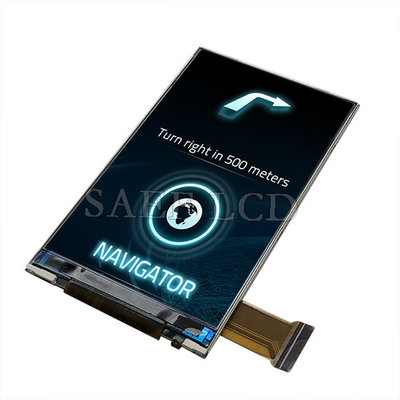

3.2 Inch IPS TFT LCD 480x800 Pixels, 3.2 Inch LCD Screen RGB Interface Gambar Produk
