Detail produk:
|
| Produk: | 3layar TFT 0,7 inci | Resolusi: | 480x800 |
|---|---|---|---|
| IC pengemudi: | HX8369-A01 | layar sentuh: | Tanpa |
| Dimensi Kaca Penutup: | Dapat Disesuaikan | Melihat arah: | IPS Semua sudut pandang |
| Antarmuka: | RGB 18 bit | Hubungan: | Jenis konektor |
| Nomor PIN: | 40 PIN | Luminansi Permukaan: | 300 cd/m2(nit) |
| Garis Besar Redup.: | 53.48 ((H) * 91.72 ((V) * 1.6 ((T) (mm) | Suhu Operasi: | -20 ℃ hingga +70 ℃ |
| Seumur Hidup LED: | 40.000 jam | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 3.7 inci TFT LCD Display,Tampilan LCD TFT Tipe IPS |
||
3.7 inci TFT LCD Display, 3,7 "LCD Screen 480x800 Pixel Pambuka Produk
Fitur
Informasi Produk
| Produk: | 3.7 "Inch TFT Screen |
| Resolusi: | 480x800 |
| Arah melihat: | IPS Semua sudut pandang |
| Pengemudi IC: | HX8369-A01 |
| Layar sentuh: | Tanpa |
| Dimensi kaca penutup: | Dapat Disesuaikan |
| Antarmuka: | RGB 18 Bit |
| Koneksi: | Jenis konektor |
| Luminance permukaan: | 300 Cd/m2 ((nit) |
| Operasi Temp.: | -20°C sampai +70°C |
| Nomor Pin: | 40 pin |
| Outline Dim.: | 53.48 ((H) * 91.72 ((V) * 1.6 ((T) (mm) |
| Umur LED: | 40,000 Jam |
| Kepatuhan: | Sesuai dengan REACH & RoHS |

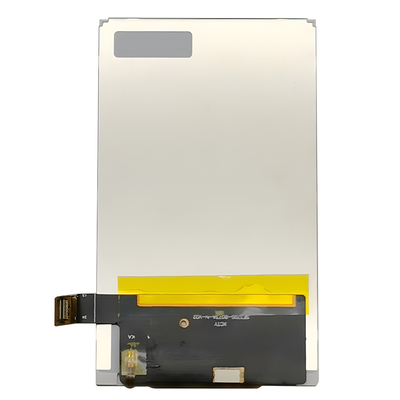

3.7 inci TFT LCD Display, 3.7 "LCD Screen 480x800 Pixel Gambar Produk
Definisi Pin
| Tidak, tidak. | Nama PIN | I/O | Deskripsi |
| 1 | GND | Aku | Tanah |
| 2 | AVDD ((2.8V) | Aku | Sumber Daya 2.8V Tegangan |
| 3 | VDDIO ((1.8V) | Aku | Sumber Daya 1.8V Tegangan |
| 4-9 | R5-R0 | I/O | Tampilan Data I/O |
| 10-15 | G5-G0 | I/O | Tampilan Data I/O |
| 16-21 | B5-B0 | I/O | Tampilan Data I/O |
| 22 | LCDC_RST | Aku | LCM Reset sinyal masukan |
| 23 | LCDC_VSYNC | Aku | Sinkronisasi vertikal, sinyal dalam RGB I/F. |
| 24 | LCDC_HSYNC | Aku | Sinkronisasi horisontal. |
| 25 | SPI_SDO | Aku | Sinyal output serial dalam SPI I/F. |
| 26 | SPI_SDI | Aku | Sinyal masukan serial dalam SPI I/F. |
| 27 | SPI_SCLK | Aku | Sinyal jam sinkron dalam SPI I/F. |
| 28 | SPI_CS | Aku | Chip pilih pin input (Low enable) di SPI I/F. |
| 29 | LCDC_PCLK | Aku | Sinyal jam piksel dalam RGB I/F. |
| 30 | LCDC_DEN | Aku | Sinyal aktif data dalam mode I/F RGB 1. |
| 31 | LEDK8 | O | Katode LED |
| 32 | LEDK7 | O | Katode LED |
| 33 | LEDK6 | O | Katode LED |
| 34 | LEDK5 | O | Katode LED |
| 35 | LEDK4 | O | Katode LED |
| 36 | LEDK3 | O | Katode LED |
| 37 | LEDK2 | O | Katode LED |
| 38 | LEDK1 | O | Katode LED |
| 39 | LEDA | O | LED Anode |
| 40 | GND | Aku | Tanah |
Batas absolut maksimum
Karakteristik DC
Lampu latar Karakteristik optik listrik
Karakteristik optik

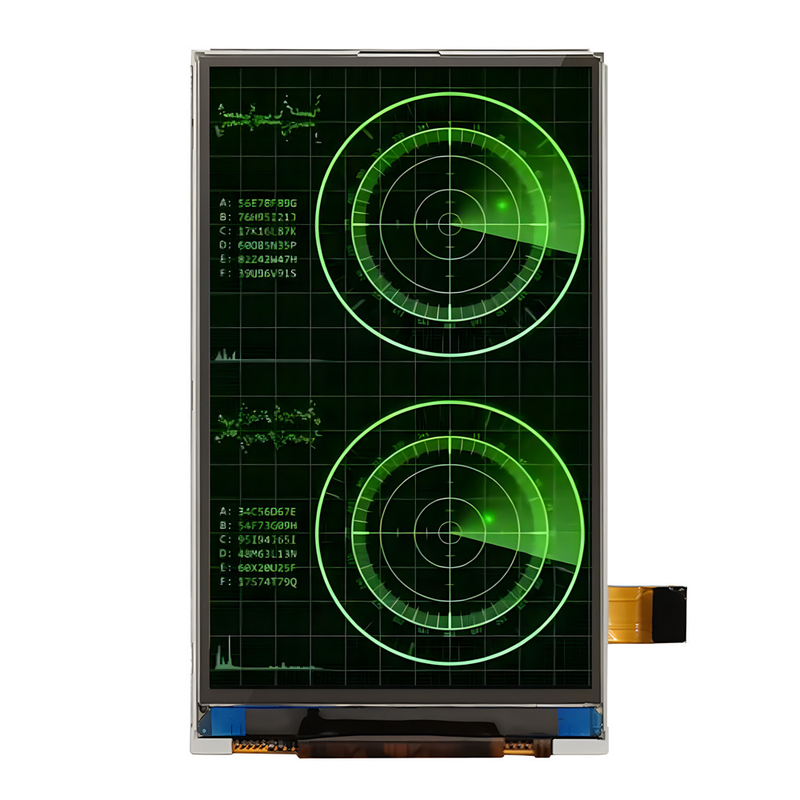

3.7 inci TFT LCD Display, 3,7 "LCD Screen 480x800 Pixel Gambar Produk
Fasilitas Pabrik dan Sertifikat
