Detail produk:
|
| Produk: | Layar sentuh TFT LCD 3,5 inci | Resolusi: | 320x480HVGA |
|---|---|---|---|
| Melihat arah: | jam 12 | Nomor PIN: | 40pin |
| antarmuka: | MCU 8/16BIT, SPI 3/4 kawat | Luminansi Permukaan: | 500 cd/m2(nit) |
| Garis Besar Redup.: | 54,48(T)x84,71(V)x3,40(T) (mm) | Daerah Aktif: | 48.96 ((H) x73.44 ((V) (mm) |
| Layar sentuh: | Dengan panel sentuh kapasitif | IC pengemudi: | ILI9488 |
| CTP Driver: | FT6336U | Hubungan: | Mencolokkan |
| Suhu Operasi: | -20 ℃ hingga +70 ℃ | suhu penyimpanan: | -30°C sampai +80°C |
| sertifikat: | ISO9001:2015 / ISO1400:2015 | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 3.5 inci TFT LCD layar sentuh,SPI MCU Layar sentuh LCD |
||

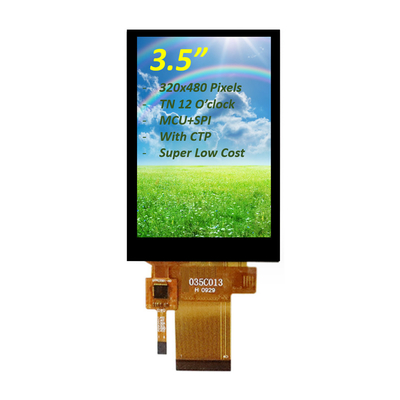

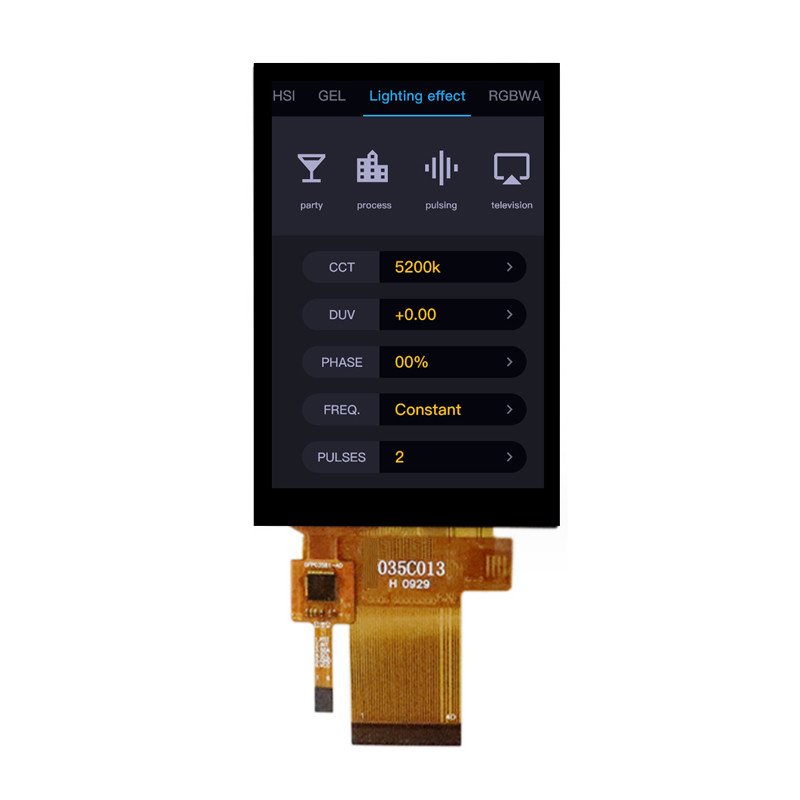

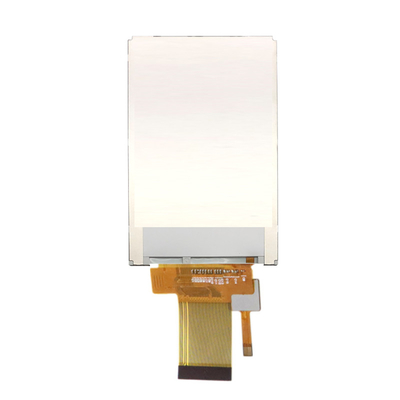

Tentang item ini SFTO350PY-7118A-CT TFT dengan modul layar sentuh
Layar sentuh LCD SFTO350PY-7118A-CT dari SAEF Technology adalah layar TN 3,5 inci yang dirancang khusus untuk aplikasi yang membutuhkan tampilan resolusi tinggi dan kecerahan tinggi.Berikut ini adalah pengenalan produk secara rinci:
Arah pemasangan:
Produk standar adalah modul LCD mode vertikal, cocok untuk sebagian besar skenario aplikasi instalasi vertikal.
-Jika Anda membutuhkan persyaratan khusus seperti mode horizontal, Anda dapat menghubungi kami untuk dukungan teknis dan layanan yang disesuaikan.
Skenario aplikasi:
- Cocok untuk berbagai aplikasi seperti panel kontrol industri, peralatan medis, instrumen, perangkat rumah pintar, dll.
Dalam panel kontrol industri, modul layar sentuh LCD SFTO350PY-7118A-CT dari SAEF Technology dapat memainkan berbagai peran, meningkatkan efisiensi operasional dan pengalaman pengguna.teknologi layar sentuh kapasitansi dan karakteristik tampilan kecerahan tinggi dari modul SFTO350PY-7118A-CT menjadikannya pilihan ideal untuk panel kontrol industriDengan bekerja sama dengan PLC atau pengontrol lainnya,Modul ini dapat meningkatkan tingkat kecerdasan dan kenyamanan operasional sistem otomatisasi industri.
Fitur
| Produk: | 3.5 inci TFT LCD layar sentuh |
| Resolusi: | 320x480 HVGA |
| Antarmuka: | MCU 8/16BIT, SPI 3/4wire |
| Nomor Pin: | 40 pin |
| Arah melihat: | Jam 12 |
| Luminance permukaan: | 300 Cd/m2 ((nit) |
| Outline Dim.: | 54.48 ((H) x84.71 ((V) x3.40 ((T) (mm) |
| Area Aktif: | 48.96 ((H) x73.44 ((V) (mm) |
| Layar sentuh: | Dengan panel sentuh kapasitif |
| Pengemudi CTP: | FT6336U |
| Pengemudi IC: | ILI9488 |
| Koneksi: | Penghubung |
| Operasi Temp.: | -20°C sampai +70°C |
| Temp penyimpanan: | -30°C sampai +80°C |
| Sertifikat | ISO9001:2015 / ISO1400:2015 |
| Kepatuhan: | Sesuai dengan REACH & RoHS |
Gambar Bentuk Mekanis
Definisi Pin Antarmuka
|
PinTidak, tidak. |
Simbol | Fungsi |
| 1 | XL | Sentuh garis kiri |
| 2 | YU | Sentuh sirkuit atas |
| 3 | XR | Sentuh garis ujung kanan |
| 4 | YD | Sentuh garis bawah |
| 5 | GND | Tanah |
| 6 | IOVCC | Pasokan listrik 1,8V |
| 7 | VCC | Sumber Daya 2.8V |
| 8 | FMARK | Sinyal sinkronisasi frame |
| 9 | CS | Chip pilih pin input (aktif rendah) |
| 10 | RS | Tampilan data/pin pemilihan perintah secara paralel |
| 11 | WR/SPI_SCL | Menulis memungkinkan di 8080 MCU paralel antarmuka / SCL pin sebagai Serial Clock |
| 12 | RD | Membaca diaktifkan di MCU 8080 antarmuka paralel. |
| 13 | SPI_SDA | Pin dua arah input data serial/output |
| 14 | SPI_SDO | Output data serial |
| 15 | Reset | Masukan reset eksternal. |
| 16 | GND | Tanah |
| 17-32 | DB0-DB15 | MCU paralel antarmuka data bus. |
| 33 | LEDA | Lampu belakang LED ((Anode) |
| 34-36 | LEDK | Lampu belakang LED (katode) |
| 37 | GND | Tanah |
| 38 | IM0 | Pilih mode antarmuka |
| 39 | IM1 | Pilih mode antarmuka |
| 40 | IM2 | Pilih mode antarmuka |
Definisi Pin Antarmuka Layar Sentuh Kapasitif
| 1 | CTP_RST | Reset layar sentuh |
| 2 | CTP_INT | Sinyal gangguan layar sentuh |
| 3 | CTP_SDA | Sinyal data layar sentuh |
| 4 | CTP_SCL | Sinyal jam layar sentuh |
| 5 | GND | Tanah |
| 6 | VDD | Sumber Daya |
Spesifikasi optik
| Artikel | Simbol | Kondisi | Min | Jenis | Maksimal | Satuan | |
|
Luminansi putih (Pusat) |
Lv |
Θ=0 NormalMenonton SudutIBL = 120mA |
... | 300 | ... | cd/m2 | |
| Waktu tanggap | Tr+Tf | ... | 20 | 40 | ms | ||
| Rasio kontras | CR | ... | 500 | ... | ... | ||
|
WarnaKromatisitas (CIE1931) |
putih | Wx | 0.292 | 0.307 | 0.322 | ||
| Wy. | 0.312 | 0.327 | 0.342 | ||||
|
Sudut pandang |
Hor |
ThL |
CR≥10 |
... | 70 | ... | |
| ΘR | ... | 70 | ... | ||||
|
Ver |
Aku | ... | 60 | ... | |||
| ΘD | ... | 60 | ... | ||||
| Keseragaman kecerahan | Rata-rata | Θ=0 | 80 | 90 | ... | % | |
| Gamut Warna | NTSC | Θ=0 | 57 | 60 | ... | % | |
| Optima View Arah | Jam 12 malam | ||||||
Karakteristik Listrik
| Artikel | Simbol | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan |
| Tegangan pasokan analog | VDD | 2.4 | 2.8 | 3.3 | V |
| Tegangan pasokan digital | VDDI | 1.65 | 1.8 | 3.3 | |
| Sinyal masukan Tegangan | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
Karakteristik Lampu Belakang
| Artikel | Simbol | Min | Jenis | Maksimal | Satuan |
| Arus LED | IL | - | 90 | 120 | mA |
| Tegangan LED | VL | - | 2.8 | 3.2 | V |
| Waktu hidup LED yang beroperasi | Waktu | 30000 | 40000 | Jam |
Gambar produk
Fasilitas Pabrik dan Sertifikat
