Detail produk:
|
| Produk: | Layar Sentuh LCD 3,5" | Resolusi: | 320x240 titik |
|---|---|---|---|
| layar sentuh: | dengan layar sentuh PCAP | Tutup Lensa: | Dapat disesuaikan |
| Melihat arah: | jam 6 | Antarmuka: | ANTARMUKA RGB |
| Garis Besar Redup.: | 76.9x63.9x4.65mm | Nomor PIN: | 54 pin |
| Arus Pasokan Lampu Belakang: | 20 mA | Tegangan Pasokan Lampu Latar: | 19.2 V |
| Hubungan: | Mencolokkan | Luminansi Permukaan: | 320 cd/m2 |
| Tegangan catu daya untuk logika: | 1,6~3,3V | Tegangan Masuk: | VDD+0,3 V |
| Suhu operasi: | -20 sampai 70 °C | Suhu penyimpanan: | -30 hingga 80 °C |
| sertifikat: | ISO9001:2015 / ISO1400:2015 | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 3.5 Layar sentuh LCD,54 Pin LCD layar sentuh,Layar sentuh LCD 320x240 |
||
3.5" TFT LCD Touch Screen Display RGB 320x240 Landscape 54 Pin With Capacitive Touch Screen Pambuka Produk
SAEF TECHNOLOGY SF-TO350M-8840A-CT adalah sel LCD 3,5 inci dengan transistor film tipis sebagai elemen aktif dan berisi piksel.3) Inch transmisi tipe utama panel TN-LCDResolusi panel adalah 320 ((RGB) x 240 piksel dan dapat menampilkan hingga 16,7M warna.
SF-TO350M-8840A-CT dilengkapi dengan PCAP touch screen OCA, PCAP adalah struktur G + G. SF-TO350M-8840A-CT mendukung antarmuka RGB sementara layar sentuh adalah antarmuka IIC.
Modul LCD TFT SF-TO350M-8840A-CT banyak digunakan dalam kotak hitam, perangkat pintar, POS seluler, cash reader, ponsel genggam GPS, mesin pemesanan makanan genggam, analizer sinyal,Peralatan laboratorium di atas bangku, sistem keamanan, otomatisasi rumah, pemutar audio mini, monitor bayi, dan perangkat genggam lainnya, dll.
Fitur:
| Produk: | Layar sentuh LCD 3,5" |
| Resolusi: | 320X240 Titik |
| Lensa Penutup: | Dapat disesuaikan |
| Antarmuka: | Antarmuka RGB |
| Nomor Pin: | 54 pin |
| Layar sentuh: | Dengan layar sentuh PCAP |
| Luminance permukaan: | 320 Cd/m2 (bisa disesuaikan) |
| Arah melihat: | Jam 6 |
| Outline Dim.: | 76.9x63.9x4.65 mm |
| Pasokan Lampu Belakang | 20 MA |
| Tegangan pasokan lampu latar: | 19.2 V |
| Koneksi: | Penghubung |
| Tegangan Masuk: | VDD+0,3 V |
| Tegangan catu daya untuk logika: | 1.6 ~ 3.3 V |
| Suhu operasi: | -20 sampai 70 °C |
| Suhu penyimpanan: | -30 sampai 80 °C |
| Sertifikat: | ISO9001:2015 / ISO1400:2015 |
| Kepatuhan: | Sesuai dengan REACH & RoHS |
Definisi Pin Antarmuka
| Tidak, tidak. | Nama PIN | I/O | Deskripsi |
| 1 | LED-K1 | Aku | Katode LED |
| 2 | LED-K2 | Aku | Katode LED Sambungkan ke LED-K1 |
| 3 | LED-A1 | Aku | LED Anode |
| 4 | LED-A2 | Aku | LED Anode Sambungkan ke LED-A1 |
| 5-7 | NC | - | Tidak ada hubungannya |
| 8 | /RESET | Aku | Setel ulang Pin |
| 9 | CS | Aku | Pin input untuk sinyal pemilihan chip |
| 10 | SCL | Aku | Sinyal Jam SPI |
| 11 | SDI | Aku | SPI Interface Input Pin |
| 12 | B0 | Aku | Sinyal data biru (LSB) |
| 13-19 | B1-7 | Aku | Sinyal data biru |
| 20 | G0 | Aku | GREEN Sinyal data (GSB) |
| 21-27 | G1-7 | Aku | Sinyal data hijau |
| 28 | R0 | Aku | RED Sinyal Data (LSB) |
| 29-35 | R1-7 | Aku | Sinyal data Merah |
| 36 | HSYNC | Aku | Sinyal sinkronisasi horizontal |
| 37 | VSYNC | Aku | Sinyal sinkronisasi vertikal |
| 38 | DOTCLK | Aku | Sinyal Jam untuk Sampel setiap tanggal |
| 39-40 | NC | - | Tidak ada hubungannya |
| 41 | VDD | Aku | Sumber Daya +2.8V |
| 42 | VDDIO | Aku | 1.8V~2.8V Sumber Daya |
| 43 | YU | Aku | Pin Panel Sentuh |
| 44 | XL | Aku | |
| 45 | YD | Aku | |
| 46 | XR | Aku | |
| 47-51 | NC | - | Bukan Koneksi |
| 52 | ENABLE | Aku | Input Data memungkinkan kontrol |
| 53-54 | GND | Aku | Power Ground |
Batas absolut maksimum
| Artikel | Simbol | Nilai | Satuan |
| Tegangan catu daya untuk logika | VDD | 1.6 ~ 3.3 | V |
| Tegangan masukan | Vin | VDD + 0.3 | V |
| Suhu operasi | Topr | -20 sampai 70 | °C |
| Suhu penyimpanan | Tstg | -30 sampai 80 | °C |
Lampu latar Karakteristik optik listrik
| Artikel | Simbol | MIN | TYP | Maksimal | UNIT | Kondisi |
| Tegangan Pasokan | Vf | 17.5 | 19.2 | 20.5 | V | Jika = 20mA |
| Pasokan arus | Jika | - | 20 | - | mA | - |
| Tegangan kebalikan | Vr | - | - | 5 | V | - |
| Penghambatan daya | Pd | - | 288 | - | mW | - |
| Intensitas Cahaya | 260 | 320 | 350 | Cd/m2 | Jika = 20mA | |
| Keseragaman untuk LCM | - | 80 | - | - | % | Jika = 20mA |
| Warna lampu latar | Putih | |||||
Uji Keandalan
| Artikel | Kondisi | Waktu (jam) | Penilaian |
| Suhu tinggi. | 80°C | 120 |
Tidak ada kelainan dalam fungsi dan penampilan |
|
Suhu tinggi.
|
70°C | 120 | |
| Penyimpanan dengan suhu rendah | -30°C | 120 | |
| Suhu rendah. | -20°C | 120 | |
| Kelembaban | 60°C/ 90%RH | 120 | |
| Siklus Temp Shock Termal |
-20°C ¬ 25°C ® 70°C (0,5 jam ¬ 5 menit ® 0,5 jam) |
10 siklus |

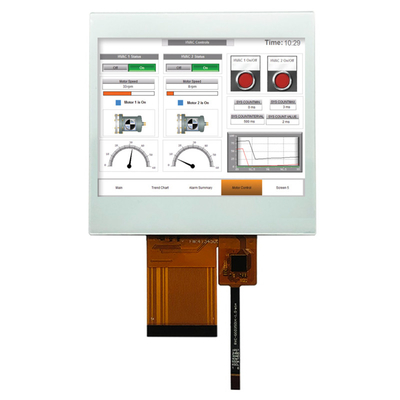

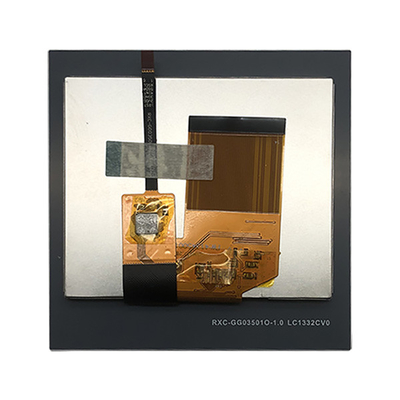

3.5" TFT LCD Touch Screen Display RGB 320x240 Landscape 54 Pin With Capacitive Touch Screen Gambar Produk
Fasilitas Pabrik dan Sertifikat
Kesan Kapasitas yang Diproyeksikan (PCAP)
Teknologi sentuh Capacitive Projected (PCAP) menawarkan respon cepat dan sensitif dan keandalan tingkat profesional yang dikombinasikan.
teknologi diproyeksikan layar sentuh kapasitif dirancang untuk aplikasi industri, medis, dan otomotif yang ketat.yang merupakan solusi terintegrasi tertanam yang membantu menyederhanakan rantai pasokan dan perakitan.
Tutup Kaca:
1Bentuk: Ukuran, bentuk, perawatan tepi, lubang dan potongan khusus
2. Warna: Percetakan sutra, Logo
3Bahan kaca: Gorilla Glass, Tempered Glass, PMMA
4Perawatan: Cermin, AG, AR, AF
Sensor:
1Bahan sensor: Kaca, Film, Film+Film
2FPC: Desain bentuk opsional
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix dan sebagainya
4. Antarmuka: I2C, USB, RS232
