15.6 Inch Industrial TFT Display China Supplier, Multimedia Optimum 15.6 Inch FHD TFT LCD Display Dengan 1000 Nits

15.6 Inch Industrial TFT Display China Supplier, Multimedia Optimum 15.6 Inch FHD TFT LCD Display Dengan 1000 NitsDeskripsi Produk

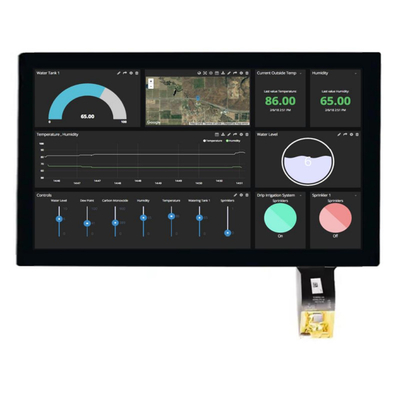

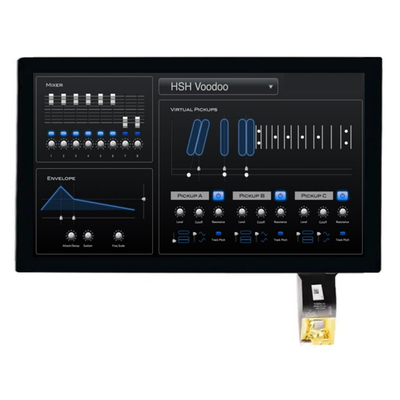

SFTO1560SMT-7050A3-N PCAP TFT display adalah 15,6 inci warna aktif matriks TFT LCD modul menggunakan amorf silikon TFT (Thin Film Transistors) sebagai perangkat aktif beralih.6 inci diukur secara diagonal aktif a rea dengan resolusi Full-HD (1920 horizontal dengan 1080 vertikal piksel array). Setiap piksel dibagi menjadi titik MERAH, HIJAU, BLU yang diatur dalam jalur vertikal dan modul ini dapat menampilkan 16.7M ((Dinding) ((6bit + 2FRC) warna dan gamut warna 45%.Driver LED untuk mengemudi lampu belakang dibangun dalam model ini.

SFTO1560SMT-7050A3-N PCAP TFT display adalah menunjukkan grafis dan teks pada 1920×3×1080 dotpanel dengan 16,7M ((8bit) warna dengan menggunakan eDP (Embedded Display Port) Ver1.2 antarmuka dan menyediakan +3.Tegangan pasokan 3VDC untuk pengemudi panel TFT-LCDDalam panel SFTO1560SMT-7050A3-N TFT-LCD ini, filter warna untuk kinerja warna yang sangat baik dimasukkan untuk mewujudkan gambar yang lebih terang dan jelas,membuat tampilan ini optimal untuk digunakan dalam aplikasi multimedia.Pengamatan optimal di semua arah.Tanpa pengendali LED yang mengemudi lampu latar. Spesifikasi laju transfer EDP: 2.7Gbps / 2 lane 8bit.

* Tipe cadangan
* antarmuka eDP
* Respon kecepatan tinggi
* 6-bit (Hi-FRC) kedalaman warna, Tampilan 16,7M warna
* Pencahayaan belakang tipe tepi terintegrasi (LED)
* Kompatibel dengan RGB98% dan NTSC45% (NTSC72% juga tersedia)
* Rasio kecerahan dan kontras yang tinggi, pantulan rendah dan sudut pandang yang luas
* DE (data aktif) saja
* Rohs dan Halogen bebas
* TEO 6.0, ES6.0 Sesuai
* Gamma Koreksi

Fitur:

15.6 Inch Industrial TFT Display China Supplier, Multimedia Optimum 15.6 Inch FHD TFT LCD Display Dengan 1000 NitsProduk Ipenyamun

15.6 Inch Industrial TFT Display China Supplier, Multimedia Optimum 15.6 Inch FHD TFT LCD Display Dengan 1000 Nits ProdukMenggambar

Pendahuluan ke eDP dan perbedaannya dari DP

Mengontrol lampu latar atau fungsi panel lainnya

Melalui AUX Channel Pada tahun 2010, VESA merilis eDP 1.2, yang menambahkan kemampuan untuk mengontrol panel backlight dan fungsi lain dengan mengirimkan perintah kontrol melalui AUX,yang dapat mengurangi jumlah kabel eDP (kabel ini sekarang terdaftar sebagai opsional di The Physical Interface di atas)Pada saat yang sama, eDP 1.2 juga menambahkan kemampuan baru lainnya untuk mengurangi jumlah kontak dan kabel di konektor, yang memainkan peran kunci dalam mengurangi berat dan volume sistem.Melalui saluran AUX, eDP dapat mengontrol fungsi panel tampilan berikut: Menghidupkan atau mematikan lampu latarAktifkan atau matikan pengaturan lampu latar dinamis. Ini menggunakan mesin warna, algoritma dithering, atau menyisipkan layar hitam untuk penyesuaian.beberapa merek akan memilih untuk memiliki sisi sistem yang bertanggung jawab untuk penyesuaian lampu latar dinamis pada beberapa model, dan sisi panel untuk model lain untuk bertanggung jawab untuk penyesuaian lampu latar dinamis, sehingga mengendalikan lampu latar melalui saluran AUX memberikan lebih banyak fleksibilitas untuk desain sistem.

PSR dapat memperpanjang umur baterai perangkat seluler

PSR mungkin merupakan fitur baru yang paling banyak dibahas di eDP. PSR memungkinkan sistem untuk mengurangi konsumsi daya sistem secara keseluruhan saat menampilkan gambar tetap.Karena layar sering membeku dalam situasi penggunaan dunia nyataJika panel display ingin mendukung PSR, TCON harus memiliki memori buffer yang dibangun ke dalam panel, ketika menampilkan layar tetap,TCON akan menyimpan gambar dalam memori buffer, pada saat ini, perangkat sumber gambar (GPU atau CPU) akan berhenti mengirimkan gambar, dan memotong antarmuka transmisi gambar, pada saat ini,TCON akan secara otomatis menampilkan gambar yang disimpan di memori, yang mengapa fungsi ini disebut panel otomatis refresh, dan dapat mengurangi konsumsi daya keseluruhan sistem.generasi pertama PSR, juga dikenal sebagai PSR1, ketika memasuki layar tetap, jika bagian dari gambar berubah, seluruh layar perlu diperbarui, output gambar harus ditransmisikan kembali,dan memori juga harus disimpan kembali di layar penuhDengan eDP 1.4 Gen 2 PSR, juga dikenal sebagai PSR2, hanya bagian dari layar perlu diperbarui,yang berarti bahwa prosesor grafis hanya perlu untuk mengirimkan sejumlah kecil data yang perlu diperbaruiDibandingkan dengan PSR1, prosesor grafis perlu beroperasi untuk waktu yang lebih singkat, yang dapat lebih mengurangi konsumsi daya, dan bagian ini dari PSR2 disebut Pembaruan Parsial.Fitur Pembaruan Parsial menyajikan serangkaian tantangan baru bagi desainer chipPertama-tama, chip harus mendukung fitur baru yang disebut Frame Sync, yang memungkinkan panel tampilan untuk menyinkronkan dengan jam pada output ketika saluran utama terputus.Fungsi ini disinkronkan dengan penerima dengan menggunakan sistem yang dapat disesuaikan jam coding (GTC) yang ditentukan dalam AUX transmisi DisplayPort 1.2a. Frame Sync memungkinkan output gambar untuk memperbarui data yang tersimpan di memori buffer panel pada waktu yang tepat. Fitur lain yang ditambahkan ke PSR2 adalah Advanced Link Power Management,juga dikenal sebagai ALPM, juga didefinisikan dalam eDP 1.4. ALPM membutuhkan tampilan untuk dapat meninggalkan siaga dan tidur dengan sangat cepat; 500 nanodetik harus keluar dari siaga dan 20 mikrodetik harus keluar dari tidur,yang jauh lebih cepat dari No Link Training, yang memakan waktu sekitar 100 mikrodetik.

Pengurangan Saluran Utama dan AUX Voltage Flap

Sebelum eDP 1.4, lapisan fisik (PHY) dari output spesifikasi eDP memiliki tingkat tegangan yang sama dengan output DisplayPort,sehingga perangkat output DisplayPort dapat dikonversi ke output eDP dengan perubahan protokol minimal, memberikan fleksibilitas dalam desain sistem dan mati. Desain warisan ini kelaparan daya untuk banyak aplikasi.output mendukung berbagai amplitudo shift sinyal tegangan diferensial, dari minimum 400mVpp hingga maksimum 1.2Vpp. Namun, dalam aplikasi eDP, 400mVpp memiliki ayunan tegangan yang lebih besar daripada yang diperlukan pada sebagian besar penerima,terutama ketika hanya menggunakan kabel tampilan pendekAkibatnya, eDP 1.4 mengurangi amplitudo saluran utama menjadi 200mVpp, secara signifikan mengurangi konsumsi daya antarmuka transmisi kecepatan tinggi.Selain mengurangi amplitudo ayunan tegangan, revisi eDP 1.4 juga menambahkan amplitudo yang disesuaikan dan fleksibilitas penyesuaian pra-penekanan, yang dapat lebih memenuhi karakteristik jalur transmisi saluran utama yang berbeda. eDP 1.4 juga memberikan pilihan untuk mengoperasikan saluran AUX pada amplitudo yang lebih rendah, karena AUX adalah saluran bidirectional, perubahan yang akan mempengaruhi desain penerima dan output.jumlah sinyal sinkronisasi yang ditransmisikan sebelum saluran AUX memulai transmisi juga berkurang.

Lebih banyak fleksibilitas dalam pemilihan tingkat transfer

eDP 1.4 memberikan lebih banyak fleksibilitas dalam pemilihan tingkat transmisi untuk saluran utama.4, kecepatan saluran eDP utama sama persis dengan DisplayPort, pada 1,62 Gbit/s, 2,7 Gbit/s dan 5,4 Gbit/s, sementara eDP 1.4 menambahkan opsi kecepatan baru: 2,16 Gbit/s, 2,43 Gbit/s, 3.24 Gbit/s dan 4.32 Gbit/s. Terlepas dari eDP atau DisplayPort, mereka pada dasarnya akan memilih bandwidth yang cukup besar dan saluran transmisi untuk mengirimkan data gambar,tapi tingkat transmisi yang lebih tinggi berarti konsumsi daya yang lebih tinggi, dan tingkat transmisi yang terlalu tinggi juga merupakan limbah. eDP 1.4 menyediakan lebih banyak pilihan tingkat transfer, yang memungkinkan pilihan tingkat transfer yang lebih optimal dalam aplikasi praktis.untuk mengirimkan 1,920x1,200, panel warna 24-bit, desainer dapat menggunakan dua saluran utama pada 2,7 Gbit / s atau satu saluran utama pada 5,4 Gbit / s. Namun, dalam kenyataannya, 1,920x1,200, panel warna 24-bit hanya perlu ditransmisikan pada 3,7 Gbit / s, dan menyediakan 4,32 Gbit / s dari bandwidth yang cukup untuk dua saluran 2,7 Gbit / s atau satu saluran 5,4 Gbit / s. Namun, jika yang sama 1,920x1,200 panel ditingkatkan menjadi 30 bit, bandwidth yang dibutuhkan akan meningkat menjadi 4.625 Gbit / s, dan bandwidth di atas tidak akan cukup.4, situasi ini harus menggandakan laju transmisi, atau meningkatkan jumlah saluran, dari dua saluran menjadi empat saluran, tetapi di eDP 1.4, kecepatan transmisi hanya perlu ditingkatkan dari 2,7G menjadi 3,24G, yaitu ada cukup bandwidth 5,184Gbit/s untuk mengirimkan data,dan konsumsi daya dari lapisan fisik antarmuka saluran utama di ujung output dan penerima dapat dikurangiSelain opsi transfer rate tambahan yang disebutkan di atas, eDP 1.4 juga menawarkan pilihan kecepatan kustom, yang tidak diterapkan pada panel tampilan eDP umum, tetapi dirancang untuk beberapa aplikasi sistem tertentu.

Menambahkan Kompresi Data Tampilan

Fitur baru lain yang ditambahkan dalam eDP 1.4 adalah untuk mendukung transmisi data video yang dikompresi,yang didefinisikan dalam standar VESA DSC (Display Stream Compression) dan diperkirakan akan dirilis pada Maret 2014. DSC can also help extend battery life because the power consumption generated during output compression and receiver decompression is much smaller than the power savings achieved by reducing the data transfer rateJika bandwidth yang dibutuhkan lebih kecil, jumlah saluran yang dibutuhkan untuk saluran utama juga berkurang, yang berarti lebih sedikit jalur.kualitas transmisi akan lebih baikSelain itu, dalam mode PSR, jumlah data yang perlu disimpan dapat dikurangi dengan menggunakan teknologi kompresi,dan memori buffer yang lebih kecil dapat digunakanAwalnya, spesifikasi eDP 1.4 termasuk Compressed Display Stream Transport Services unit, tetapi VESA memutuskan untuk menggantinya dengan spesifikasi DSC baru.

Mengirim data multi-touch melalui AUX

Perangkat seluler dengan panel sentuh telah menjadi umum, dan PC tradisional akan dilengkapi dengan panel sentuh untuk semakin banyak aplikasi,seperti sistem operasi Microsoft Windows 8 yang mendukung fungsi sentuh. eDP telah banyak digunakan di tablet, laptop dan AIO PC, dan aplikasi ini juga dapat mendukung sentuhan.data multi-touch perlu dikirim melalui antarmuka USB terpisah, dan di masa depan, jika data multi-touch ditransmisikan melalui saluran AUX, antarmuka USB ini dapat dihilangkan.karena chip driver tampilan dan chip sentuh independen dan memiliki antarmuka mereka sendiri, sehingga fitur eDP 1.4 ini hanya akan memainkan peran besar ketika kedua chip terintegrasi.dan eDP 1.4 mendefinisikan alamat scratchpad DPCD baru di sisi penerima untuk mengaktifkan fungsi multi-touch, yang mencakup data konfigurasi yang berkaitan dengan dukungan multi-touch dan transfer data lainnya.

Spesifikasi tes kompatibilitas belum dipublikasikan

VESA belum menerbitkan spesifikasi uji kompatibilitas eDP 1.4. Pada tahun 2011, VESA menerbitkan pedoman eDP 1.3,yang mencakup antarmuka lapisan fisik dan lapisan link (Link Layer) Spesifikasi uji kompatibilitas belum diterbitkan VESA belum menerbitkan eDP 1.4 spesifikasi uji kompatibilitas. Pada tahun 2011, VESA menerbitkan pedoman eDP 1.3, yang mencakup pedoman seperti antarmuka lapisan fisik dan lapisan link.pabrik sistem akan memverifikasi bahan yang relevan dari sistem eDP, termasuk kompatibilitas dan interoperabilitas output, jalur koneksi dan penerima.

Karena banyaknya versi eDP dan berbagai aplikasi untuk sistem yang berbeda, sangat sulit untuk mendefinisikan spesifikasi pengujian yang dapat memenuhi semua aplikasi sistem.Tidak seperti DisplayPort eksternal, konsumen tidak memiliki kesempatan untuk memilih kabel internal dan panel tampilan, sehingga VESA tidak memiliki definisi yang diperlukan dari spesifikasi tes kompatibilitas,dan produsen sistem harus bekerja dengan pemasok komponen eDP masing-masing untuk memastikan bahwa sistem berfungsi dengan baik.
