E-Paper Module Digital Display 1.54" 3 Warna EPD 24 Pin ESL E-Ink 200*200 Titik SPI Interface Optics Semua Sudut Penampilan

E-ink 1,54 inci 200*200 titik antarmuka SPI, 1,54" 3 warna EPD 24 pin ESL e-paper modul tampilan digital

E-ink Display 1,54 inci, EPD 1,54 inci Deskripsi layar

SAEF Technology SFEPD154B-7099A-BWR adalah Active Matrix Electrophoretic Display ((AM EPD), dengan antarmuka dan desain sistem referensi.dan memiliki kemampuan tampilan penuh 2-bitModul ini adalah TFT-array drive electrophoretic display, dengan sirkuit terintegrasi termasuk gate buffer, source buffer, SPI interface, timing control logic, oscillator, DC-DC, SRAM, LUT, VCOM.Modul dapat digunakan dalam perangkat elektronik portabel, seperti Sistem Label Rak Elektronik (ESL).

Fitur

1 a-Si TFT matriks aktif Electronic Paper Display (EPD)
2 Resolusi: 200 x 200
3 Konsumsi daya yang sangat rendah
4 Super Wide Viewing Angle - dekat 180°
5 Ekstra tipis & ringan
6 Antarmuka SPI
7 Sesuai dengan RoHS

Suhu operasi

Suhu operasi adalah -0-50C, suhu penyimpanan adalah -20-60C. 90 %RH Max. (Ta 40 oC), di mana Ta adalah suhu lingkungan.

Suhu bolam basah harus 39 oC Max. (Ta > 40 oC).Tidak ada kondensasi dan tidak ada es dalam nilai absolut Lingkungan.

Suhu permukaan layar panel harus 0 oC Min. dan 50oC Max. Waktu refresh tergantung pada suhu operasi.
E-Ink Material adalah Kelembaban dan UV sensitif. The absolute rating operating environments describes the boundary conditions for updating the display while the absolute rating storage environment describe the boundary conditions for a display not updatingSementara layar dinilai untuk melakukan sesuai dengan spesifikasi untuk periode garansi pada lingkungan operasi yang ditentukan mutlak, semakin baik kondisi penyimpanan,semakin baik tampilan E Ink akan melakukanSama seperti komponen sensitif kelembaban dan UV lainnya, kami merekomendasikan agar layar kami disimpan di lingkungan yang terkontrol suhu dan kelembaban, dan bila memungkinkan,di bawah kondisi penyimpanan optimal yang didefinisikan di atas, jauh dari sinar matahari, untuk mengoptimalkan kinerja mereka.


Perhatian
(1) Panel / modul EPD terbuat dari bahan rapuh seperti kaca dan plastik, dan dapat pecah atau retak jika jatuh.Jangan menerapkan kekuatan seperti membengkokkan atau memutar panel EPD.
(2) Disarankan untuk memasang panel EPD di area kerja yang bersih.
(3) Jangan menekan panel EPD untuk mencegah kerusakan.
(4) Jangan menghubungkan atau memutus konektor antarmuka saat panel EPD sedang beroperasi.
(5) Tolong dukung bezel dengan jari Anda saat menghubungkan kabel antarmuka seperti FPC.
(6) Jangan menumpuk panel / modul EPD.
(7) Jangan tekan FPC di tepi kaca atau Tarik FPC ke atas / ke bawah hingga 90°.
(8) Jangan sentuh konektor FPC.
(9) Jangan menyentuh area ikatan IC. Hal ini dapat menggores TFT memimpin atau merusak fungsi IC.
(10) Pakai tali pergelangan tangan (Grounding connect) saat menangani dan selama pemasangan.Perangkat semikonduktor termasuk dalam Panel / Modul EPD dan harus ditangani dengan hati-hati untuk mencegah setiap pelepasan elektrostatik (ESD). (Fan Ion mungkin diperlukan dalam operasi perakitan untuk mengurangi risiko ESD.)
(11) Simpan Panel/ Modul EPD di lingkungan yang ditentukan dan kotak kemasan asli saat penyimpanan untuk menghindari goresan dan mempertahankan kinerja asli.
(12) Jangan membongkar atau memasang kembali panel EPD.
(13) Gunakan kain kering lembut tanpa bahan kimia untuk membersihkan.Perilaku ini akan membuat lekukan atau goresan pada lembaran perlindungan.
(14) Harap berhati-hati terhadap kelembaban untuk menghindari penetrasi ke panel EPD, yang dapat menyebabkan kerusakan selama operasi.
(15) Ini adalah produk operasi suhu rendah. Harap perhatikan suhu yang berbeda untuk membuat es atau embun di permukaan panel EPD.Kelembaban dapat menembus panel EPD karena es atau embun di permukaan panel EPD, dan membuat kerusakan panel EPD.
(16) Jika Panel / Modul EPD tidak diperbarui setiap 24 jam, fenomena yang dikenal sebagai “Ghosting” atau “Image Sticking” dapat terjadi.Disarankan agar pelanggan memperbarui Tag ESL / EPD setiap 24 jam dalam kasus penggunaan.Disarankan agar pelanggan mengirim atau menyimpan Tag ESL / EPD dengan gambar yang benar-benar putih untuk menghindari masalah ini
(17) Suhu tinggi, kelembaban tinggi, sinar matahari atau cahaya neon dapat menurunkan kinerja panel EPD.sinar matahari, atau fluoresen untuk jangka waktu yang lama.
(18) Tinta label yang digunakan untuk menandai nomor ID panel mudah dihapus oleh pelarut.
(19) EPD dikemas vakum.
(20) Sebelum disetujui oleh BOE dan pelanggan, produk dan spesifikasi produk dapat berubah tanpa pemberitahuan.Konfirmasi bahwa Anda telah menerima standar atau spesifikasi produk terbaru sebelum desain akhir, membeli atau menggunakan.
(21) BOE melakukan segala upaya untuk memastikan bahwa produknya berkualitas tinggi dan dapat diandalkan. contact BOE sales office before using the product in an application that demands especially high quality and reliability or where its failure or malfunction may directly threaten human life or cause risk of bodily injury, seperti kedirgantaraan, aeronautika, energi nuklir, kontrol pembakaran, transportasi, lalu lintas, peralatan keselamatan atau peralatan medis untuk mendukung kehidupan.
(22) Mendesain aplikasi Anda sehingga produk digunakan dalam kisaran yang dijamin oleh SAEF terutama untuk rating maksimum, rentang tegangan pasokan operasi, karakteristik radiasi panas,kondisi instalasi dan karakteristik lainnya. SAEF tidak bertanggung jawab atas kerusakan atau kerusakan ketika digunakan di luar kisaran yang dijamin.mempertimbangkan tingkat kegagalan atau mode kegagalan yang biasanya dapat diprediksi pada perangkat semikonduktor dan menggunakan langkah sistemik seperti fail safe, sehingga peralatan yang menggabungkan produk SAEF tidak menyebabkan cedera tubuh, kebakaran atau kerusakan konsekuensial lainnya akibat operasi produk SAEF.
(23) Produk ini tidak dirancang untuk tahan radiasi

Layar e-tinta memiliki skenario aplikasi yang kaya, dan ujung B / C adalah dua roda penggerak

Sebagai teknologi tampilan baru, e-paper memperluas skenario aplikasi terminal di bidang layar datar.E-paper pada dasarnya adalah semacam teknologi layar datar, juga dikenal sebagai layar tinta e, yang dapat meniru persepsi visual dari pencetakan dan menulis di atas kertas.dan dapat mempertahankan tampilan bahkan ketika daya mati, dan karakteristik utamanya adalah konsumsi daya rendah dan kesehatan visual, yang dapat disebut teknologi tampilan baru yang "kecil tapi indah".

Karakteristik produk layar e-ink luar biasa, dan skenario aplikasi hilir berkembang pesat.Karakteristik produk terkait e-kertas berpusat pada penggantian kertas dan konsumsi daya rendah, dan secara bertahap berkembang ke skenario aplikasi B/C setelah kombinasi pengurangan biaya dan permintaan baru.yang meluas ke notebook dan monitor komputer, gelang jam tangan dan produk lain yang dapat dipakai, rumah pintar dan bidang aplikasi lainnya; 2) B-end adalah bidang pengembangan dan aplikasi utama pasar saat ini,dan produk mengambil pasar ritel IoT daya rendah sebagai skenario aplikasi utama, dan memperluas ke bidang ritel cerdas, logistik cerdas, transportasi cerdas, industri cerdas, perawatan kesehatan cerdas, dan pendidikan cerdas.

Teknologi elektroforesis mikroenkapsulasi menempati posisi utama tampilan layar tinta elektronik.di mana teknologi elektroforesis mikrocapsule adalah skema utamaDesain produk terdiri dari substrat TFT dan dua lapisan elektroda, disematkan di antara partikel hitam bermuatan positif dan partikel putih bermuatan negatif.Teknologi ini menggunakan prinsip daya tarik positif dan negatif, dengan menerapkan elektroda untuk mengontrol piksel untuk menampilkan hitam atau putih,dan Anda juga dapat menyesuaikan ukuran tegangan untuk mengontrol posisi partikel hitam atau putih dari area tampilan atas untuk menampilkan abu-abu.

Didorong oleh permintaan aplikasi terminal, pasar layar tinta elektronik telah memasuki periode pertumbuhan yang cepat.ukuran total pasar layar tinta elektronik global adalah US$ 3.1 miliar pada tahun 2021 dan diperkirakan mencapai US$ 20,34 miliar pada tahun 2026, dengan tingkat pertumbuhan tahunan gabungan 45,62% dari tahun 2021 hingga 2026E. Dalam hal aplikasi penggunaan akhir,elektronik konsumen menyumbang pangsa pasar terbesar pada tahun 2021, mencapai 53,70%. Dikombinasikan dengan statistik dan perkiraan Intelijen Mordor,Tingkat pertumbuhan pasar penggunaan akhir lainnya akan berada pada tingkat tertinggi di antara semua segmen penggunaan akhir selama periode perkiraan., dengan CAGR 52,20% dari 2021 hingga 2026E.

Konsentrasi industri layar e-ink di bagian atas adalah tinggi, karakteristik kluster industri di bidang midstream menjadi semakin menonjol,dan merek terminal hilir cenderung beragamProdusen diafragma hulu didominasi oleh Taiwan Yuantai Teknologi dengan teknologi terdepan dan pemasok lainnya termasuk Guangzhou Aoyi Electronics,yang umumnya memiliki pola oligopoliProdusen modul tengah telah membentuk kelompok industri termasuk Yuantai Technology, BOE, Qingyue Optoelectronics, Yashi Optoelectronics, dll.menyumbang lebih dari 90% dari pangsa pasar global modul e-paper, dan karakteristik kelompok semakin menonjol. produsen terminal hilir termasuk produsen elektronik konsumen seperti Zhangyue Technology,Penyedia solusi ESL seperti Hanshow Technology, dan dengan penambahan terus-menerus dari merek perangkat lunak aplikasi seperti iFLYTEK, jenis produsen cenderung beragam.

Nilai modul tampilan produk layar tinta elektronik menyumbang proporsi yang menonjol, dan bidang tengah dan hulu adalah tautan inti rantai industri.Mengambil pembaca e-book Kindle sebagai contoh, modul display menyumbang lebih dari 40% dari biaya perangkat keras dari seluruh mesin, diikuti oleh modul komunikasi menyumbang sekitar 20%,prosesor dan chip terkait yang menyumbang sekitar 20%, dan bagian struktural, PCB dan bagian perangkat keras lainnya menyumbang sekitar 10% dari sisa pangsa.Kami percaya bahwa bagian tengah dan bagian atas rantai industri adalah inti dari lanskap kompetitif, dan situasi bahwa komersialisasi skala besar produk e-kertas dibatasi oleh harga tinggi produk tunggal yang terus berlanjut akan secara bertahap dipecahkan.Kami merekomendasikan fokus pada peluang investasi di bagian tengah dan atas rantai nilai.

Aplikasi

Sistem Label Rak Elektronik, pembaca kertas elektronik, buku catatan kertas elektronik, ponsel, komputer, monitor, produk yang dapat dipakai,

1.54 inci E-ink Display 200*200 titik resolusi, AM EPD, Ultra Low Power Consumption SPI interface

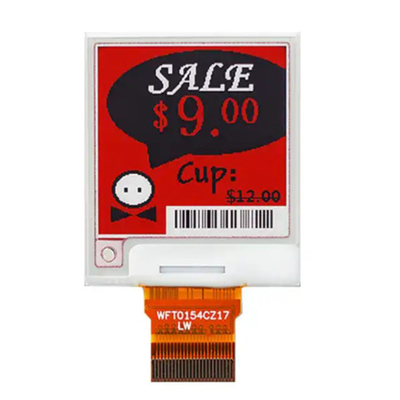

E-ink Display 1,54 inci, EPD 1,54 inci Gambar produk

1.54 inci E-ink Display 200*200 titik resolusi, AM EPD, Ultra Low Power Consumption SPI interface

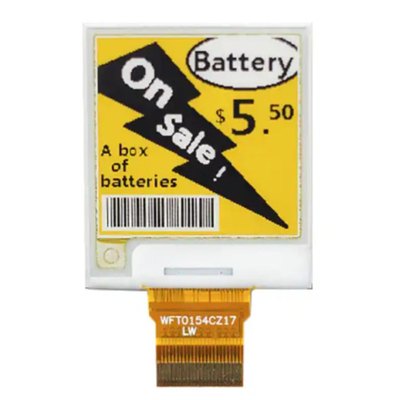

E-ink Display 1,54 inci, EPD 1,54 inci Gambar produk
