1.54 inci E-ink Display 200*200 titik resolusi, AM EPD, Ultra Low Power Consumption SPI interface

1.54 inci E-ink Display 200*200 titik resolusi, AM EPD, Ultra Low Power Consumption SPI interface

E-ink Display 1,54 inci, EPD 1,54 inci Deskripsi layar

SAEF Technology SFEPD154B-7099A-BW adalah Active Matrix Electrophoretic Display ((AM EPD), dengan antarmuka dan desain sistem referensi.dan memiliki kemampuan tampilan penuh 2-bitModul ini adalah TFT-array drive electrophoretic display, dengan sirkuit terintegrasi termasuk gate buffer, source buffer, SPI interface, timing control logic, oscillator, DC-DC, SRAM, LUT, VCOM.Modul dapat digunakan dalam perangkat elektronik portabel, seperti Sistem Label Rak Elektronik (ESL).

SFEPD154B-7099A-BW adalah panel TFT matriks aktif 1.54 a-Si, Electronic Paper Display (EPD). Panel ini memiliki resolusi tinggi (188dpi) sehingga dapat dengan mudah menampilkan pola halus.Karena sifat bi-stabilnya, panel EPD membutuhkan daya yang sangat sedikit untuk memperbarui dan tidak perlu daya untuk mempertahankan gambar..

Fitur

1 a-Si TFT matriks aktif Electronic Paper Display (EPD)
2 Resolusi: 200 x 200
3 Konsumsi daya yang sangat rendah
4 Super Wide Viewing Angle - dekat 180°
5 Ekstra tipis & ringan
6 Antarmuka SPI
7 Sesuai dengan RoHS

Suhu operasi

Suhu operasi adalah -0-50C, suhu penyimpanan adalah -20-60C. 90 %RH Max. (Ta 40 oC), di mana Ta adalah suhu lingkungan.

Suhu bolam basah harus 39 oC Max. (Ta > 40 oC).Tidak ada kondensasi dan tidak ada es dalam nilai absolut Lingkungan.

Suhu permukaan layar panel harus 0 oC Min. dan 50oC Max. Waktu refresh tergantung pada suhu operasi.
E-Ink Material adalah Kelembaban dan UV sensitif. The absolute rating operating environments describes the boundary conditions for updating the display while the absolute rating storage environment describe the boundary conditions for a display not updatingSementara layar dinilai untuk melakukan sesuai dengan spesifikasi untuk periode garansi pada lingkungan operasi yang ditentukan mutlak, semakin baik kondisi penyimpanan,semakin baik tampilan E Ink akan melakukanSama seperti komponen sensitif kelembaban dan UV lainnya, kami merekomendasikan agar layar kami disimpan di lingkungan yang terkontrol suhu dan kelembaban, dan bila memungkinkan,di bawah kondisi penyimpanan optimal yang didefinisikan di atas, jauh dari sinar matahari, untuk mengoptimalkan kinerja mereka.


Perhatian
(1) Panel / modul EPD terbuat dari bahan rapuh seperti kaca dan plastik, dan dapat pecah atau retak jika jatuh.Jangan menerapkan kekuatan seperti membengkokkan atau memutar panel EPD.
(2) Disarankan untuk memasang panel EPD di area kerja yang bersih.
(3) Jangan menekan panel EPD untuk mencegah kerusakan.
(4) Jangan menghubungkan atau memutus konektor antarmuka saat panel EPD sedang beroperasi.
(5) Tolong dukung bezel dengan jari Anda saat menghubungkan kabel antarmuka seperti FPC.
(6) Jangan menumpuk panel / modul EPD.
(7) Jangan tekan FPC di tepi kaca atau Tarik FPC ke atas / ke bawah hingga 90°.
(8) Jangan sentuh konektor FPC.
(9) Jangan menyentuh area ikatan IC. Hal ini dapat menggores TFT memimpin atau merusak fungsi IC.
(10) Pakai tali pergelangan tangan (Grounding connect) saat menangani dan selama pemasangan.Perangkat semikonduktor termasuk dalam Panel / Modul EPD dan harus ditangani dengan hati-hati untuk mencegah setiap pelepasan elektrostatik (ESD). (Fan Ion mungkin diperlukan dalam operasi perakitan untuk mengurangi risiko ESD.)
(11) Simpan Panel/ Modul EPD di lingkungan yang ditentukan dan kotak kemasan asli saat penyimpanan untuk menghindari goresan dan mempertahankan kinerja asli.
(12) Jangan membongkar atau memasang kembali panel EPD.
(13) Gunakan kain kering lembut tanpa bahan kimia untuk membersihkan.Perilaku ini akan membuat lekukan atau goresan pada lembaran perlindungan.
(14) Harap berhati-hati terhadap kelembaban untuk menghindari penetrasi ke panel EPD, yang dapat menyebabkan kerusakan selama operasi.
(15) Ini adalah produk operasi suhu rendah. Harap perhatikan suhu yang berbeda untuk membuat es atau embun di permukaan panel EPD.Kelembaban dapat menembus panel EPD karena es atau embun di permukaan panel EPD, dan membuat kerusakan panel EPD.
(16) Jika Panel / Modul EPD tidak diperbarui setiap 24 jam, fenomena yang dikenal sebagai “Ghosting” atau “Image Sticking” dapat terjadi.Disarankan agar pelanggan memperbarui Tag ESL / EPD setiap 24 jam dalam kasus penggunaan.Disarankan agar pelanggan mengirim atau menyimpan Tag ESL / EPD dengan gambar yang benar-benar putih untuk menghindari masalah ini
(17) Suhu tinggi, kelembaban tinggi, sinar matahari atau cahaya neon dapat menurunkan kinerja panel EPD.sinar matahari, atau fluoresen untuk jangka waktu yang lama.
(18) Tinta label yang digunakan untuk menandai nomor ID panel mudah dihapus oleh pelarut.
(19) EPD dikemas vakum.
(20) Sebelum disetujui oleh BOE dan pelanggan, produk dan spesifikasi produk dapat berubah tanpa pemberitahuan.Konfirmasi bahwa Anda telah menerima standar atau spesifikasi produk terbaru sebelum desain akhir, membeli atau menggunakan.
(21) BOE melakukan segala upaya untuk memastikan bahwa produknya berkualitas tinggi dan dapat diandalkan. contact BOE sales office before using the product in an application that demands especially high quality and reliability or where its failure or malfunction may directly threaten human life or cause risk of bodily injury, seperti kedirgantaraan, aeronautika, energi nuklir, kontrol pembakaran, transportasi, lalu lintas, peralatan keselamatan atau peralatan medis untuk mendukung kehidupan.
(22) Mendesain aplikasi Anda sehingga produk digunakan dalam kisaran yang dijamin oleh SAEF terutama untuk rating maksimum, rentang tegangan pasokan operasi, karakteristik radiasi panas,kondisi instalasi dan karakteristik lainnya. SAEF tidak bertanggung jawab atas kerusakan atau kerusakan ketika digunakan di luar kisaran yang dijamin.mempertimbangkan tingkat kegagalan atau mode kegagalan yang biasanya dapat diprediksi pada perangkat semikonduktor dan menggunakan langkah sistemik seperti fail safe, sehingga peralatan yang menggabungkan produk SAEF tidak menyebabkan cedera tubuh, kebakaran atau kerusakan konsekuensial lainnya akibat operasi produk SAEF.
(23) Produk ini tidak dirancang untuk tahan radiasi

Layar e-tinta memiliki skenario aplikasi yang kaya, dan ujung B / C adalah dua roda penggerak

Layar tinta elektronik (E-ink) memiliki karakteristik perlindungan mata, penghematan energi, fleksibilitas, dll., dan terutama bergantung pada refleksi cahaya lingkungan eksternal untuk mencapai tampilan layar.Kami percaya bahwa layar tinta elektronik diharapkan untuk maju secara bersamaan di bidang komersial dan konsumen, 1) komersial: Kami berharap bahwa produk layar tinta elektronik, seperti ESL, diharapkan dapat ditingkatkan dengan cepat di bidang ritel, dan ada ruang aplikasi potensial di kantor, manufaktur,obat-obatan, keuangan dan bidang lainnya; 2) Konsumsi: Kami optimis bahwa e-reader diharapkan melahirkan merek lokal domestik dan menembus ke berbagai terminal seperti tablet,display dan wearables.

Pasokan upstream dari layar tinta elektronik relatif terkonsentrasi, dan pengurangan biaya di masa depan diharapkan akan mendorong penetrasi aplikasi.teknologi inti dari e-paper film terutama teknologi elektroforesis mikro kapsul, yang diwakili oleh Yuantai Technology dan memiliki pangsa pasar yang besar,sementara teknologi lain sebagian besar berada di tahap penelitian dan pengembangan atau upaya komersial awalMenurut statistik dan perkiraan TrendForce, ukuran pasar e-paper global akan sekitar $ 4,65 miliar pada tahun 2022 dan diperkirakan mencapai $ 20,34 miliar pada tahun 2026.Kami percaya bahwa semakin banyak pemasok di bagian tengah dan atas rantai industri mencapai terobosan teknologi, harga produk e-kertas diperkirakan akan menurun secara bertahap, sehingga mendorong lebih banyak skenario aplikasi.Kami optimis tentang pertumbuhan terus pengiriman mesin e-kertas.

Tingkat penetrasi dari bidang ritel baru telah meningkat, dan skenario aplikasi hilir telah secara bertahap diperkaya.Aplikasi layar e-ink di B-end terutama terwujud dalam berbagai produk label kertas elektronik dan papan buletin informasiMenurut data dari Qunzhi Consulting, pada tahun 2021, 190 juta buah tag harga elektronik akan dikirim, dengan tingkat pertumbuhan senyawa 26,5% dalam lima tahun terakhir.Menurut ramalan Lotu Technology, pertumbuhan pengiriman modul ESL diperkirakan mencapai 100% pada tahun 2022. Kami percaya bahwa dengan penetrasi bertahap konsep seperti ritel cerdas, perawatan medis cerdas, dan logistik cerdas,industri e-kertas akan terus berkembang untuk tujuan komersialKami tetap optimis tentang pertumbuhan yang kuat yang dicapai oleh industri terhadap tren, dan pada saat yang sama, kami mengharapkan bahwa dengan peningkatan pesat dalam penetrasi komersialisasi,B-end akan menunjukkan kebutuhan aplikasi yang lebih beragam.

Aplikasi terminal konsumen mencakup berbagai, dan merek domestik dan asing secara aktif berinovasi untuk mengisi pasar.termasuk pembaca e-paper, e-paper notebook, ponsel, komputer, monitor, produk wearable, dll. Selain itu, BMW iX Flow Concept memiliki E Ink e-paper yang menutupi bagian luar mobil.Menurut data TrendForce, ukuran pasar elektronik konsumen global produk e-kertas adalah $ 1,665 miliar pada tahun 2021 dan diperkirakan mencapai $ 10,112 miliar pada tahun 2026.Kami percaya bahwa dengan munculnya konsep seperti pendidikan cerdas dan kantor bantu, keuntungan dari e-paper seperti perlindungan mata, fleksibilitas, dan konsumsi daya yang rendah akan menjadi semakin menonjol,dan skenario aplikasi layar e-ink pada C-end diharapkan untuk membuka inovasi lebih lanjut dan perluasan.

Aplikasi

Sistem Label Rak Elektronik, pembaca kertas elektronik, buku catatan kertas elektronik, ponsel, komputer, monitor, produk yang dapat dipakai,

1.54 inci E-ink Display 200*200 titik resolusi, AM EPD, Ultra Low Power Consumption SPI interface

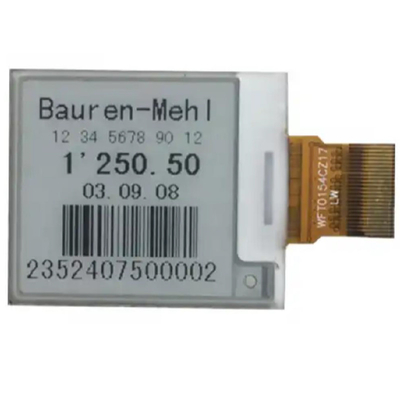

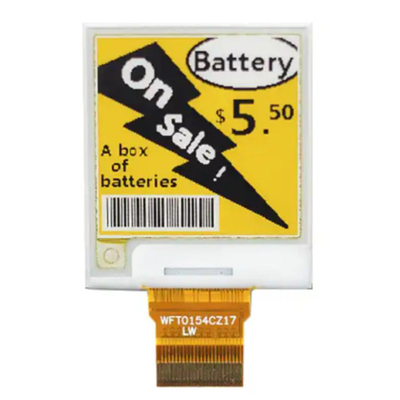

E-ink Display 1,54 inci, EPD 1,54 inci Gambar produk

1.54 inci E-ink Display 200*200 titik resolusi, AM EPD, Ultra Low Power Consumption SPI interface

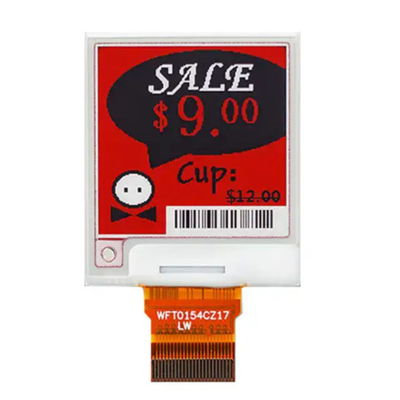

E-ink Display 1,54 inci, EPD 1,54 inci Gambar produk

Pabrik dan Fasilitas

Kontak

Selamat datang untuk menanyakan melalui ck@saef.com.cn

Kata Kunci pencarian:EPD 1,5 inci, 1,54 inci E-ink display, ESL display 1,5 inci, Epaper 1,5 inci, E-inch 1,5"
