Detail produk:
|
| Kata kunci: | Layar HDMI 7 inci | Resolusi: | 800*480 |
|---|---|---|---|
| Antarmuka CTP: | USB ke IIC | Cocok dengan: | Raspberry Pi、BB Black、Pisang Pisang |
| Mendukung: | HDMI1.3、HDMI1.4、HDCP1.4、HDCP2.2 | Pencahayaan Permukaan: | 300 cd/m2 - 1000 cd/m2 |
| Layar sentuh: | CTP (Layar Sentuh Kapasitif) | LED seumur hidup: | 40.000 jam |
| Suhu Operasi: | –20℃ hingga +70 | Kepatuhan: | Sesuai dengan REACH & RoHS |
| Menyoroti: | 800x480 7 Inch HDMI Display,Raspberry Pi 7 Inch HDMI Display,800x480 Industrial TFT Display |
||
Layar HDMI 7 inci, Layar TFT PCAP 7 inci
SFRA700H-800480ACT-01 adalah modul LCD TFT HDMI yang mengintegrasikan LCD TFT, PCAP touch, dan papan penggerak.
1. Layar IPS 4,3 inci, resolusi perangkat keras dengan resolusi 800x480 titik.
2. Kontrol sentuh 5 titik kapasitif.
3. Panel sentuh kapasitif kaca tempered, kekerasan> = 6H.
4. Dukungan Pi 4B/3B+/3A+/3B/2B/B+/A+, CM3/3+/4 memerlukan adaptor opsional DSI-Cable-15cm.
5. Drive LCD langsung melalui antarmuka DSI Raspberry Pi dengan kecepatan refresh hingga 60Hz.
6. Saat digunakan dengan Raspberry Pi, Raspberry Pi OS / Ubuntu / Kali dan Retropie didukung, bebas drive.
7. Dukungan untuk mengontrol kecerahan lampu latar melalui perangkat lunak.
| Kata kunci: | Layar HDMI 7 Inci | Resolusi: | 800*480 |
|---|---|---|---|
| Antarmuka CTP: | USB Ke IIC | Cocok dengan: | Raspberry Pi, BB Hitam, Pisang Pi |
| Mendukung: | HDMI1.3,HDMI1.4,HDCP1.4,HDCP2.2 | Pencahayaan Permukaan: | 300 Cd/m2 - 1000 Cd/m2 |
| Layar sentuh: | CTP (Layar Sentuh Kapasitif) | LED Seumur Hidup: | 40.000 Jam |
| Suhu Operasi: | –20℃ Sampai +70 | Kepatuhan: | REACH & Sesuai RoHS |
| Versi: kapan | 01 | ||
| Sinyal didukung | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| MENYENTUH | standar USB | ||
| VGA | Tidak mendukung | ||
| Antarmuka di mainboard | memasukkan | HDMI | Sebuah jenis HDMI patch perempuan 19Pin patch (horizontal) |
| USB | MICRO 5P USB female tipe B 5.9MM (horizontal) | ||
| Antarmuka earphone | NC | ||
| Antarmuka sentuh | 6 pin | FPC-0.5-6PIN (horisontal) | |
| Tampilan antarmuka | RGB 50 pin | FPC-0.5-50PIN (horizontal) | |
| audio | Keluaran audio | 8Ω1.5W | 4PIN-1.25 H1.8 Kursi wanita ultra-tipis (horizontal) |
| Sumber Daya listrik | Input daya | Masukan USB 5V(+/-0,5V) | |
| Tampilan Vop | 3.3V | ||
| Operasi daya | Daya pada tampilan | ||
| Konsumsi daya siaga mainboard | 0,25W | ||
| Menu OSD | Menu (pesanan) | Kecerahan, Kontras, Koreksi Otomatis, Fase, Jam, Posisi Bidang, Pengaturan Fungsi, Atur Ulang, dll. | |
| Bahasa (cadangan) | Cina, Inggris, Prancis, Jerman, Italia, Spanyol, Rusia, Korea, Jepang, dll. | ||
| tombol (dipesan) | DAYA, MENU, ATAS, BAWAH, KELUAR | ||

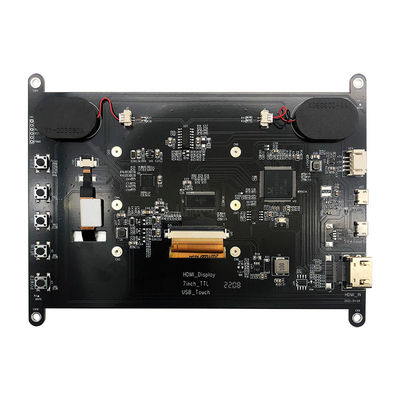

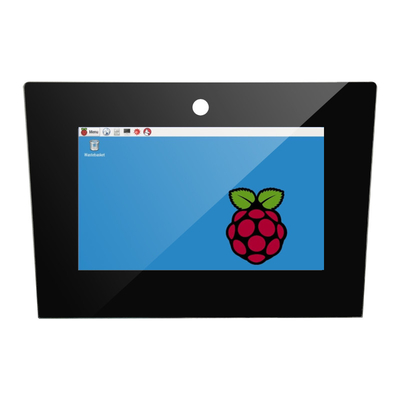

Layar HDMI 7 inci, Layar TFT PCAP 7 incigambar produk
Definisi pin antarmuka HDMI
| 1 | TMDS DATA2+ |
| 2 | TMDS DATA2 Terlindung |
| 3 | TMDS DATA2- |
| 4 | TMDS DATA1+ |
| 5 | TMDS DATA1 Terlindung |
| 6 | TMDS DATA1- |
| 7 | TMDS DATA0+ |
| 8 | TMDS DATA0 Terlindung |
| 9 | TMDS DATA0- |
| 10 | JAM DATA TMDS+ |
| 11 | JAM DATA TMDS Terlindung |
| 12 | JAM DATA TMDS- |
| 13 | CEC (Kontrol Elektronik Konsumen Opsional) |
| 14 | Dicadangkan (dalam kabel tetapi NC pada perangkat) |
| 15 | SCL (DDC) |
| 16 | SDA (DDC) |
| 17 | DDC/CEC Ground |
| 18 | +5V (catu daya) |
| 19 | Kabel probe hot swap |
Definisi pin USB (5V)
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | GND |
Definisi Pin USB TP
| 1 | VCC |
| 2 | D- |
| 3 | D+ |
| 4 | NC |
| 5 | GND |
Definisi Pin antarmuka speaker
| 1 | RUTE+ |
| 2 | MENGUSIR- |
| 3 | ORANG UDIK- |
| 4 | LOUT+ |
6,Definisi pin LCD
| 1 |
VLED+
|
Daya untuk lampu latar LED (Anoda)
|
| 2 |
VLED+
|
Daya untuk lampu latar LED (Anoda)
|
| 3 |
VLED-
|
Daya untuk lampu latar LED (Katoda)
|
| 4 |
VLED-
|
Daya untuk lampu latar LED (Katoda)
|
| 5 |
GND
|
Tanah listrik
|
| 6 |
VCOM
|
Tegangan umum
|
| 7 |
DVDD
|
Daya untuk Sirkuit Digital
|
| 8 |
MODE
|
Pilih mode DE/SYNC
|
| 9 |
DE
|
Masukan Data Aktifkan
|
| 10 |
VS
|
Masukan Sinkronisasi Vertikal
|
| 11 |
HS
|
Masukan Sinkronisasi Horisontal
|
| 12 |
B7
|
Data biru (MSB)
|
| 13 |
B6
|
data biru
|
| 14 |
B5
|
data biru
|
| 15 |
B4
|
data biru
|
| 16 |
B3
|
data biru
|
| 17 |
B2
|
data biru
|
| 18 |
B1
|
data biru
|
| 19 |
B0
|
Data biru (LSB)
|
| 20 |
G7
|
Data hijau (MSB)
|
| 21 |
G6
|
Data hijau
|
| 22 |
G5
|
Data hijau
|
| 23 |
G4
|
Data hijau
|
| 24 |
G3
|
Data hijau
|
| 25 |
G2
|
Data hijau
|
| 26 |
G1
|
Data hijau
|
| 27 |
G0
|
Data hijau (LSB)
|
| 28 |
R7
|
Data merah (MSB)
|
| 29 |
R6
|
Data merah
|
| 30 |
R5
|
Data merah
|
| 31 |
R4
|
Data merah
|
| 32 |
R3
|
Data merah
|
| 33 |
R2
|
Data merah
|
| 34 |
R1
|
Data merah
|
| 35 |
R0
|
Data merah (LSB) |
| 36 |
GND
|
Tanah Listrik
|
| 37 |
DCLK
|
Contoh jam
|
| 38 |
GND
|
Tanah Listrik
|
| 39 |
L/R
|
Pilihan kiri / kanan
|
| 40 |
U/D
|
Pilihan atas/bawah
|
| 41 |
VGH
|
Gerbang ON Tegangan
|
| 42 |
VGL
|
Gerbang OFF Tegangan
|
| 43 |
AVDD
|
Daya untuk Sirkuit Analog
|
| 44 |
MENGATUR ULANG
|
Pin penyetelan ulang global.
|
| 45 |
NC
|
Tidak ada koneksi
|
| 46 |
VCOM
|
Tegangan Umum
|
| 47 |
DITHB
|
Fungsi dithering
|
| 48 |
GND
|
Tanah Listrik
|
| 49 |
NC
|
Tidak ada koneksi
|
| 50 |
NC
|
Tidak ada koneksi
|
Definisi Pin panel sentuh
| 1 | VDD | |
| 2 | GND | |
| 3 | TP-INT | |
| 4 | TP-RST | |
| 5 | TP-SCL | |
| 6 | TP-SDA |
