Detail produk:
|
| Kata kunci: | Tampilan Bulat HDMI 5 " | Resolusi: | 1080*1080 piksel |
|---|---|---|---|
| Mendukung: | HDMI1.3、HDMI1.4、HDCP1.4、HDCP2.2 | Cocok dengan: | Raspberry Pi、BB Black、Pisang Pisang |
| Antarmuka CTP: | USB ke IIC | Pencahayaan Permukaan: | 400 cd/m2 |
| Layar sentuh: | CTP (Layar Sentuh Kapasitif) | LED seumur hidup: | 40.000 jam |
| Suhu Operasi: | –20℃ hingga +70 | Kepatuhan: | Sesuai dengan REACH & RoHS |
| Menyoroti: | Layar LCD Bulat HDMI,Layar LCD Bulat Raspberry Pi4,Layar TFT Industri 1080x1080 |
||
Layar HDMI 5 inci, Layar TFT PCAP 5 inci Fitur Produk
SFHDMI500H-108108A-CT adalah modul LCD TFT HDMI yang mengintegrasikan LCD TFT, PCAP sentuh, dan papan penggerak.
1- Modul dengan sempurna menyajikan output sinyal digital HDMI dari PC pada layar LCD 1080*1080.
2- Mendukung standar HDMI 1.3, HDMI 1.4, HDCP 1.4, HDCP 2.2.Sumber sinyal HDMI kompatibel dengan PC mini mainstream seperti Raspberry Pi, BB Black, Banana Pi, dll.
3- SENTUH dari USB ke I2C, tidak perlu menginstal driver.
4- Desain ini terutama digunakan pada tampilan Raspberry Pi, dan juga dapat digunakan pada perangkat sentuh layar kecil kontrol industri HDMI lainnya.Saat digunakan sebagai tampilan Raspberry Pi, ini mendukung Raspbian, Ubuntu, WIN10 IOT dan sistem lainnya, satu sentuhan.
5- saat digunakan sebagai tampilan komputer, mendukung Windows 7/8/10, sentuhan lima titik, bebas driver.
Fitur Tampilan TFT:
| Parameter | Spesifikasi | Satuan | Komentar |
| Area Aktif | 127.008 (T) ×127.008 (V) | mm | lingkaran |
| Jumlah Piksel | 1080(H) RGB × 1080(V) | Piksel | |
| Pitch Piksel | 0,1176 (H) × 0,1176 (V) | mm | |
| Pengaturan Piksel | 1 piksel 2 domain | ||
| Warna Tampilan | 16,7 jt | warna | |
| Gamut Warna | 80% (Min.) 86% (ketik) | ||
| Mode tampilan | Biasanya mode Transmisi Hitam | ||
| Garis Besar Dimensi | 143 (H) × 140(V) × 4.2(D) | mm | |
| Melihat Arah (Mata Manusia) | Arah tampilan gratis U/D/L/R | Catatan 1,2 |
Catatan: 1. Pada arah U/D/L/R, sudut pandangnya sama;
Catatan: 2. Arah Algin TFT dan CF LC
| Versi: kapan | 01 | ||
| Sinyal didukung | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| MENYENTUH | standar USB | ||
| VGA | Tidak mendukung | ||
| Antarmuka di mainboard | memasukkan | HDMI | Sebuah jenis HDMI patch perempuan 19Pin patch (horizontal) |
| USB | MICRO 5P USB female tipe B 5.9MM (horizontal) | ||
| Antarmuka earphone | NC | ||
| Antarmuka sentuh | 6 pin | FPC-0.5-6PIN (horisontal) | |
| Tampilan antarmuka | 49 pin | FPC-0.5-50PIN (horizontal) | |
| audio | Keluaran audio | 8Ω1.5W | 4PIN-1.25 H1.8 Kursi wanita ultra-tipis (horizontal) |
| Sumber Daya listrik | Input daya | Masukan USB 5V(+/-0,5V) | |
| Tampilan Vop | 3.3V | ||
| Operasi daya | Daya pada tampilan | ||
| Konsumsi daya siaga mainboard | 0,25W | ||
| Menu OSD | Menu (pesanan) | Kecerahan, Kontras, Koreksi Otomatis, Fase, Jam, Posisi Bidang, Pengaturan Fungsi, Atur Ulang, dll. | |
| Bahasa (cadangan) | Cina, Inggris, Prancis, Jerman, Italia, Spanyol, Rusia, Korea, Jepang, dll. | ||
| tombol (dipesan) | DAYA, MENU, ATAS, BAWAH, KELUAR | ||

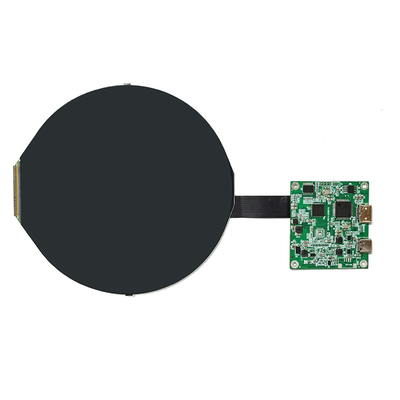

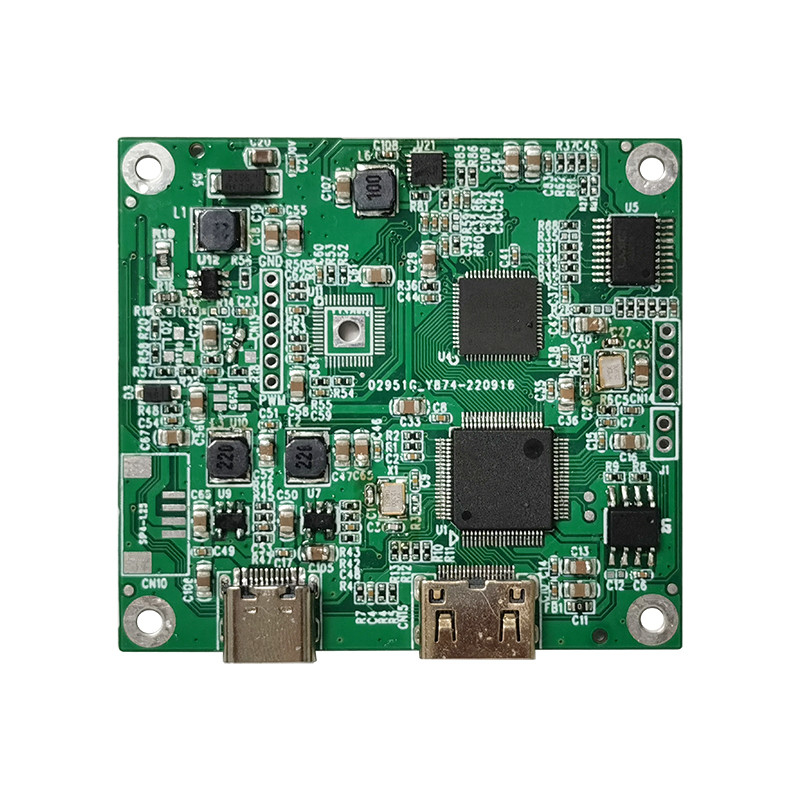

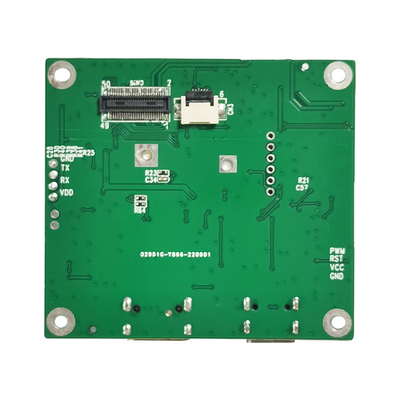

Layar HDMI 5 inci, Layar TFT PCAP 5 incigambar produk
Definisi pin antarmuka HDMI
| 1 | TMDS DATA2+ |
| 2 | TMDS DATA2 Terlindung |
| 3 | TMDS DATA2- |
| 4 | TMDS DATA1+ |
| 5 | TMDS DATA1 Terlindung |
| 6 | TMDS DATA1- |
| 7 | TMDS DATA0+ |
| 8 | TMDS DATA0 Terlindung |
| 9 | TMDS DATA0- |
| 10 | JAM DATA TMDS+ |
| 11 | JAM DATA TMDS Terlindung |
| 12 | JAM DATA TMDS- |
| 13 | CEC (Kontrol Elektronik Konsumen Opsional) |
| 14 | Dicadangkan (dalam kabel tetapi NC pada perangkat) |
| 15 | SCL (DDC) |
| 16 | SDA (DDC) |
| 17 | DDC/CEC Ground |
| 18 | +5V (catu daya) |
| 19 | Kabel probe hot swap |
Definisi pin USB (5V)
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | GND |
Definisi Pin USB TP
| 1 | VCC |
| 2 | D- |
| 3 | D+ |
| 4 | NC |
| 5 | GND |
Definisi Pin panel sentuh
| 1 | VDD | |
| 2 | GND | |
| 3 | TP-INT | |
| 4 | TP-RST | |
| 5 | TP-SCL | |
| 6 | TP-SDA |
