Detail produk:
|
| Kata kunci: | Layar HDMI 7" | Resolusi: | 800x480 piksel |
|---|---|---|---|
| Mendukung: | HDMI1.3、HDMI1.4、HDCP1.4、HDCP2.2 | Cocok dengan: | Raspberry Pi、BB Black、Pisang Pisang |
| Antarmuka CTP: | USB ke IIC | Pencahayaan Permukaan: | 300 cd/m2 - 1000 cd/m2 |
| Layar sentuh: | CTP (Layar Sentuh Kapasitif) | LED seumur hidup: | 40.000 jam |
| Suhu Operasi: | –20℃ hingga +70 | Kepatuhan: | Sesuai dengan REACH & RoHS |
| Menyoroti: | Layar LCD TFT Raspberry Pi4,Layar LCD TFT ISO9001,Layar TFT Industri 800x480 Dots |
||
Layar HDMI 7 inci, Layar TFT PCAP 7 inci
SFRA700H-800480ACT-01 adalah modul LCD TFT HDMI yang mengintegrasikan LCD TFT, PCAP touch, dan papan penggerak.
1- Modul dengan sempurna menyajikan output sinyal digital HDMI dari PC pada layar LCD 800*480.
2- Mendukung standar HDMI 1.3, HDMI 1.4, HDCP 1.4, HDCP 2.2.Sumber sinyal HDMI kompatibel dengan PC mini mainstream seperti Raspberry Pi, BB Black, Banana Pi, dll.
3- SENTUH dari USB ke I2C, tidak perlu menginstal driver.
4- Desain ini terutama digunakan pada tampilan Raspberry Pi, dan juga dapat digunakan pada perangkat sentuh layar kecil kontrol industri HDMI lainnya.Saat digunakan sebagai tampilan Raspberry Pi, ini mendukung Raspbian, Ubuntu, WIN10 IOT dan sistem lainnya, satu sentuhan.
5- saat digunakan sebagai tampilan komputer, mendukung Windows 7/8/10, sentuhan lima titik, bebas driver.
| Versi: kapan | 01 | ||
| Sinyal didukung | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| MENYENTUH | standar USB | ||
| VGA | Tidak mendukung | ||
| Antarmuka di mainboard | memasukkan | HDMI | Sebuah jenis HDMI patch perempuan 19Pin patch (horizontal) |
| USB | MICRO 5P USB female tipe B 5.9MM (horizontal) | ||
| Antarmuka earphone | NC | ||
| Antarmuka sentuh | 6 pin | FPC-0.5-6PIN (horisontal) | |
| Tampilan antarmuka | RGB 50 pin | FPC-0.5-50PIN (horizontal) | |
| audio | Keluaran audio | 8Ω1.5W | 4PIN-1.25 H1.8 Kursi wanita ultra-tipis (horizontal) |
| Sumber Daya listrik | Input daya | Masukan USB 5V(+/-0,5V) | |
| Tampilan Vop | 3.3V | ||
| Operasi daya | Daya pada tampilan | ||
| Konsumsi daya siaga mainboard | 0,25W | ||
| Menu OSD | Menu (pesanan) | Kecerahan, Kontras, Koreksi Otomatis, Fase, Jam, Posisi Bidang, Pengaturan Fungsi, Atur Ulang, dll. | |
| Bahasa (cadangan) | Cina, Inggris, Prancis, Jerman, Italia, Spanyol, Rusia, Korea, Jepang, dll. | ||
| tombol (dipesan) | DAYA, MENU, ATAS, BAWAH, KELUAR | ||

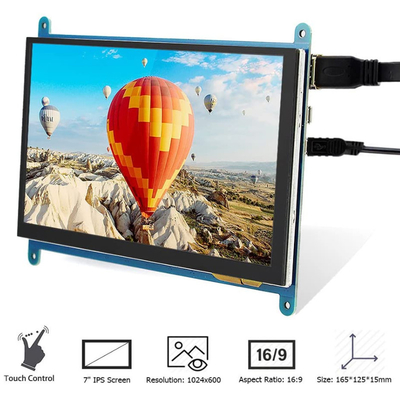

Layar HDMI 7 inci, Layar TFT PCAP 7 incigambar produk

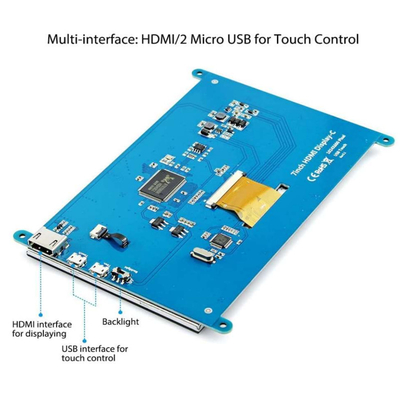

Definisi pin antarmuka HDMI
| 1 | TMDS DATA2+ |
| 2 | TMDS DATA2 Terlindung |
| 3 | TMDS DATA2- |
| 4 | TMDS DATA1+ |
| 5 | TMDS DATA1 Terlindung |
| 6 | TMDS DATA1- |
| 7 | TMDS DATA0+ |
| 8 | TMDS DATA0 Terlindung |
| 9 | TMDS DATA0- |
| 10 | JAM DATA TMDS+ |
| 11 | JAM DATA TMDS Terlindung |
| 12 | JAM DATA TMDS- |
| 13 | CEC (Kontrol Elektronik Konsumen Opsional) |
| 14 | Dicadangkan (dalam kabel tetapi NC pada perangkat) |
| 15 | SCL (DDC) |
| 16 | SDA (DDC) |
| 17 | DDC/CEC Ground |
| 18 | +5V (catu daya) |
| 19 | Kabel probe hot swap |
Definisi pin USB (5V)
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | GND |
Definisi Pin USB TP
| 1 | VCC |
| 2 | D- |
| 3 | D+ |
| 4 | NC |
| 5 | GND |
Definisi Pin antarmuka speaker
| 1 | RUTE+ |
| 2 | MENGUSIR- |
| 3 | ORANG UDIK- |
| 4 | LOUT+ |
6,Definisi pin LCD
| 1 |
VLED+
|
Daya untuk lampu latar LED (Anoda)
|
| 2 |
VLED+
|
Daya untuk lampu latar LED (Anoda)
|
| 3 |
VLED-
|
Daya untuk lampu latar LED (Katoda)
|
| 4 |
VLED-
|
Daya untuk lampu latar LED (Katoda)
|
| 5 |
GND
|
Tanah listrik
|
| 6 |
VCOM
|
Tegangan umum
|
| 7 |
DVDD
|
Daya untuk Sirkuit Digital
|
| 8 |
MODE
|
Pilih mode DE/SYNC
|
| 9 |
DE
|
Masukan Data Aktifkan
|
| 10 |
VS
|
Masukan Sinkronisasi Vertikal
|
| 11 |
HS
|
Masukan Sinkronisasi Horisontal
|
| 12 |
B7
|
Data biru (MSB)
|
| 13 |
B6
|
data biru
|
| 14 |
B5
|
data biru
|
| 15 |
B4
|
data biru
|
| 16 |
B3
|
data biru
|
| 17 |
B2
|
data biru
|
| 18 |
B1
|
data biru
|
| 19 |
B0
|
Data biru (LSB)
|
| 20 |
G7
|
Data hijau (MSB)
|
| 21 |
G6
|
Data hijau
|
| 22 |
G5
|
Data hijau
|
| 23 |
G4
|
Data hijau
|
| 24 |
G3
|
Data hijau
|
| 25 |
G2
|
Data hijau
|
| 26 |
G1
|
Data hijau
|
| 27 |
G0
|
Data hijau (LSB)
|
| 28 |
R7
|
Data merah (MSB)
|
| 29 |
R6
|
Data merah
|
| 30 |
R5
|
Data merah
|
| 31 |
R4
|
Data merah
|
| 32 |
R3
|
Data merah
|
| 33 |
R2
|
Data merah
|
| 34 |
R1
|
Data merah
|
| 35 |
R0
|
Data merah (LSB) |
| 36 |
GND
|
Tanah Listrik
|
| 37 |
DCLK
|
Contoh jam
|
| 38 |
GND
|
Tanah Listrik
|
| 39 |
L/R
|
Pilihan kiri / kanan
|
| 40 |
U/D
|
Pilihan atas/bawah
|
| 41 |
VGH
|
Gerbang ON Tegangan
|
| 42 |
VGL
|
Gerbang OFF Tegangan
|
| 43 |
AVDD
|
Daya untuk Sirkuit Analog
|
| 44 |
MENGATUR ULANG
|
Pin penyetelan ulang global.
|
| 45 |
NC
|
Tidak ada koneksi
|
| 46 |
VCOM
|
Tegangan Umum
|
| 47 |
DITHB
|
Fungsi dithering
|
| 48 |
GND
|
Tanah Listrik
|
| 49 |
NC
|
Tidak ada koneksi
|
| 50 |
NC
|
Tidak ada koneksi
|
Definisi Pin panel sentuh
| 1 | VDD | |
| 2 | GND | |
| 3 | TP-INT | |
| 4 | TP-RST | |
| 5 | TP-SCL | |
| 6 | TP-SDA |
Persyaratan untuk digunakan
Untuk memastikan penggunaan normal produk ini dan mencegah kecelakaan seperti sengatan listrik atau kebakaran, harap baca dan pahami semua persyaratan dan prosedur pengoperasian sebelum menggunakan produk ini.Persyaratan berikut sangat diperhatikan:
1. Catu daya DC yang dibutuhkan oleh produk ini dihasilkan oleh adaptor daya AC/DC, dan adaptor daya AC/DC harus dijauhkan dari sumber panas dan ditempatkan di tempat yang berventilasi baik.
2. Soket listrik AC dan kabel listrik AC harus memperhatikan grounding yang baik dan dapat menahan permintaan arus yang cukup.
3. Tegangan input catu daya DC yang dibutuhkan oleh produk ini adalah +5V, kesalahan tidak lebih besar dari +/-0,5V, dan arus ditentukan sesuai dengan layar LED yang dipilih dan kekuatan seluruh mesin.
4. Perhatikan ventilasi yang baik dan pembuangan panas, jangan letakkan di cangkang atau kotak non-termal tertutup, dan jangan biarkan sinar matahari langsung atau sumber panas lainnya memanggang.
5. Perhatikan untuk menghindari kelembaban yang berlebihan dan debu yang berlebihan, untuk menghindari korosi sirkuit yang menyebabkan kegagalan.
6. Saat merakit, perhatikan untuk menyediakan ruang tertentu untuk menyediakan konveksi udara di permukaan papan untuk menghilangkan panas, dan mencegah konduktor listrik (seperti pelat besi tetap seperti papan penggerak dan pelat tegangan tinggi) dan komponen di papan dari kontak hubung singkat.
7. Perhatikan agar pelat penggerak tidak tertekuk dan berubah bentuk karena tekanan tambahan.
8. Saat merakit, perhatikan sambungan listrik yang benar dari papan drive, layar LED, papan tombol dan komponen lainnya, pilih tegangan kerja layar LED yang benar (terlalu rendah akan menunjukkan abnormal, terlalu tinggi dapat membakar layar LED), periksa apakah sudah benar sebelum dinyalakan.
9. Program pada papan driver harus sesuai dengan layar LED yang sesuai.
10. Perhatikan perlindungan elektrostatik saat merakit papan, dan perhatikan untuk menghindari korsleting dan listrik statis di tangan untuk merusak papan.
11. Semua antarmuka input dan output harus dioperasikan jika terjadi kegagalan daya (konektor colokkan dan cabut).
12. Produk ini cocok untuk penggunaan komersial umum dan rumah tangga, suhu sekitar: -10~+40°C, kelembaban relatif: 80%.
13. Cabut daya jika tidak digunakan dalam waktu lama.
