Detail produk:
|
| Kata kunci: | Layar HDMI 5 inci | Resolusi: | 800*480 |
|---|---|---|---|
| Antarmuka CTP: | IIC ke USB | Mendukung: | HDMI, Raspberry Pi, Raspbian, Ubuntu, WIN10 IOT |
| Menu (dipesan): | Kecerahan, kontras, koreksi otomatis, fase, jam, posisi bidang garis, pengaturan fungsi, reset, dll | Pencahayaan Permukaan: | 300 cd/m2 - 1000 cd/m2 |
| Layar sentuh: | CTP (Layar Sentuh Kapasitif) | Melihat arah: | IPS Semua sudut pandang (85/85/85/85) |
| LED seumur hidup: | 40.000 jam | Suhu Operasi: | –20℃ hingga +70 |
| Keluaran Audio: | 8Ω1.5W (20*30 BOX speaker * 2) | ||
| Menyoroti: | Layar LCD TFT 1000cd / m2,Layar LCD TFT ISO14000,Layar TFT Industri 5 Inch |
||

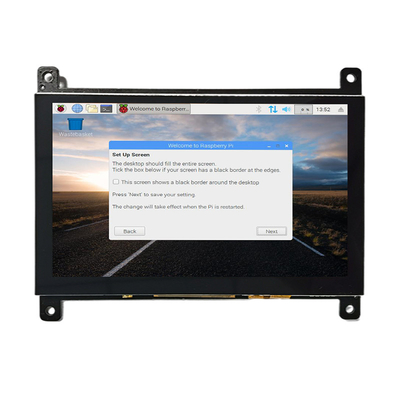

Layar HDMI 5 inci, LCD Sentuh Raspberry Pi 5"
SFHDMI500AU-800480A-CT adalah modul kontrol tampilan LCD terintegrasi baru (layar LCD, layar sentuh, papan driver) terintegrasi baru.Ini dengan sempurna menyajikan output sinyal digital HDMI dari PC pada layar LCD 800*480.
1. Mendukung standar HDMI 1.3, HDMI 1.4, HDCP 1.4, HDCP 2.2.
2. Sumber HDMI kompatibel dengan PC mini mainstream seperti Raspberry Pi, BB Black, dan Banana Pi.
3. TOUCH adalah USB ke I2C, tidak diperlukan instalasi driver.
4. Desain ini terutama digunakan pada tampilan Raspberry Pi Raspberry Pi, dan juga dapat digunakan untuk perangkat sentuh layar kecil kontrol industri HDMI lainnya.
5. Ketika digunakan sebagai tampilan Raspberry Pi, mendukung Raspbian, Ubuntu, WIN10 IOT dan sistem lainnya, satu sentuhan, dan ketika digunakan sebagai monitor komputer, mendukung Windows 7/8/10, sentuhan lima titik, drive- Gratis.
Fitur Produk:
| Kata kunci: | Layar HDMI 5 Inci | Resolusi: | 800*480 |
|---|---|---|---|
| Antarmuka CTP: | IIC Ke USB | Mendukung: | HDMI, Raspberry Pi, Raspbian, Ubuntu, WIN10 IOT |
| Menu (dipesan): | Kecerahan, Kontras, Koreksi Otomatis, Fase, Jam, Posisi Bidang Garis, Pengaturan Fungsi, Reset, Dll | Pencahayaan Permukaan: | 300 Cd/m2 - 1000 Cd/m2 |
| Layar sentuh: | CTP (Layar Sentuh Kapasitif) | Melihat Arah: | IPS Semua Sudut Pandang (85/85/85/85) |
| LED Seumur Hidup: | 40.000 Jam | Suhu Operasi: | –20℃ Sampai +70 |
| Kepatuhan: | REACH & Sesuai RoHS | Keluaran Audio: | 8Ω1.5W (20*30 BOX speaker * 2) |

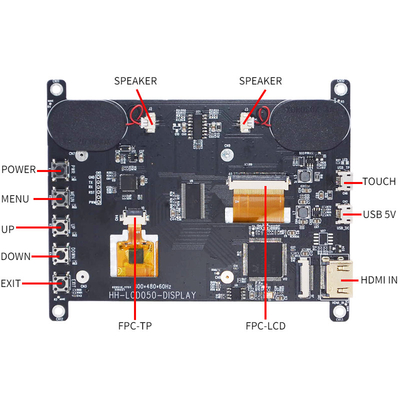

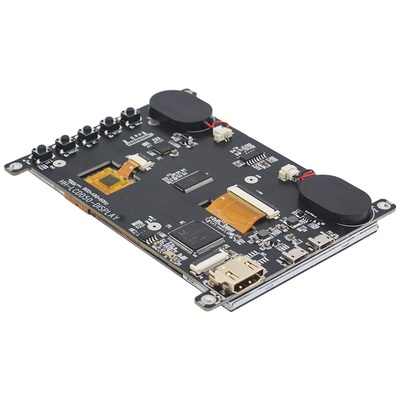

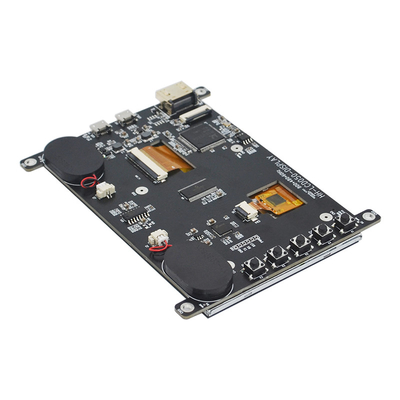

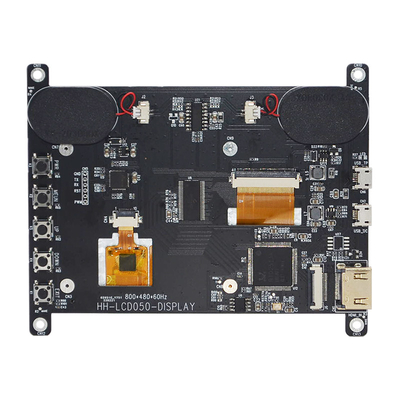

Layar HDMI 5 inci, LCD Sentuh Raspberry Pi 5"gambar produk
Definisi Pin HDMI:
| 1 | TMDS DATA2+ |
| 2 | TMDS DATA2 terlindung屏蔽 |
| 3 | TMDS DATA2- |
| 4 | TMDS DATA1+ |
| 5 | TMDS DATA1 terlindung屏蔽 |
| 6 | TMDS DATA1- |
| 7 | TMDS DATA0+ |
| 8 | TMDS DATA0 terlindung |
| 9 | TMDS DATA0- |
| 10 | JAM DATA TMDS+ |
| 11 | JAM DATA TMDS terlindung |
| 12 | JAM DATA TMDS- |
| 13 |
CEC (Kontrol Elektronik Konsumen, Elektronik opsional) pengontrol konsumen可选择的电子消费控制器) |
| 14 | Dicadangkan (dalam kabel tetapi NC pada perangkat) |
| 15 | SCL (Jam DDC) |
| 16 | SDA (data DDC) |
| 17 | DDC/CEC Ground |
| 18 | + 5V daya |
| 19 | Kabel probe hot-swappable热插拔探测线 |
Definisi Pin USB 5V:
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | GND |
Definisi Pin USB TP:
| 1 | VCC |
| 2 | D- |
| 3 | D+ |
| 4 | NC |
| 5 | GND |
Definisi Pin Pembicara:
| 1 | RUTE+ |
| 2 | MENGUSIR- |
| 3 | ORANG UDIK- |
| 4 | LOUT+ |
Persyaratan untuk digunakan
Untuk memastikan penggunaan normal produk ini dan mencegah kecelakaan seperti sengatan listrik atau kebakaran, harap baca dan pahami semua persyaratan dan prosedur pengoperasian sebelum menggunakan produk ini.Persyaratan berikut sangat diperhatikan:
1. Catu daya DC yang dibutuhkan oleh produk ini dihasilkan oleh adaptor daya AC/DC, dan adaptor daya AC/DC harus dijauhkan dari sumber panas dan ditempatkan di tempat yang berventilasi baik.
2. Soket listrik AC dan kabel listrik AC harus memperhatikan grounding yang baik dan dapat menahan permintaan arus yang cukup.
3. Tegangan input catu daya DC yang dibutuhkan oleh produk ini adalah +5V, kesalahan tidak lebih besar dari +/-0,5V, dan arus ditentukan sesuai dengan layar LED yang dipilih dan kekuatan seluruh mesin.
4. Perhatikan ventilasi yang baik dan pembuangan panas, jangan letakkan di cangkang atau kotak non-termal tertutup, dan jangan biarkan sinar matahari langsung atau sumber panas lainnya memanggang.
5. Perhatikan untuk menghindari kelembaban yang berlebihan dan debu yang berlebihan, untuk menghindari korosi sirkuit yang menyebabkan kegagalan.
6. Saat merakit, perhatikan untuk menyediakan ruang tertentu untuk menyediakan konveksi udara di permukaan papan untuk menghilangkan panas, dan mencegah konduktor listrik (seperti pelat besi tetap seperti papan penggerak dan pelat tegangan tinggi) dan komponen di papan dari kontak hubung singkat.
7. Perhatikan agar pelat penggerak tidak tertekuk dan berubah bentuk karena tekanan tambahan.
8. Saat merakit, perhatikan sambungan listrik yang benar dari papan drive, layar LED, papan tombol dan komponen lainnya, pilih tegangan kerja layar LED yang benar (terlalu rendah akan menunjukkan abnormal, terlalu tinggi dapat membakar layar LED), periksa apakah sudah benar sebelum dinyalakan.
9. Program pada papan driver harus sesuai dengan layar LED yang sesuai.
10. Perhatikan perlindungan elektrostatik saat merakit papan, dan perhatikan untuk menghindari korsleting dan listrik statis di tangan untuk merusak papan.
11. Semua antarmuka input dan output harus dioperasikan jika terjadi kegagalan daya (konektor colokkan dan cabut).
12. Produk ini cocok untuk penggunaan komersial umum dan rumah tangga, suhu sekitar: -10~+40°C, kelembaban relatif: 80%.
13. Cabut daya jika tidak digunakan dalam waktu lama.
