Detail produk:
|
| Kata kunci: | Layar HDMI 15,6 inci | Resolusi: | 1920*1080 |
|---|---|---|---|
| Antarmuka CTP: | IIC ke USB | Pencahayaan Permukaan: | 300 cd/m2 - 1000 cd/m2 |
| Layar sentuh: | Layar sentuh kapasitif | Melihat arah: | IPS Semua sudut pandang (85/85/85/85) |
| LED seumur hidup: | 40.000 jam | Suhu Operasi: | –20℃ hingga +70 |
| Kepatuhan: | Sesuai dengan REACH & RoHS | Mendukung: | Raspberry Pi, HDMI, Raspbian, Ubuntu, WIN10 IOT |
| Menyoroti: | Modul Kontrol Tampilan 300cd / m2,Modul Kontrol Tampilan 1920x1080,Modul LCD TFT 1000cd / m2 |
||
Layar HDMI 15,6 inci, LCD Sentuh Raspberry Pi 15,6"
SFHDMI156H-19201080A-CT adalah modul kontrol layar TFT LCD 15,6 inci yang terintegrasi dengan layar LCD, layar sentuh kapasitif, dan papan penggerak.Papan penggerak untuk layar FHD dengan fungsi TYPE-C bawaan, resolusi maksimum adalah 2560X1440 @60HZ.
* Mendukung output sinyal antarmuka layar EDP.
* Berbagai bahasa OSD untuk dipilih.
* Perangkat lunak pada motherboard mendukung pembaruan online.
* Mendukung layar sentuh kapasitif.
* Mendukung HDMI 1.4 2 arah, HDCP mendukung versi 2.0.
* Mendukung fungsi USB HUB, dua port USB2.0 eksternal, dapat digunakan untuk koneksi mouse dan keyboard.
* Mendukung protokol catu daya dua arah PD.
* Mendukung output penguat daya 1,5W * 2
* Port TYPEC mendukung Mode Alt DisplayPort
Fitur Produk:
|
masukan video |
HDMI |
1080p | ||
| Versi HDCP | 2.0 | |||
|
TYPE-C |
1080p | |||
| manajemen PD | ||||
| USB2.0 HUB | ||||
| Catu daya operasi | DC 5~20V | |||
| Konsumsi daya siaga | 0,25W | |||
|
Layar LCD |
Menampilkan | LCD TFT | ||
| Antarmuka layar | EDP | |||
| Resolusi Maksimum | 2560*1440@60HZ | |||
| Tegangan Operasi | 3.3V (R33), 5V (R5) | |||
| Keluaran headphone | 150MW (32Ω/0dB ) | |||
| Keluaran pengeras suara | 2X1.5W THD+N＜10%@1KHZ | |||
| DIPIMPIN | Metode penyesuaian cahaya | PWM | ||
| Papan ketik | DAYA, KUNCI1, KUNCI2, OTOMATIS, MENU, Opsional | |||
| bahasa OSD | Cina/Inggris/Jerman/Korea/Perancis/Spanyol/Jepang dan lain-lain | |||
Layar HDMI 15,6 inci, LCD Sentuh Raspberry Pi 15,6"gambar produk

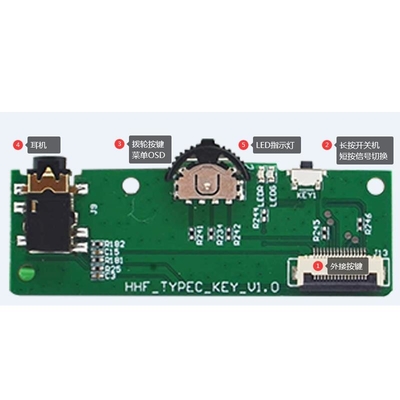

(1) Kontrol Eksternal (2) Tekan lama untuk menghidupkan, tekan sebentar untuk mengganti sinyal
(3) Tombol panggil Menu OSD (4) Headphone (5) Indikator LED

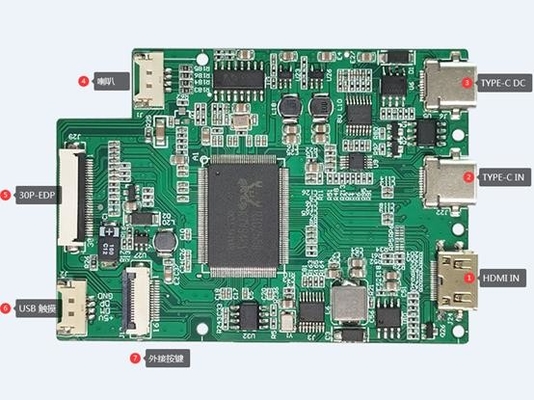

(1) HDMI di (2) Tipe-C di (3)Tipe-C DC (4)Speaker
(5) EDP 30pin (6) Layar Sentuh USB (7) Kontrol Eksternal
Definisi Pin HDMI:
| 1 | TMDS DATA2+ |
| 2 | TMDS DATA2 terlindung屏蔽 |
| 3 | TMDS DATA2- |
| 4 | TMDS DATA1+ |
| 5 | TMDS DATA1 terlindung屏蔽 |
| 6 | TMDS DATA1- |
| 7 | TMDS DATA0+ |
| 8 | TMDS DATA0 terlindung |
| 9 | TMDS DATA0- |
| 10 | JAM DATA TMDS+ |
| 11 | JAM DATA TMDS terlindung |
| 12 | JAM DATA TMDS- |
| 13 |
CEC (Kontrol Elektronik Konsumen, Elektronik opsional) pengontrol konsumen可选择的电子消费控制器) |
| 14 | Dicadangkan (dalam kabel tetapi NC pada perangkat) |
| 15 | SCL (Jam DDC) |
| 16 | SDA (data DDC) |
| 17 | DDC/CEC Ground |
| 18 | + 5V daya |
| 19 | Kabel probe hot-swappable热插拔探测线 |
Antarmuka masukan USB TYPE-C
| Pin | Definisi | Keterangan |
| 1 | TYPEC-DTE | Hubungkan port deteksi |
| 2 |
TX P1 _ |
Antarmuka sinyal data |
| 3 |
TX N1 _ |
Antarmuka sinyal data |
| 4 | VBUS | Keluaran catu daya |
| 5 | TYPEC-CC1 | Port deteksi maju dan mundur |
| 6 | TYPEC-DP | Antarmuka sinyal data |
| 7 | TYPEC-DM | Antarmuka sinyal data |
| 8 | TYPEC-BU1 | Antarmuka sinyal data tambahan |
| 9 | VBUS | Keluaran catu daya |
| 10 |
RX N2 _ |
Antarmuka sinyal data |
| 11 |
RX P2 _ |
Antarmuka sinyal data |
| 12 | GND | Hubungkan ke Tanah |
| 13 | GND | Hubungkan ke Tanah |
| 14 |
TX P2 _ |
Antarmuka sinyal data |
| 15 |
TX N2 _ |
Antarmuka sinyal data |
| 16 | VBUS | Keluaran catu daya |
| 17 | TYPEC-CC2 | Port deteksi maju dan mundur |
| 18 | TYPEC-DP | Antarmuka sinyal data |
| 19 | TYPEC-DM | Antarmuka sinyal data |
| 20 | VBUS | Keluaran catu daya |
| 21 | TYPEC-BU2 | Antarmuka sinyal data tambahan |
| 22 |
RX N1 _ |
Antarmuka sinyal data |
| 23 |
RX P1 _ |
Antarmuka sinyal data |
| 24 | GND | Hubungkan ke Tanah |
