ESL Display 2,66 inci, E-ink display 2,66 inci Deskripsi
SAEF Technology SFEPD266H-7005A01 adalah Active Matrix Electrophoretic Display ((AM EPD), dengan antarmuka dan desain sistem referensi.Modul ini adalah TFT- array drive electrophoretic display, dengan sirkuit terintegrasi termasuk gate buffer, source buffer, MCU interface, timing control logic, oscillator, DC-DC, SRAM, LUT, VCOM. Modul dapat digunakan dalam perangkat elektronik portabel,seperti Sistem Label Rak Elektronik (ESL).
Fitur
Tampilan 152×296 piksel
️ Refleksi putih lebih dari 30%
Rasio kontras di atas 8:1
¢ Sudut pandang yang sangat luas
Konsumsi daya yang sangat rendah
Mode reflektif murni
Tampilan bi-stabil
️ Mode lanskap, potret
Mode tidur dalam arus ultra rendah
RAM pada chip display
Bentuk gelombang disimpan di OTP On-chip
Interface periferal serial tersedia
Osilator On-Chip
¢ Pengendali penguat dan regulator pada chip untuk menghasilkan tegangan penggerak VCOM, Gate dan Source
️ I 2C sinyal master antarmuka untuk membaca sensor suhu ekstemal
| Artikel informasi umum |
Isi |
| Ukuran layar |
2.66 inci |
| Mode Tampilan |
EPD Matrix Aktif |
| Resolusi Tampilan |
152 ((H) × 296 ((V) Pixel |
| Daerah Aktif |
30.704 (H) ×60.088 (V) mm |
| Pixel Pitch |
0.203 ((H) × 0,203 ((V) |
| PixelKonfigurasi |
persegi panjang |
| Dimensi garis besar |
36.3(H) × 71.8(V) × 1.14(D) mm |
| Berat badan |
4.1 g |
| Tegangan pasokan logika |
3.0V tipikal |
| Suhu Operasi |
0°C sampai +50°C |
| Suhu penyimpanan |
-25°C sampai +60°C |
| Antarmuka |
SPI |
| Kepatuhan |
Sesuai dengan REACH & RoHS |
Aplikasi
Sistem Label Rak Elektronik
Definisi Pin
Pin1, NC Jangan terhubung dengan pin NC lainnya
Pin2, GDR / O / N-Channel MOSFET Gate Drive Control
Pin3, RESE / I / Input sensor arus untuk loop kontrol
Pin4, NC Jangan terhubung dengan pin NC lainnya
Pin5, VDHR / C / Tegangan pengemudi sumber positif untuk Sumber
Pin6, TSCL / O / I2C Antarmuka dengan sensor suhu digital Pin jam
Pin7, TSDA / I/O / I2C Antarmuka dengan sensor suhu digital Data pin
Pin8, BS / I / Bus Interface selection pin (NOTE 5-4)
Pin9, BUSYN / O / Output pin keadaan sibuk (NOTE 5-3)
Pin 10, RSTN / I / Reset sinyal input.
Pin11, D/C / I / Data / Command control pin (NOTE 5-2)
Pin12, CSB / I / Chip pilih pin input (NOTE 5-1)
Pin13, SCL / I / Serial Clock pin (SPI)
Pin14, SDA / I / Serial Data pin (SPI)
Pin15, VDDIO / P / Power Supply untuk pin logika antarmuka.
Pin16, VDD / P / Power Supply untuk chip
Pin17, GND / P / Ground
Pin18, VDDD / C / Core logic power pin VDDD dapat diatur secara internal dari VDD. Kondensator harus dihubungkan antara VDDD dan VSS dalam semua keadaan
Pin19, VPP / P / Power Supply untuk Pemrograman OTP
Pin20, VSH / C / Positif Sumber drive tegangan 2
Pin21, VGH / C / Positif Gate drive tegangan
Pin22, VSL / C / Tegangan penggerak sumber negatif
Pin23, VGL / C / Tegangan penggerak gerbang negatif
Pin24, tegangan penggerak VCOM / C / VCOM
I = Input Pin, O = Output Pin, I/O = Bi-directional Pin (Input/Output), P = Power Pin, C = Capacitor Pin
Catatan 5-1: Pin ini adalah chip pilih input yang menghubungkan ke MCU. Chip diaktifkan untuk komunikasi MCU hanya ketika CSB ditarik LOW.
Catatan 5-2: Pin ini adalah Data/Command control pin yang terhubung ke MCU dalam mode 4-wire SPI. Ketika pin ditarik HIGH, data di SDA akan ditafsirkan sebagai data. Ketika pin ditarik LOW,data di SDA akan ditafsirkan sebagai perintah.
Catatan 5-3: Pin ini adalah pin output keadaan sibuk. Ketika sibuk tinggi, operasi chip tidak harus terganggu, perintah tidak harus dikirim, misalnya,Chip akan menempatkan pin sibuk tinggi ketika - Output tampilan bentuk gelombang - Pemrograman dengan OTP - Berkomunikasi dengan sensor suhu digital
Catatan 5-4: Pin pilihan antarmuka bus
BS State MCU Interface
L 4-line serial peripheral antarmuka ((SPI)
H 3-line serial antarmuka perifer ((SPI) - 9 bit SP

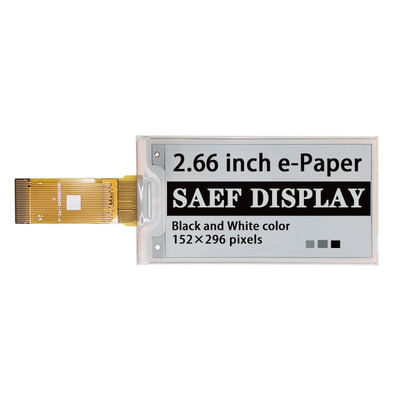

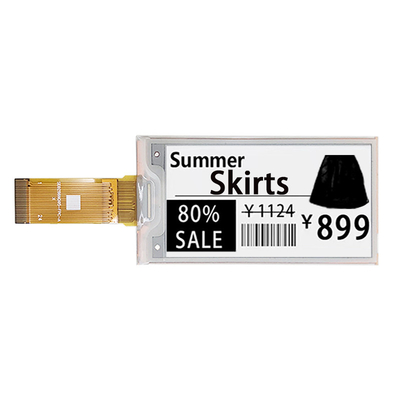

ESL Display 2,66 inci, E-ink display 2,66 inci Gambar produk

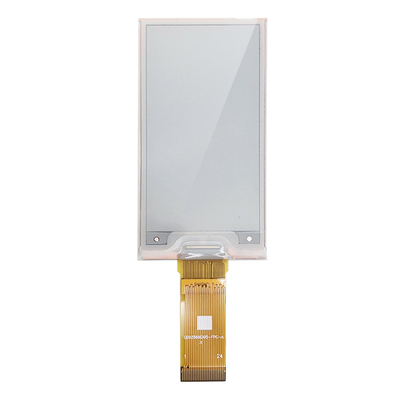

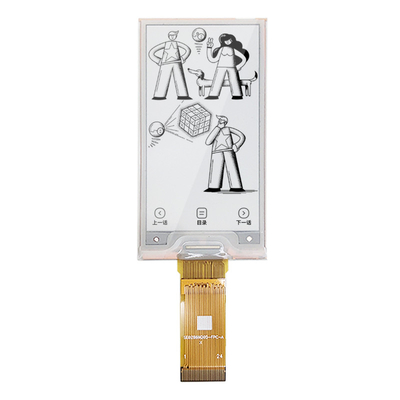

ESL Display 2,66 inci, E-ink display 2,66 inci Gambar produk
Catatan:
1Kekuatan khas diukur dengan mengikuti transisi dari pola skala abu-abu horisontal 2 ke pola skala abu-abu vertikal 2. (Gambar 6-2)
2Daya tidur dalam adalah daya yang dikonsumsi ketika panel controller dalam mode tidur dalam.
3.Karakteristik listrik/optik yang tercantum hanya dijamin di bawah pengontrol & bentuk gelombang yang disediakan oleh SAEF.
