Detail produk:
|
| Produk: | EPD 1,54 inci | Resolusi: | Resolusi titik 152x152 |
|---|---|---|---|
| Mode Tampilan: | Tampilan Elektroforesis Matriks Aktif (AM EPD) | Optik: | Semua Sudut Pandangan |
| Garis Besar Redup.: | 31,80 (T) × 37,32(V) ×1,14(D) mm | Daerah Aktif: | 27.512 (H) × 27.512 (V) mm |
| Lapangan Piksel: | 0.181 ((H) × 0.181 ((V) mm | Nomor PIN: | 24 PIN |
| antarmuka: | MCU | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 1.5 Inch E Ink Display,152x152 Dots E Ink Display,Antarmuka MCU E Ink EPD |
||
E-ink Display 1,54 inci, EPD 1,54 inci Deskripsi layar
SAEF Technology SFEPD154H-7003A01 adalah Active Matrix Electrophoretic Display ((AM EPD), dengan antarmuka dan desain sistem referensi.dan memiliki kemampuan tampilan penuh 2-bitModul ini adalah TFT-array drive electrophoretic display, dengan sirkuit terintegrasi termasuk gate buffer, source buffer, MCU interface, timing control logic, oscillator, DC-DC, SRAM, LUT, VCOM.Modul dapat digunakan dalam perangkat elektronik portabel, seperti Sistem Label Rak Elektronik (ESL).
Fitur
◆ Layar 152×152 piksel
◆ Refleksi putih lebih dari 30%
◆ Rasio kontras di atas 10:1
◆ Sudut pandang yang sangat luas
◆ Konsumsi daya yang sangat rendah
◆ Mode reflektif murni
◆ Tampilan bi-stabil
◆ Modus tidur dalam arus ultra rendah
◆ RAM pada chip display
◆ Bentuk gelombang yang tersimpan dalam OTP On-chip
◆ Serial peripheral antarmuka tersedia
◆ Osilator pada chip
◆ Pengendalian penguat dan regulator pada chip untuk menghasilkan tegangan penggerak VCOM, Gate dan Source
◆ I 2C sinyal master interface untuk membaca sensor suhu eksternal
| Artikel informasi umum | Isi |
| Ukuran layar | 1.54 inci |
| Mode Tampilan | EPD Matrix Aktif |
| Resolusi Tampilan | 152 ((H) × 152 ((V) Piksel |
| Daerah Aktif | 27.512 (H) × 27.512 (V) mm |
| Pixel Pitch | 0.181 ((H) × 0.181 ((V) |
| PixelKonfigurasi | persegi panjang |
| Dimensi garis besar | 31.80 (H) × 37.32 ((V × 1.14 ((D)) mm |
| Berat badan | 2.7 g |
| Tegangan pasokan logika | 3.0V tipikal |
| Suhu Operasi | 0°C sampai +35°C |
| Suhu penyimpanan | -25°C sampai +60°C |
| Antarmuka | MCU |
| Kepatuhan | Sesuai dengan REACH & RoHS |
Aplikasi
Sistem Label Rak Elektronik
Definisi Pin
Pin1, NC Jangan terhubung dengan pin NC lainnya
Pin2, GDR / O / N-Channel MOSFET Gate Drive Control
Pin3, RESE / I / Input sensor arus untuk loop kontrol
Pin4, NC Jangan terhubung dengan pin NC lainnya
Pin5, VDHR / C / Positif Sumber drive tegangan 1
Pin6, TSCL / O / I2C Antarmuka dengan sensor suhu digital Pin jam
Pin7, TSDA / I/O / I2C Antarmuka dengan sensor suhu digital Data pin
Pin8, pin pilihan antarmuka BS / I / Bus
Pin9, BUSYN / O / Busy state output pin
Pin 10, RSTN / I / Reset sinyal input.
Pin11, D/C / I / Data / Command control pin
Pin12, CSB / I / Chip pilih pin input
Pin13, SCL / I / Serial Clock pin (SPI)
Pin14, SDA / I / Serial Data pin (SPI)
Pin15, VDD / P / Power Supply untuk pin logika antarmuka
Pin16, VDD / P / Power Supply untuk chip
Pin17, VSS / P / Ground
Pin18, VDDD / C / Core logic power pin VDDD dapat diatur secara internal dari VDD. Kondensator harus dihubungkan antara VDDD dan VSS dalam semua keadaan
Pin19, VPP / P / Power Supply untuk Pemrograman OTP
Pin20, VSH / C / Positif Sumber drive tegangan 2
Pin21, VGH / C / Positif Gate drive tegangan
Pin22, VSL / C / Tegangan penggerak sumber negatif
Pin23, VGL / C / Tegangan penggerak gerbang negatif
Pin24, tegangan penggerak VCOM / C / VCOM
I = Input Pin, O = Output Pin, I/O = Bi-directional Pin (Input/Output), P = Power Pin, C = Capacitor Pin

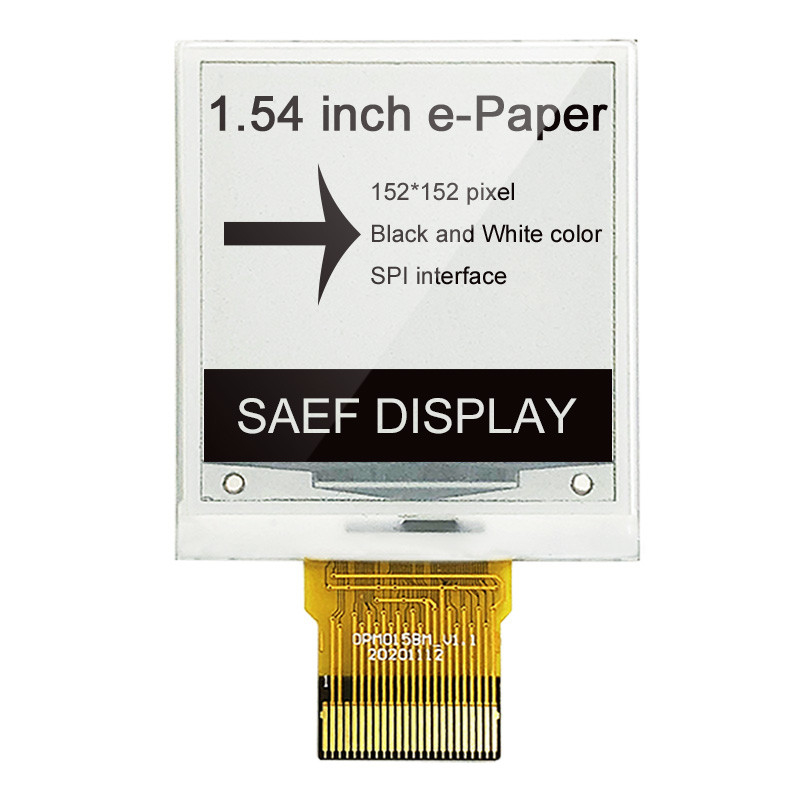

E-ink Display 1,54 inci, EPD 1,54 inci Gambar produk

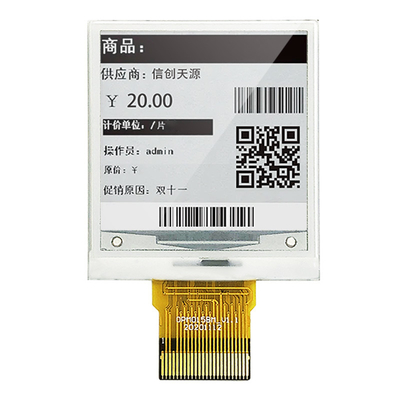

E-ink Display 1,54 inci, EPD 1,54 inci Gambar produk
