Detail produk:
|
| Kata kunci: | HDMI 7 inci untuk tampilan Raspberry PI | Resolusi: | 1024x600 |
|---|---|---|---|
| Antarmuka CTP: | USB | Pencahayaan Permukaan: | 500 cd/m2 - 1000 cd/m2 |
| Layar sentuh: | CTP (Layar Sentuh Kapasitif) | pin: | 19 |
| Melihat arah: | IPS Semua sudut pandang (80/80/80/80) | LED seumur hidup: | 40.000 jam |
| Suhu Operasi: | –20℃ hingga +70 | Kepatuhan: | Sesuai dengan REACH & RoHS |
| Menyoroti: | Layar TFT HDMI kapasitif,Layar TFT HDMI Raspberry PI,Layar TFT Industri Raspberry PI |
||
Layar HDMI 7 inci, Layar TFT PCAP 7 inci
SFRA700H-1024600ACT-01 adalah modul HDMI TFT LCD yang mengintegrasikan LCD TFT, papan sentuh dan penggerak PCAP.
1- Modul dengan sempurna menghadirkan keluaran sinyal digital HDMI dari PC pada layar LCD 1024*600.
2- Mendukung standar HDMI 1.3, HDMI 1.4, HDCP 1.4, HDCP 2.2.Sumber sinyal HDMI kompatibel dengan PC mini arus utama seperti Raspberry Pi, BB Black, Banana Pi, dll.
3- SENTUH dari USB ke I2C, tidak perlu menginstal driver.
4- Desain ini terutama digunakan pada layar Raspberry Pi, dan juga dapat digunakan pada perangkat sentuh layar kecil kontrol industri HDMI lainnya.Saat digunakan sebagai tampilan Raspberry Pi, ini mendukung Raspbian, Ubuntu, WIN10 IOT dan sistem lainnya, sekali sentuh.
5- ketika digunakan sebagai layar komputer, ini mendukung Windows 7/8/10, sentuhan lima titik, bebas driver.
| Versi: kapan | 01 | ||
| Sinyal didukung | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| MENYENTUH | Standar USB | ||
| VGA | Tidak mendukung | ||

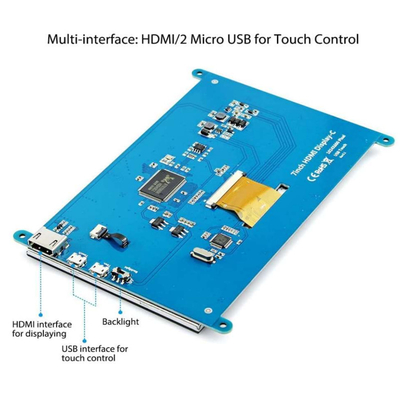

| Antarmuka di mainboard | memasukkan | HDMI | Tipe patch HDMI perempuan 19Pin patch (horizontal) |
| USB | MICRO 5P USB female tipe B 5.9MM (horizontal) | ||
| Antarmuka earphone | NC | ||
| Antarmuka sentuh | 6 pin | FPC-0.5-6PIN (horizontal) | |
| Antarmuka tampilan | RGB 50pin | FPC-0.5-50PIN (horizontal) | |
| Audio | Keluaran audio | 8Ω1,5W | 4PIN-1.25 H1.8 Kursi wanita ultra tipis (horizontal) |
| Sumber Daya listrik | Input daya | Masukan USB 5V(+/-0,5V) | |
| Tampilkan Vop | 3.3V | ||
| Operasi daya | Daya di layar | ||
| Konsumsi daya siaga mainboard | ＜0,25W | ||
| Menu OSD | Menu (reservasi) | Kecerahan, Kontras, Koreksi Otomatis, Fase, Jam, Posisi Lapangan, Pengaturan Fungsi, Reset, dll. | |
| Bahasa (cadangan) | Cina, Inggris, Prancis, Jerman, Italia, Spanyol, Rusia, Korea, Jepang, dll. | ||
| tombol (dicadangkan) | POWER, MENU, ATAS, BAWAH, KELUAR | ||

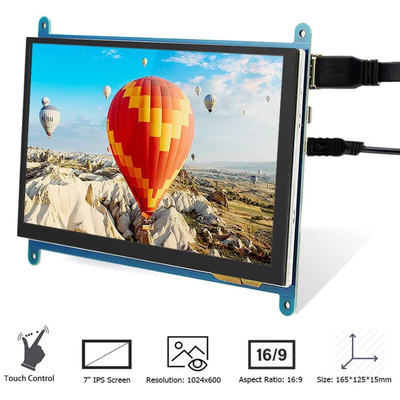

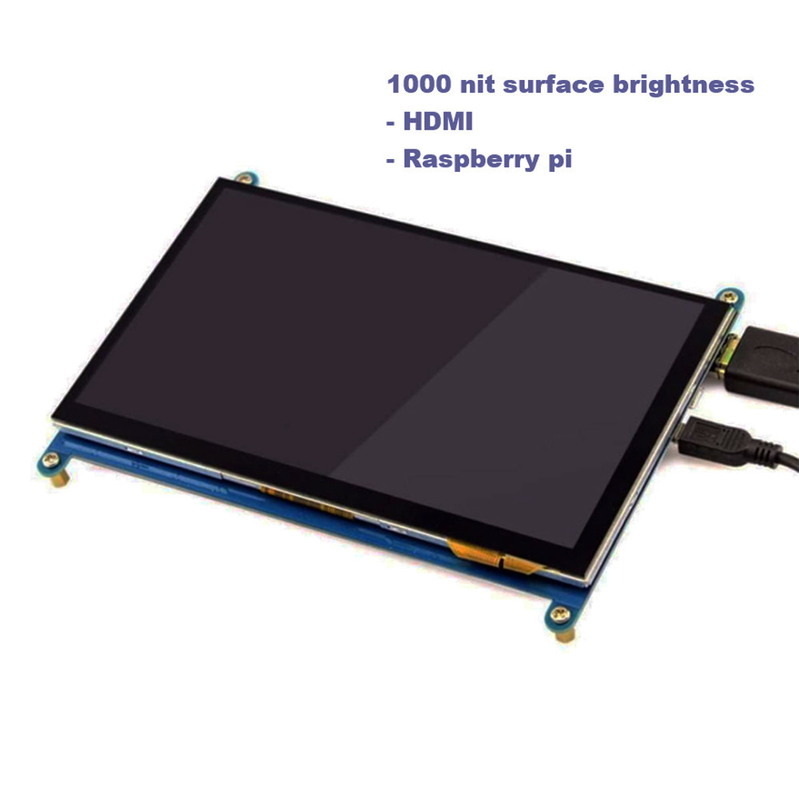

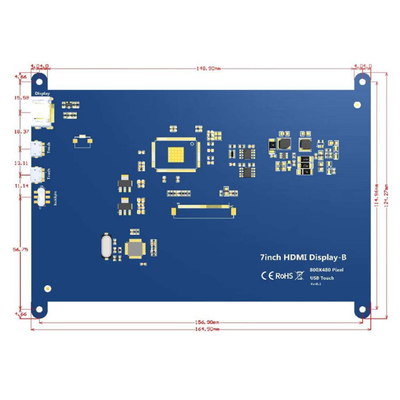

Layar HDMI 7 inci, Layar TFT PCAP 7 incigambar produk
Definisi pin antarmuka HDMI
| 1 | TMDS DATA2+ |
| 2 | TMDS DATA2 Terlindung |
| 3 | DATA TMDS2- |
| 4 | TMDS DATA1+ |
| 5 | TMDS DATA1 Terlindung |
| 6 | DATA TMDS1- |
| 7 | TMDS DATA0+ |
| 8 | TMDS DATA0 Terlindung |
| 9 | DATA TMDS0- |
| 10 | JAM DATA TMDS + |
| 11 | JAM DATA TMDS Terlindung |
| 12 | JAM DATA TMDS- |
| 13 | CEC (Kontrol Elektronik Konsumen Opsional) |
| 14 | Dicadangkan (dalam kabel tetapi NC pada perangkat) |
| 15 | SCL(DDC) |
| 16 | SDA(DDC) |
| 17 | Lapangan DDC/CEC |
| 18 | +5V (catu daya) |
| 19 | Kabel probe hot swap |
Definisi pin USB (5V).
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | GND |
Definisi USB TP Pin
| 1 | VCC |
| 2 | D- |
| 3 | D+ |
| 4 | NC |
| 5 | GND |
Definisi Pin antarmuka speaker
| 1 | ROUT+ |
| 2 | MENGUSIR- |
| 3 | ORANG UDIK- |
| 4 | LOUT + |
6,Definisi pin LCD
| 1 |
VLED+
|
Daya untuk lampu latar LED (Anoda)
|
| 2 |
VLED+
|
Daya untuk lampu latar LED (Anoda)
|
| 3 |
VLED-
|
Daya untuk lampu latar LED (Katoda)
|
| 4 |
VLED-
|
Daya untuk lampu latar LED (Katoda)
|
| 5 |
GND
|
Tanah listrik
|
| 6 |
VCOM
|
Tegangan umum
|
| 7 |
DVDD
|
Daya untuk Sirkuit Digital
|
| 8 |
MODE
|
Pilih mode DE/SYNC
|
| 9 |
DE
|
Masukan Data Aktifkan
|
| 10 |
VS
|
Masukan Sinkronisasi Vertikal
|
| 11 |
HS
|
Input Sinkronisasi Horizontal
|
| 12 |
B7
|
Data biru (MSB)
|
| 13 |
B6
|
Data biru
|
| 14 |
B5
|
Data biru
|
| 15 |
B4
|
Data biru
|
| 16 |
B3
|
Data biru
|
| 17 |
B2
|
Data biru
|
| 18 |
B1
|
Data biru
|
| 19 |
B0
|
Data biru (LSB)
|
| 20 |
G7
|
Data hijau (MSB)
|
| 21 |
G6
|
Informasi hijau
|
| 22 |
G5
|
Informasi hijau
|
| 23 |
G4
|
Informasi hijau
|
| 24 |
G3
|
Informasi hijau
|
| 25 |
G2
|
Informasi hijau
|
| 26 |
G1
|
Informasi hijau
|
| 27 |
G0
|
Data hijau (LSB)
|
| 28 |
R7
|
Data merah (MSB)
|
| 29 |
R6
|
data merah
|
| 30 |
R5
|
data merah
|
| 31 |
R4
|
data merah
|
| 32 |
R3
|
data merah
|
| 33 |
R2
|
data merah
|
| 34 |
R1
|
data merah
|
| 35 |
R0
|
Data merah (LSB) |
| 36 |
GND
|
Tanah Listrik
|
| 37 |
DCLK
|
Contoh jam
|
| 38 |
GND
|
Tanah Listrik
|
| 39 |
L/R
|
Pilihan kiri / kanan
|
| 40 |
U/D
|
Pilihan atas/bawah
|
| 41 |
VGH
|
Tegangan Gerbang ON
|
| 42 |
VGL
|
Gerbang MATI Tegangan
|
| 43 |
AVDD
|
Daya untuk Sirkuit Analog
|
| 44 |
MENGATUR ULANG
|
Pin reset global.
|
| 45 |
NC
|
Tidak ada koneksi
|
| 46 |
VCOM
|
Tegangan Umum
|
| 47 |
DITHB
|
Fungsi dithering
|
| 48 |
GND
|
Tanah Listrik
|
| 49 |
NC
|
Tidak ada koneksi
|
| 50 |
NC
|
Tidak ada koneksi
|
Definisi Pin panel sentuh
| 1 | VDD | |
| 2 | GND | |
| 3 | TP-INT | |
| 4 | TP-RST | |
| 5 | TP-SCL | |
| 6 | TP-SDA |
