Detail produk:
|
| Produk: | 2.1" inci IPS TFT LCD Melingkar | Resolusi: | 480x480 titik |
|---|---|---|---|
| Antarmuka: | 3 Baris SPI + 18 bit RGB | Layar sentuh: | Dapat disesuaikan |
| Melihat Arah: | IPS (80/80/80/80) | IC pengemudi: | ST7701S |
| Nomor PIN: | 40 pin | Ukuran modul: | 56,18 x 59,71 x 2,3 mm |
| Area Aktif: | Diameter 53,28 mm | Koneksi: | Memasukkan (dapat disesuaikan) |
| Pencahayaan Permukaan: | 300 cd/m2 (nit) | Suhu Operasi: | -20℃ hingga +70 |
| LED seumur hidup: | 40.000 jam | Kepatuhan: | Sesuai dengan REACH & RoHS |
| Menyoroti: | LCD IPS TFT bulat,LCD IPS TFT 480x480,layar LCD tft bulat RGB |
||
2.1 "Inch Bulat TFT 480x480 LCD Display ST7701S controller IC IPS Semua Sudut Pandang SPI + RGB Antarmuka
LCD TFT Bulat 2,1 inci, LCD TFT Melingkar 2.1" Deskripsi
Saef Tech SF-TC210B-8947A-N adalah modul LCD TFT melingkar berukuran diagonal 2,1" inci dengan resolusi 480x480 piksel. Modul ini dilengkapi dengan IC ST7701S; termasuk fungsi IC pengontrol dan driver, mendukung 18bit RGB dan SPI 3 baris antarmuka, dan tegangan suplai (Vdd) berkisar dari 2.5V hingga 4.8V, tipikal 2.8V.
Modul LCD TFT SF-TC210B-8947A-N adalah mode melingkar dengan kecerahan 300 nits (nilai tipikal).Modul ini juga tersedia untuk Layar Sentuh Resistif dan Layar Sentuh Kapasitif Proyeksi opsional.SF-TC210B-8947A-N dapat beroperasi pada suhu dari -20℃ hingga +70℃;suhu penyimpanannya berkisar dari -30℃ hingga +80℃.Modul LCD TFT 2,1 inci ini banyak digunakan di mesin kopi, oven gelombang mikro, pemindai, otomatisasi rumah, sistem kontrol akses, peralatan pemantauan, penganalisis, sistem keamanan, sistem irigasi taman, dll.
| Produk: | 2.1 "Inci Melingkar IPS TFT LCD | Resolusi: | 480x480 Titik |
|---|---|---|---|
| Antarmuka: | 3 Baris SPI + 18 Bit RGB | Layar sentuh: | Dapat Disesuaikan |
| Melihat Arah: | IPS (80/80/80/80) | IC pengemudi: | ST7701S |
| Nomor PIN: | 40 Pin | Ukuran Modul: | 56,18 X 59,71 X 2,3 mm |
| Area Aktif: | Diameter 53,28 mm | Koneksi: | Memasukkan (Dapat Disesuaikan) |
| Pencahayaan Permukaan: | 300 Cd/m2 (nits) | Suhu Operasi: | -20℃ Sampai +70 |
| LED Seumur Hidup: | 40.000 Jam | Kepatuhan: | Sesuai dengan REACH & RoHS |
Definisi Pin
Pin1, LEDA, LED Anoda.
Pin2, LEDK, LED Katoda.
Pin3, LEDK, LED Katoda.
Pin4, GND, Tanah.
Pin5, VCI, Catu Daya.
Pin6, RST, Setel ulang sinyal, Aktif Rendah.
Pin7, NC.
Pin8, NC.
Pin9, SDA, SPI Sinyal data.
Sinyal Jam Pin10, SCK, SPI.
Pin11, CS, sinyal pilih chip SPI.
Pin12, PCLK, sinyal jam titik RGB.
Pin13, DE, RGB Data mengaktifkan sinyal.
Pin14, VSYNC, sinyal sinkronisasi bingkai RGB.
Pin15, HSYNC, sinyal sinkronisasi garis RGB.
Pin16~Pin33, sinyal data RGB.( DB0: LSB Biru; DB5: MSB Biru; DB6: LSB Hijau; DB11: MSB Hijau; DB12: LSB Merah; DB17: MSB Merah)
Pin34, GND, Tanah.
Pin35, TP_INT, Interupsi sentuh.
Pin36, TP_SDA, Sinyal data I2C Sentuh.
Pin37, TP_SCL, sinyal jam Sentuh I2C.
Pin38, TP_RST, sinyal reset Sentuh I2C.
Pin39, TP_VCI, Catu daya sentuh
Pin40, GND, Tanah
LCD TFT Bulat 2,1 inci, LCD TFT Melingkar Gambar 2,1"

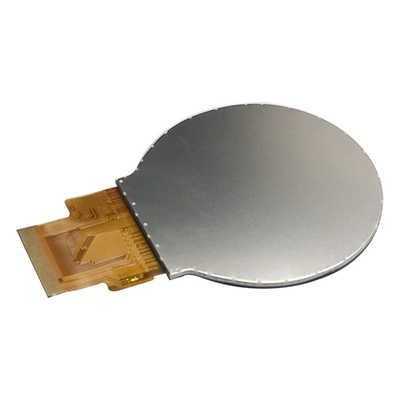

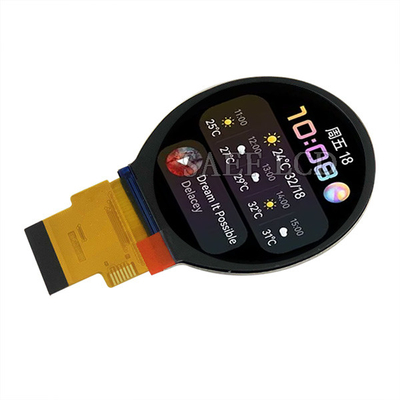

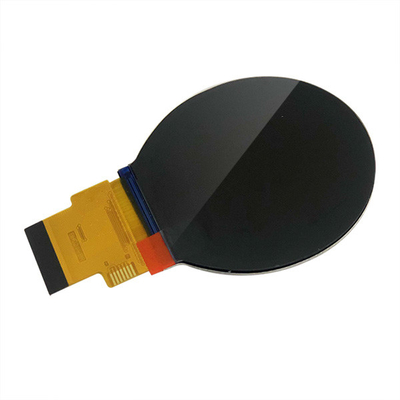

LCD TFT Bulat 2,1 inci, LCD TFT Melingkar 2.1 "Gambar Produk Nyata
