Detail produk:
|
| Kata kunci: | TFT 7 inci | layar sentuh: | CTP (Layar Sentuh Kapasitif) |
|---|---|---|---|
| Resolusi: | 1024x600 titik | Dimensi Kaca Penutup: | Dapat Disesuaikan |
| Lcm Interface: | MIPI | Luminansi Permukaan: | 300 cd/m2 |
| Seumur Hidup LED: | 40.000 jam | Pin: | 30 pin |
| Melihat arah: | Semua Sudut Pandang (80/80/80/80) | Antarmuka CTP: | I2C |
| Suhu Operasi: | 20°C sampai +70°C | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | MIPI 7 Inch TFT LCD Touch Screen,IPS 7 Inch TFT LCD Touch Screen,CTP 7 inch sentuh tft lcd |
||

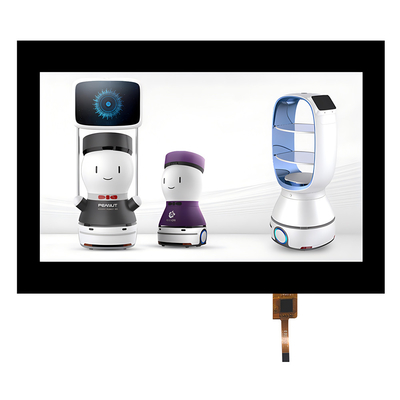

TFT LCD Module 7 "inci 1024x600 antarmuka MIPI IPS dengan CTP Gambar Produk Pambuka Produk
Detail Produk Cepat:
1. Ukuran LCD: 7 ′′ inci TFT
2Resolusi: 1024x600
3. Sudut pandang: Bebas
4Dimensi garis besar: 164x97x2.6mm
5. Tipe antarmuka LCM: MIPI
6. Tipe antarmuka CTP: I2C
7. Suhu: atas -20°C sampai +70°C; Tst -30°C sampai +80°C
8. Panel sentuh: Capacitive layar sentuh ((CTP)
SAEF Technology SF-TO700B-8857A-CT adalah layar LCD TFT sudut pandang penuh tipe IPS 7 ′′ dengan resolusi QVGA 1024x600 piksel.dan kaca penutup disesuaikan.
Modul LCD ini memiliki dimensi garis besar 164 * 97 * 2.6 mm, dan ukuran AA 154.21x85.92 mm. LCD TFT 7 "ini dengan PCAP ((Capacitive Touch Screen).SF-TO700B-8857A-CT LCM antarmuka dengan antarmuka MIPI, 30 pin. Antarmuka CTP adalah I2C. SF-TO700B-8857A-CT adalah dengan 300cd/m2 (nits) kecerahan permukaan, ini LCD Display Module dapat beroperasi pada suhu dari ₹20°C sampai +70°C.
Modul LCD 7 ′′ TFT ini banyak digunakan dalam peralatan pengukuran, perangkat medis, otomatisasi rumah, sistem keamanan akses, label harga supermarket, dan peralatan rumah tangga, perangkat GPS, dll.
| Kata kunci: | TFT 7 inci | Layar sentuh: | CTP ((Layar sentuh kapasitas) |
|---|---|---|---|
| Resolusi: | 1024x600 Titik | Dimensi kaca penutup: | Dapat Disesuaikan |
| Antarmuka LCM: | MIPI | Luminance permukaan: | 300 Cd/m2 |
| Umur LED: | 40,000 Jam | Pin: | 30 pin |
| Arah melihat: | Semua sudut pandang ((80/80/80/80) | CTP Interface: | I2C |
| Operasi Temp.: | 20°C sampai +70°C | Kepatuhan: | Sesuai dengan REACH & RoHS |
Penjaminan mutu
1Untuk setiap potongan, kami memiliki 3 kali 100% tes untuk memastikan kualitas yang baik.
2Manajer QA telah berada di industri LCD selama lebih dari 14 tahun.Tim kami semua sangat profesional dan berpengalaman dalam LCD yang diajukan untuk memastikan kualitas untuk pelanggan.
FAQ
Bisa minta sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas. Sampel campuran dengan nomor item yang berbeda dapat diterima.
Q2. Bagaimana dengan lead time?
A: Untuk produk off-shelf, sampel dalam stok segera. 1-1,5 minggu untuk pembuatan ulang sampel. 4-6 minggu untuk produksi massal. Untuk produk desain, 2-3 hari untuk proposal counter drawing;2 minggu untuk pengambilan sampel pada persetujuan cetak; 5-6 jam untuk uji coba / produksi massal pada persetujuan sampel.
Q3. Apakah Anda memiliki batas MOQ untuk pesanan sampel dan produksi?
A: MOQ rendah. 3-5 pcs untuk pemeriksaan sampel tersedia. MOQ produksi massal biasanya 1K / lot. Kami mendukung qty lebih rendah dari MOQ MP untuk pesanan jalur / PP.
Q4. Bagaimana Anda mengirimkan barang dan berapa lama waktu yang dibutuhkan untuk tiba?
A: Pengiriman dengan DHL, UPS, FedEx atau TNT. Dibutuhkan 5-7 hari untuk tiba. Pengiriman udara dan laut juga opsional.
Q5. Bagaimana untuk melanjutkan pesanan untuk modul LCD?
A: Pertama-tama beri tahu kami persyaratan atau aplikasi Anda.
Kedua Kami mengutip sesuai dengan kebutuhan Anda atau saran kami.
Ketiga pelanggan mengkonfirmasi sampel dan menempatkan deposit untuk pesanan formal.
Keempat, kami mengatur produksi.
Q6. Apakah OK untuk mencetak logo saya pada produk LCD?
A: Ya. Mohon informasikan secara resmi pada tahap desain, dan kami akan membuat sampel dengan logo Anda untuk tes sampel dan persetujuan Anda. Pada persetujuan sampel, produksi massal akan mengikuti sampel yang disetujui.
Q7: Apakah Anda menawarkan garansi untuk produk?
A: Ya, kami menawarkan garansi 1 tahun untuk produk kami.
T8: Bagaimana menangani yang rusak?
A: Pertama, produk kami diproduksi dalam sistem kontrol kualitas yang ketat dan tingkat cacat akan kurang dari 0,2%.
Kedua, selama masa garansi, kami akan mengirimkan LCD baru dengan pesanan baru untuk jumlah kecil.Kami akan memperbaikinya dan mengirimnya kembali kepada Anda atau kami dapat mendiskusikan solusi termasuk panggilan ulang sesuai dengan situasi nyata.
TFT LCD Module 7 "inci 1024x600 antarmuka MIPI IPS dengan CTP Product Drawing
| Pin No. | Simbol | Fungsi |
| 1 | VLED+ | LED Anode |
| 2 | VLED+ | LED Anode |
| 3 | VGH | Daya positif untuk TFT |
| 4 | VGL | Daya negatif untuk TFT |
| 5 | UPDN | Gerbang ke atas atau ke bawah kontrol pemindaian. UPDN = L, output STV2 vertikal start pulsa dan UD pin output logis L untuk Gate driver. (default) UPDN = ′H′, output STV1 impuls start vertikal dan UD pin output logis ′H′ ke driver Gate |
| 6 | SHLR | Sumber kanan atau kiri urutan kontrol. SHLR = ?? L, pergeseran ke kiri: data terakhir = S1←S2←S3..........←S1536 = data pertama. SHLR = ?? H??, pergeseran ke kanan: data pertama = S1→S2→S3........→S1536 = data terakhir. (default) |
| 7 | VLED- | Katode LED |
| 8 | VLED- | Katode LED |
| 9 | AVDD | Daya untuk sirkuit analog |
| 10 | GND | Tanah |
| 11 | D3P | Masukan data MIPI. |
| 12 | D3N | Masukan data MIPI. |
| 13 | GND | Tanah |
| 14 | D2P | Masukan data MIPI. |
| 15 | D2N | Masukan data MIPI. |
| 16 | GND | Tanah |
| 17 | CLKP | Masukan jam MIPI |
| 18 | CLKN | Masukan jam MIPI |
| 19 | GND | Tanah |
| 20 | D1P | Masukan data MIPI. |
| 21 | D1N | Masukan data MIPI. |
| 22 | GND | Tanah |
| 23 | D0P | Masukan data MIPI. |
| 24 | D0N | Masukan data MIPI. |
| 25 | GND | Tanah |
| 26 | STBYB | Standby mode. STBYB = H, operasi normal (default) STBYB = L, pengontrol waktu, driver sumber akan dimatikan, semua output adalah GND. |
| 27 | Reset | Pin reset global. aktif rendah untuk memasuki reset state. normal tarik tinggi. terhubung dengan sirkuit reset RC untuk stabilitas. |
| 28 | VDD ((1.8V) | Sirkuit digital |
| 29 | VDD ((1.8V) | Sirkuit digital |
| 30 | VCOMIN | Tegangan umum |

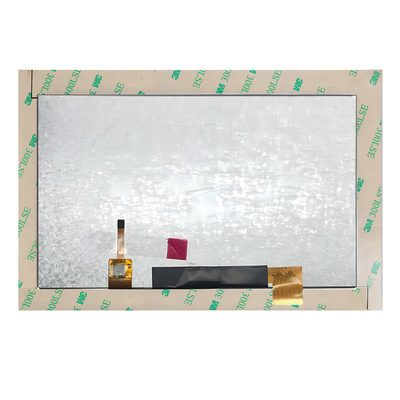

TFT LCD Module 7" inci 1024x600 antarmuka MIPI IPS dengan CTP Product Image
Produk serupa
|
Ukuran |
Rincian |
P/N kami |
|
7 inci |
800x480Jenis lanskap,dengan papan kontrol |
SF-TC700I-9239C-T |
|
7 inci |
1024x600 Jenis lanskap, dengan atau tanpa CTP, antarmuka RGB |
SF-TC700B-8619A-N/CT |
|
7 inci |
1024x600 Jenis lanskap, dengan atau tanpa CTP, antarmuka MIPI |
SF-TO700B-8857A-N/CT |
|
7 inci |
1024x600 Jenis lanskap, dengan atau tanpa CTP, antarmuka RGB |
SF-TO700B-8834A-CT |
