Detail produk:
|
Produk: | Layar Sentuh IPS TFT 3 inci | Resolusi: | 240x400 piksel |
---|---|---|---|
Melihat arah: | IPS Semua sudut pandang | layar sentuh: | dengan layar sentuh PCAP |
Tutup Lensa: | Dapat disesuaikan | Luminansi Permukaan: | 300 cd/m2 (dapat disesuaikan) |
Antarmuka: | MCU 8/16 bit | Nomor PIN: | 40 PIN |
Hubungan: | Memasukkan / ZIF (dapat disesuaikan) | IC pengemudi: | S6D04D1 |
Suhu Operasi: | -20 ℃ hingga +70 ℃ | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | 240x400 TFT LCD layar sentuh,PCAP TFT LCD Touch Screen,3 inci TFT LCD layar sentuh |
3 inci IPS TFT PCAP layar sentuh 240x400 Resolusi Deskripsi Produk
Ulasan Produk Cepat
No. modelSF-TC300D-8974A-CT
¢ Ukuran: 3"
Resolusi: 240×400 titik
Arah pandang: IPS
¢ Antarmuka:MCU 8 bit dan 16 bit antarmuka
¢ Driver IC:S6D04D1
Pengendalian: Tidak
Kecahayaannya (cd/m2): 300
¢ Frame Through Hole: Tidak
Layar sentuh: Dengan layar sentuh kapasitif
Deskripsi
SAEF TECHNOLOGY SF-TC300D-8974A-CT adalah tampilan TFT-LCD penuh 3 inci dengan resolusi 240x400 (240 horizontal dengan 400 array pixel vertikal). Model ini mendukung MCU 8 bit dan antarmuka 16 bit;tegangan pasokan (VCC) panel LCD pengemudi adalah dari adalah 2.5V sampai 3.3V. Nilai khas adalah 2.8V. Ini dapat digunakan dalam sistem tertanam, otomatisasi, GPS, peralatan medis, perangkat industri,peralatan keamanan yang membutuhkan tampilan TFT dalam kualitas tinggi dan gambar berwarna.
SF-TC300D-8974A-CT adalah TFT tipe IPS-LCD dengan kecerahan 300 cd/m2 (nilai khas). kecerahan dapat disesuaikan mencapai 1000 nits.suhu penyimpanan berkisar dari -30°C sampai +80°C.
Fitur
Produk: | 3" IPS TFT layar sentuh |
Resolusi: | 240x400 piksel |
Layar sentuh: | Dengan layar sentuh PCAP |
Luminance permukaan: | 300 Cd/m2 (Diperbaiki) |
Nomor Pin: | 40 pin |
Pengemudi IC: | S6D04D1 |
Arah melihat: | IPS Semua sudut pandang |
Lensa Penutup: | Dapat disesuaikan |
Antarmuka: | MCU 8/16 Bits |
Koneksi: | Plugging / ZIF (Dipersonalize) |
Operasi Temp.: | -20°C sampai +70°C |
Kepatuhan: | Sesuai dengan REACH & RoHS |

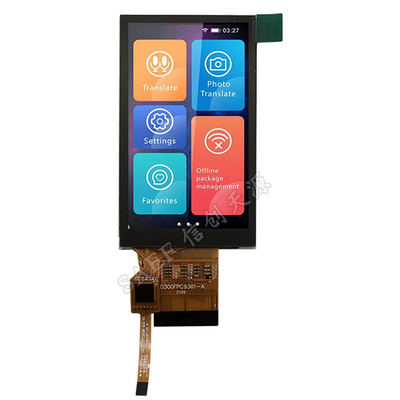

3 inci IPS TFT PCAP layar sentuh 240x400 Resolusi Gambar produk
Definisi Pin
Pin1 GND Ground
Pin2 A BL LED A
Pin3 K BL LED K
Pin4 GND Ground
Pin5 Reset Reset sinyal.
Pin6 VDD Sistem daya2.8-3.3V
Pin7 VDD Sistem daya2.8-3.3V
Pin8 IM1 IM1 = 0,8 bit. IM1 = 1,16-bit.
Pin9-Pin16 D7-0 MCU L8 bit Data bus
Pin17 CS Chip pilih sinyal.
Pin18 RS Sistem daya1.8-3.3V
Pin19 WR Menulis diaktifkan
Pin20 RD Read aktifkan Low-active.
Pin21 GND Ground
Pin22-Pin29 D15-8 MCU H8 bit Data bus GND
Pin30 GND Ground
Pin31 TEFramesignal pulsa kepala, yang digunakan saat menulis data ke RAM internal.
Pin32-40 NC Dummy

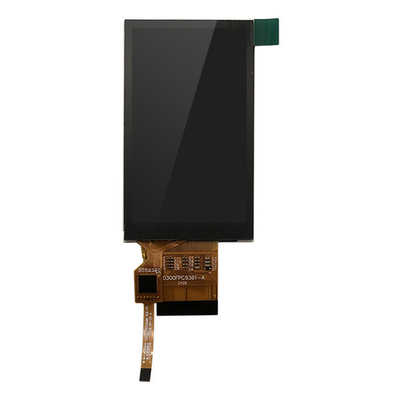

3 inci IPS TFT PCAP layar sentuh 240x400 Resolusi Gambar produk
