Detail produk:
|
| Produk: | Layar LCD TFT 2,6 inci | layar sentuh: | Panel sentuh resistif (RTP) |
|---|---|---|---|
| Resolusi: | 480X320 | Melihat arah: | Sudut pandang penuh IPS (80/80/80/80) |
| IC pengemudi: | R61531 | Nomor PIN: | 40 PIN |
| Hubungan: | Jenis konektor FPC | Luminansi Permukaan: | 240 cd/m2 (nit) |
| Antarmuka: | MCU | Seumur Hidup LED: | 40.000 jam |
| Suhu Pengoperasian。: | -10 ℃ hingga +60 ℃ | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | IPS TFT LCD 2.6",IPS TFT LCD 480x320,TFT Lanskap 480x320 |
||

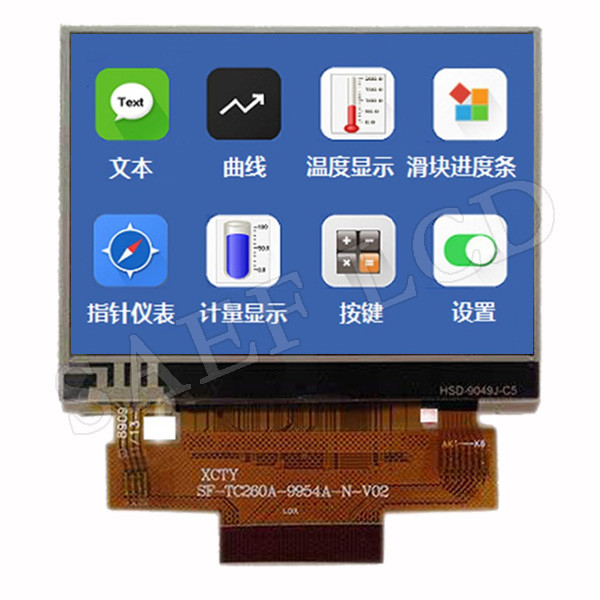

2.6" TFT LCD display IPS 480x320 Pixels mode lanskap Pambuka Produk
Saef Tech SF-TC260T-9954A-T adalah layar LCD TFT tipe IPS berukuran diagonal 2,6 inci.
Detail Produk Cepat:
1. Ukuran LCD: 2,6 ′′ inci TFT
2Resolusi: 480x320
3. Sudut pandang: Sudut pandang bebas
4Dimensi garis besar: 59.60x47.3x3.4 mm
5. LCD Driver IC: R61531
6. Tipe antarmuka LCD: MCU
7. Suhu: atas -10°C sampai +60°C; Tst -20°C sampai +70°C
8. Panel sentuh: Resistif layar sentuh
Fitur produk:
1. SF-TC260T-9954A-T adalah modul TFT LCD adalah ukuran diagonal 2,6 inci, 480x320, tampilan TFT LCD penuh warna dengan Resistive Touch Screen (RTP).
2. Modul ini mendukung MCU Interface. Model SF-TC260A-9954A-T memiliki dimensi modul 59.60x47.3 mm dan ukuran area aktif 55.61 x 37.27 mm;
3. SF-TC260T-9954A-T terintegrasi dengan pengontrol R61531 pada modul, dan tegangan pasokan logisnya berkisar dari 2.6V hingga 3.3V.
4. dapat beroperasi pada suhu dari -10°C sampai +60°C; suhu penyimpanan berkisar dari -20°C sampai +70°C.
5. SF-TC260T-9954A-T adalah modul LCD mode lanskap, dengan luminans 250 cd/m2. Jika Anda ingin menggunakannya sebagai mode potret atau meningkatkan luminans, silakan hubungi kami untuk dukungan teknis lebih lanjut.
6. SF-TC260T-9954A-T FPC dapat disesuaikan, dan opsional untuk dengan atau tanpa Resistive Touch Screen (RTP).
Informasi produk:
| Produk: | 2.6" TFT LCD Display | Layar sentuh: | Resistive Touch Panel (RTP) |
|---|---|---|---|
| Resolusi: | 480x320 | Arah melihat: | IPS Full Viewing Angle ((80/80/80/80) |
| Pengemudi IC: | R61531 | Nomor pin: | 40 pin |
| Koneksi: | Jenis konektor FPC | Luminance permukaan: | 240 Cd/m2 (nits) |
| Antarmuka: | MCU | Umur LED: | 40,000 Jam |
| Operasi Temp.: | -10°C sampai +60°C | Kepatuhan: | Sesuai dengan REACH & RoHs |
2.6" TFT LCD display IPS 480x320 Pixels mode lanskap ProdukMenggambar
Definisi Pin:
| Pin NO. | Simbol | I/O | Deskripsi |
| 1 | YU | I/O | Sinyal input panel sentuh |
| 2 | XL | I/O | Sinyal input panel sentuh |
| 3 | YD | I/O | Sinyal input panel sentuh |
| 4 | XR | I/O | Sinyal input panel sentuh |
| 5 | GND | P | Tanah |
| 6 | IOVCC | P | Sumber Daya 2.8V/1.8V Tegangan |
| 7 | VCI | P | Pasokan listrik2.8V Tegangan |
| 8 | IM0 | Aku | 8BIT/16BIT SELEKSI |
| 9 | GND | P | Tanah |
| 10 | Reset | Aku | LCM Reset sinyal masukan |
| 11 | CS | Aku | Pin input untuk sinyal pemilihan chip |
| 12 | RS | Aku | Sinyal perintah/data pilih. |
| 13 | GND | P | Tanah |
| 14 | WR | Aku | Tulis sinyal strobo |
| 15 | RD | Aku | Membaca sinyal strobo. |
| 16 ~ 31 | DB0-DB15 | I/O | Sinyal data |
| 32 | GND | P | Tanah |
| 33 | LED_A | P | LED Anode |
| 34 | LED_K1 | P | Katode LED |
| 35 | LED_K2 | P | Katode LED |
| 36 | LED_K3 | P | Katode LED |
| 37 | LED_K4 | P | Katode LED |
| 38 | LED_K5 | P | Katode LED |
| 39 | LED_K6 | P | Katode LED |
| 40 | GND | P | Tanah |

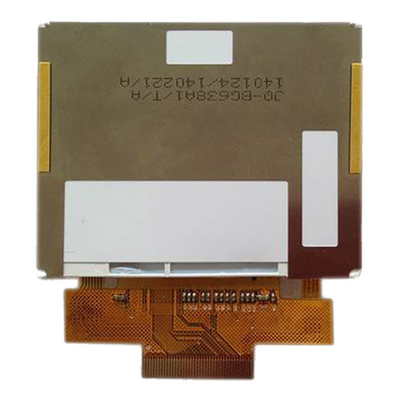

2.6 inci TFT LCD display IPS 480x320 Pixels mode lanskap ProdukGambar
