Detail produk:
|
| Produk: | TFT 2,3" inci QVGA | Resolusi: | 320x240 titik |
|---|---|---|---|
| antarmuka: | MCU 16 bit | Layar sentuh: | tanpa sentuhan (resistif dan PCAP Touch Opsional) |
| Dimensi Garis Besar: | 50.80x45.6x2.35 mm | Melihat arah: | jam 12 |
| Nomor PIN: | 36 pin | Hubungan: | Hotbar (Dipersonalisasi) |
| Luminansi Permukaan: | 250 cd/m2 (Diperbaiki) | Suhu Operasi: | -20 ℃ hingga +70 ℃ |
| SEUMUR HIDUP: | 40000 jam | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | Layar TFT Industri 3.2V,Layar TFT Industri 36 Pin,2 |
||
SF-TC230T-8088A-N SPESIFIKASI 2014-10-20.pdf
2.3" ILI9342C Industrial TFT Display 320x240 MCU Interface 36 Pin 3.2V 12 O'clock Pengantar Produk
SAEF TECHNOLOGY SF-TC230T-8088A-N TFT LCD display module is a transmissive type color active matrix TFT(Thin Film Transistor) liquid crystal display (LCD) that uses amorphous silicon TFT as a switching deviceModul ini terdiri dari modul LCD TFT, sirkuit driver, dan unit backlight. PPI mengacu pada Pixel Per Inch, resolusi 2.3?? berisi 320 (RGB) X 240 titik (320 horizontal dengan 240 vertikal piksel array)SF-TC230T-8088A-N TFT model LCD mendukung antarmuka MCU; tegangan pasokan (VCC) panel LCD pengemudi adalah dari adalah 2.6V untuk 3.4V. Nilai khas adalah 3.2V.
SF-TC230T-8088A-N dapat beroperasi pada suhu dari -20°C sampai +70°C; suhu penyimpanan berkisar dari -30°C sampai +80°C. Sangat cocok untuk otomatisasi, GPS, peralatan medis, perangkat industri,peralatan keamanan barang putih, aplikasi rumah pintar, Sistem IoT, peralatan mobil, dasbor mobil, audio mobil, jam mobil, sistem tampilan pintu mobil, ioniser air, yang membutuhkan tampilan TFT dengan kualitas tinggi dan gambar berwarna-warni.
| Produk: | TFT 2,3 " inci QVGA |
| Resolusi: | 320X240 Titik |
| Antarmuka: | MCU 16 bit |
| Dimensi garis besar: | 50.80x45.6x2.35 mm |
| Nomor Pin: | 36 pin |
| Luminance permukaan: | 250 Cd/m2 (Diperbaiki) |
| Waktu Hidup: | 40000 jam |
| Layar sentuh: | Tanpa sentuhan (resistif dan PCAP sentuhan opsional) |
| Arah melihat: | Jam 12 |
| Koneksi: | Hotbar (Dipersonalisasi) |
| Operasi Temp.: | -20°C sampai +70°C |
| Kepatuhan: | Sesuai dengan REACH & RoHS |

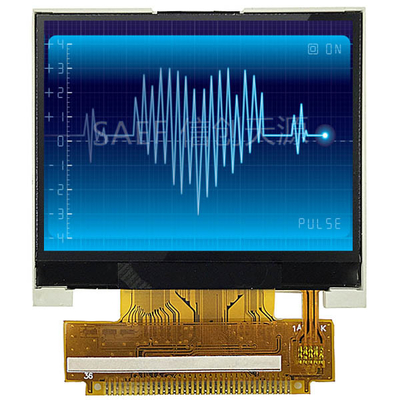

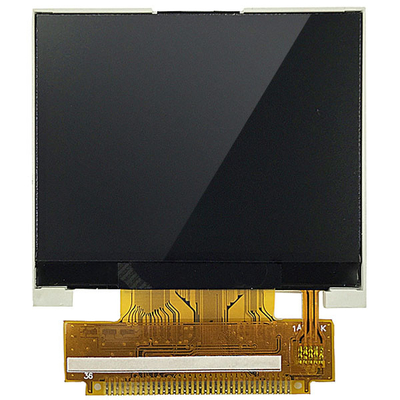

2.3" ILI9342C Industrial TFT Display 320x240 MCU Interface 36 Pin 3.2V 12 Jam Gambar Produk

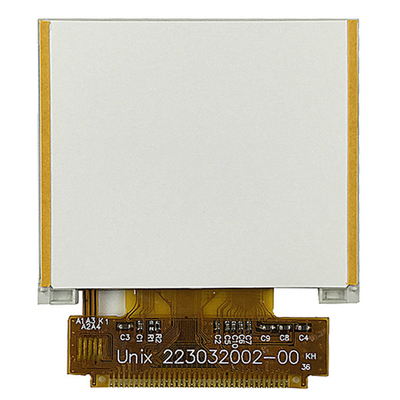

2.3" ILI9342C Industrial TFT Display 320x240 MCU Interface 36 Pin 3.2V 12 Jam Gambar Produk
Fasilitas Pabrik dan Sertifikasi
Layar sentuh berkapasitas proyeksi (PCAP)
Teknologi sentuh Capacitive Projected (PCAP) menawarkan respon cepat dan sensitif dan keandalan tingkat profesional yang dikombinasikan.
teknologi diproyeksikan capacitive layar sentuh dirancang untuk aplikasi industri, medis, dan otomotif yang ketat.yang merupakan solusi terintegrasi tertanam yang membantu menyederhanakan rantai pasokan dan perakitan.
Tutup Kaca:
1Bentuk: Ukuran, bentuk, perawatan tepi, lubang dan potongan khusus
2. Warna: Percetakan sutra, Logo
3Bahan kaca: Gorilla Glass, Tempered Glass, PMMA
4Perawatan: Cermin, AG, AR, AF
Sensor:
1Bahan sensor: Kaca, Film, Film+Film
2FPC: Desain bentuk opsional
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix dan sebagainya
4. Antarmuka: I2C, USB, RS232
FAQ:
Bisa minta sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas. Sampel campuran dengan nomor item yang berbeda dapat diterima.
Q2. Bagaimana dengan lead time?
A: Untuk produk off-shelf, sampel dalam stok segera. 1-1,5 minggu untuk pembuatan ulang sampel. 4-6 minggu untuk produksi massal. Untuk produk desain, 2-3 hari untuk proposal gambar counter;2 minggu untuk pengambilan sampel pada persetujuan cetak; 5-6 jam untuk uji coba / produksi massal pada persetujuan sampel.
Q3. Apakah Anda memiliki batas MOQ untuk pesanan sampel dan produksi?
A: MOQ rendah. 3-5 pcs untuk pemeriksaan sampel tersedia. MOQ produksi massal biasanya 1K / lot. Kami mendukung qty lebih rendah dari MOQ MP untuk pesanan jalur / PP.
Q4. Bagaimana Anda mengirimkan barang dan berapa lama waktu yang dibutuhkan untuk tiba?
A: Pengiriman melalui DHL, UPS, FedEx atau TNT. Dibutuhkan 5-7 hari untuk tiba. Pengiriman udara dan laut juga opsional.
Q5. Bagaimana untuk melanjutkan pesanan untuk modul LCD?
A: Pertama-tama beri tahu kami persyaratan atau aplikasi Anda.
Kedua Kami mengutip sesuai dengan kebutuhan Anda atau saran kami.
Ketiga pelanggan mengkonfirmasi sampel dan menempatkan deposit untuk pesanan formal.
Keempat, kami mengatur produksi.
Q6. Apakah OK untuk mencetak logo saya pada produk LCD?
A: Ya. Mohon informasikan secara resmi pada tahap desain, dan kami akan membuat sampel dengan logo Anda untuk tes sampel dan persetujuan Anda. Pada persetujuan sampel, produksi massal akan mengikuti sampel yang disetujui.
Q7: Apakah Anda menawarkan garansi untuk produk?
A: Ya, kami menawarkan garansi 1 tahun untuk produk kami.
T8: Bagaimana menangani yang rusak?
A: Pertama, produk kami diproduksi dalam sistem kontrol kualitas yang ketat dan tingkat cacat akan kurang dari 0,2%.
Kedua, selama masa garansi, kami akan mengirimkan LCD baru dengan pesanan baru untuk jumlah kecil.Kami akan memperbaikinya dan mengirimnya kembali kepada Anda atau kami dapat mendiskusikan solusi termasuk panggilan ulang sesuai dengan situasi nyata.
