Detail produk:
|
Produk: | LCD IPS TFT 4 inci | Resolusi: | 540x1080 piksel |
---|---|---|---|
Melihat arah: | IPS Semua sudut pandang | layar sentuh: | tanpa, Resistif dan PCAP Opsional |
Tutup Lensa: | Dapat Disesuaikan | Luminansi Permukaan: | 350 cd/m2 (dapat disesuaikan) |
Antarmuka: | MIPI (Diperbaiki) | Nomor PIN: | 30 pin |
Hubungan: | Jenis konektor (dapat disesuaikan) | IC pengemudi: | ST7703 |
Suhu Operasi: | -20 ℃ hingga +70 ℃ | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | Layar Sentuh LCD 30 Pin,Layar Sentuh LCD 4 Inci,Layar TFT MIPI 4 Inch |
Tinggi PPI 4" TFT, 4 inci MIPI TFT LCD 540*1080 Titik Pambuka Produk
SAEF TECHNOLOGY SF-TO400AS-8986A-N adalah layar TFT-LCD penuh 4 inci dengan 540 (RGB) X 1080 titik (540 horizontal dengan 1080 piksel vertikal array).Tegangan pasokan (VCC) panel LCD mengemudi adalah dari adalah 2.4V sampai 3.3V, tegangan khas adalah 2.8V. dan mendukung antarmuka MIPI. Ini dapat digunakan dalam sistem tertanam, otomatisasi, GPS, peralatan medis, perangkat industri, rumah pintar,peralatan keamanan yang membutuhkan tampilan TFT dalam kualitas tinggi dan gambar berwarna.
SF-TO400AS-8986A-N adalah tipe IPS-LCD (IPS berarti In-plane Switching) TFT dengan kecerahan 350 cd/m2 (nilai khas). kecerahan dapat disesuaikan mencapai 1000 nits.Silakan hubungi penjualan kami untuk rincian lebih lanjut. dapat beroperasi pada suhu dari -20°C sampai +70°C; suhu penyimpanan berkisar dari -30°C sampai +80°C.
Produk: | 4 inci IPS TFT LCD | Resolusi: | 540x1080 piksel |
---|---|---|---|
Arah melihat: | IPS Semua sudut pandang | Layar sentuh: | Tanpa, resistif dan PCAP Opsional |
Lensa Penutup: | Dapat Disesuaikan | Luminance permukaan: | 350 Cd/m2 (Diperbaiki) |
Antarmuka: | MIPI (Diperbaiki) | Nomor Pin: | 30 pin |
Koneksi: | Jenis konektor (dipersonalisasi) | Pengemudi IC: | ST7703 |
Operasi Temp.: | -20°C sampai +70°C | Kepatuhan: | Sesuai dengan REACH & RoHS |

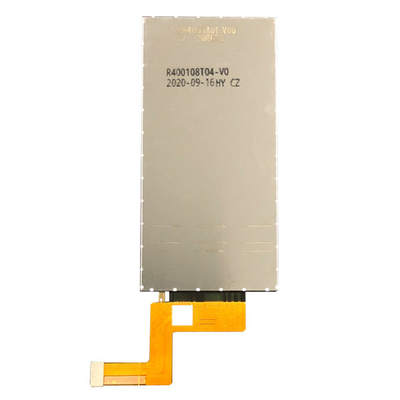

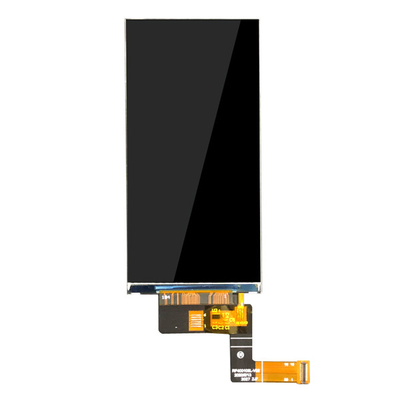

Tinggi PPI TFT 4", 4 inci MIPI TFT LCD 540*1080 Titik Gambar Produk
Tidak ada | SYMBOL | Fungsi |
1 | RST_LCM | Sinyal ini akan mengatur ulang perangkat dan harus diterapkan untuk memulai chip dengan benar. |
2 | TE_LCM | Sinyal efek merobek digunakan untuk menyinkronkan MCU untuk menulis memori bingkai. |
3 | GND | Power Ground |
4 | TDP0 | MIPI Data Lane |
5 | TDN0 | MIPI Data Lane |
6 | GND | Power Ground |
7 | TDP1 | MIPI Data Lane |
8 | TDN1 | MIPI Data Lane |
9 | GND | Power Ground |
10 | TDP2 | MIPI Data Lane |
11 | TDN2 | MIPI Data Lane |
12 | GND | Power Ground |
13 | TDP3 | MIPI Data Lane |
14 | TDN3 | MIPI Data Lane |
15 | GND | Power Ground |
16 | TCP | MIPI Clk |
17 | TCN | MIPI Clk |
18 | GND | Power Ground |
19 | IOVCC1.8V | Sumber daya untuk sistem I/O. IOVCC = 1,65V ~ 3,3V. |
20 | LEDA | LED Anode |
21 | LEDK | Katode LED |
22 | ID1 | ID |
23 | NC | NC |
24 | VDD2V8 | Sumber Daya untuk analog, VDD = 2,5V ~ 3,3V. |
25 | NC | NC |
26 | SDA_CTP | Sinyal data I2C dari Touch Panel; Jika tidak digunakan, biarkan pin ini terbuka. |
27 | SCL_CTP | Sinyal jam I2C dari Touch Panel; Jika tidak digunakan, biarkan pin ini terbuka. |
28 | EINT_CTP | Mencegah sinyal ke prosesor utama Panel Sentuh; Jika tidak digunakan, biarkan pin ini terbuka. |
29 | RST_CTP | Sistem reset Panel Sentuh; Jika tidak digunakan, biarkan pin ini terbuka. |
30 | VDD2.8_CTP | Sumber Daya untuk analog, VDD = 2,4V ~ 3,3V. |
Artikel | Simbol | Min. | Max. Apa yang terjadi? | Satuan | |
Tegangan Pasokan | Sumber daya listrik | VDD | - 0.3 | +4.6 | V |
Analog | ️ | ️ | ️ | V | |
IO | IOVDD | - 0.3 | +4.6 | V | |
Tegangan Masuk | Vi | - 0.3 | IOVDD+0.3 | V | |
Suhu penyimpanan | Tstg | - 30 | +70 | oC | |
Suhu operasi | Di atas | - 20 | +60 | oC | |
Kelembaban penyimpanan | Hstg | 10 | Catatan 1 | % RH | |
Kelembaban operasi | Melompat. | 10 | Catatan 1 | % RH |
Artikel | Simbol | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan | |
Tegangan Pasokan | Sumber daya listrik | VDD | 2.4 | 2.8 | 3.3 | V |
Analog | VCI | 2.4 | 2.8 | 3.3 | V | |
IO | IOVDD | 1.65 | 1.8/2.8 | 3.3 | V | |
Logika Tegangan input rendah | VIL | -0.3IOVDD | ️ | 0.3IOVDD | V | |
Logika Tegangan masukan tinggi | HIV | 0.7IOVDD | ️ | IOVDD | V | |
Logika Tegangan output rendah | VOL | ️ | ️ | 0.2IOVDD | V | |
Logika Tegangan output tinggi | VOH | 0.8IOVDD | ️ | ️ | V | |
Konsumsi Saat Ini | Tampilan normal | Ivdd | ️ | 50 | ️ | mA |
Modus siaga | Ivdd | ️ | 30 | ️ | UA | |
Frekuensi frame | fFR | ️ | 60 | ️ | Hz |

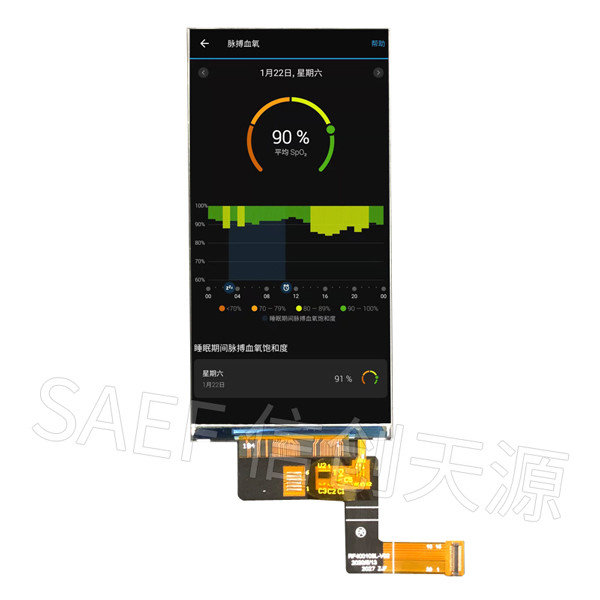

Tinggi PPI TFT 4", 4 inci MIPI TFT LCD 540*1080 Titik Gambar Produk
