Tampilan Modul LCD TFT Kelas Industri 3.5 Inci 320X480 Dot Matrix ST7796S Driver IC Layar Depan Perangkat Pintar

Gambar besar : Tampilan Modul LCD TFT Kelas Industri 3.5 Inci 320X480 Dot Matrix ST7796S Driver IC Layar Depan Perangkat Pintar

Detail produk:

Tempat asal:	ShenZhen / Cina
Nama merek:	SAEF
Sertifikasi:	ISO9001 / ISO14000
Nomor model:	SF-TC350H-8417A-N

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	3 BUAH
Harga:	The price can be negotiated.
Kemasan rincian:	Paket Ekspor Standar
Waktu pengiriman:	1-5 minggu
Syarat-syarat pembayaran:	L/C, T/T, Western Union, PayPal
Menyediakan kemampuan:	3000K pcs per bulan

Kontak

Tampilan Modul LCD TFT Kelas Industri 3.5 Inci 320X480 Dot Matrix ST7796S Driver IC Layar Depan Perangkat Pintar

Deskripsi

Produk:	Layar TFT 3,5 Inci	Resolusi:	320x480 Piksel
Nomor PIN:	45 pin	antarmuka:	Antarmuka MCU +RGB
Garis Besar Redup.:	Ukuran: 54,9 x 82,94 x 2,1 (mm)	Melihat arah:	jam 12
Layar sentuh:	tanpa layar sentuh	IC pengemudi:	ST7796S
Hubungan:	Mencolokkan	Luminansi Permukaan:	300 cd/m2
Suhu Operasi:	-20 ℃ hingga +70 ℃	Kepatuhan:	REACH & Sesuai RoHS
Menyoroti:	Tampilan Modul LCD TFT 3 , 5 Inci , Tampilan Modul LCD TFT ST7796S

Tentang item ini SF-TC350H-8417A-N

3Tampilan modul LCD TFT kelas industri berukuran 0,5 inci dengan resolusi matriks titik 320x480, dilengkapi dengan IC driver ST7796S, adalah solusi tampilan berkualitas tinggi yang dirancang untuk layar depan perangkat pintar.Fitur monitor ini adalah sebagai berikut:

Resolusi tinggi: Memberikan resolusi 320x480 piksel yang jelas untuk memastikan kejelasan gambar dan teks, cocok untuk aplikasi industri yang membutuhkan tampilan yang halus.
Driver IC: ST7796S driver IC digunakan, yang mendukung tampilan resolusi tinggi dan dapat memberikan output gambar berkualitas tinggi.
Kecerahan: Layar TFT LCD kelas industri biasanya memiliki karakteristik kecerahan yang tinggi, yang memungkinkan mereka terlihat dengan jelas dalam berbagai kondisi pencahayaan.
Kontras: Layar TFT LCD kelas industri biasanya memiliki kontras tinggi untuk memastikan lapisan gambar dan kecerdasannya warna.
Antarmuka: Beberapa pilihan antarmuka dapat disediakan, seperti antarmuka RGB, LVDS, dll, untuk memenuhi kebutuhan sistem yang berbeda.
Layanan yang disesuaikan: Berdasarkan kebutuhan pelanggan, layanan yang disesuaikan dapat disediakan, termasuk ukuran, resolusi, antarmuka, dan fungsionalitas.
Daya tahan: Komponen kelas industri digunakan untuk memastikan stabilitas dan daya tahan jangka panjang dari tampilan, cocok untuk operasi 24/7 tanpa gangguan.

Monitor ini adalah solusi tampilan yang ideal untuk aplikasi industri dan komersial karena resolusi tinggi, kecerahan tinggi, kontras tinggi, dan ketahanan kelas industri.

Fitur

Produk:	3.5 inci TFT Display	Resolusi:	320x480 piksel
Nomor Pin:	45 pin	Antarmuka:	MCU + RGB Interface
Outline Dim.:	54.9x82.94x2.1 mm	Arah melihat:	Jam 12
Layar sentuh:	Tanpa layar sentuh	Pengemudi IC:	ST7796S
Koneksi:	Penghubung	Luminance permukaan:	300 Cd/m2
Operasi Temp.:	-20°C sampai +70°C	Kepatuhan:	Sesuai dengan REACH & RoHS

Gambar Bentuk Mekanis

Tampilan Modul LCD TFT Kelas Industri 3.5 Inci 320X480 Dot Matrix ST7796S Driver IC Layar Depan Perangkat Pintar 0

Tampilan Modul LCD TFT Kelas Industri 3.5 Inci 320X480 Dot Matrix ST7796S Driver IC Layar Depan Perangkat Pintar 1

Definisi Pin Antarmuka

Tidak, tidak.	Nama PIN	I/O	Deskripsi
1-6	K1-K6	O	Katode LED
7	A	O	LED Anode
8	GND	Aku	Tanah
9-10	VCC	Aku	Sumber Daya 2.8V Tegangan
11	NC	-	Buka
12	CS	Aku	Pin input untuk sinyal pemilihan chip
13	RS	Aku	Register pilih sinyal
14	WR	Aku	Menulis sinyal stroboscopic input pin
15	RD	Aku	Membaca sinyal strobo pin input
16	SDA	Aku	SPI Interface Input Pin
17	SDO	Aku	SPI Interface output Pin
18-35 tahun	DB0-DB17	I/O	Tampilan Data I/O
36	DE	Aku	Input Data memungkinkan kontrol
37	DCLK	Aku	Sinyal Jam untuk Sampel setiap tanggal
38	HSYNC	Aku	Sinyal sinkronisasi horizontal
39	GND	Aku	Tanah
40	VSYNC	Aku	Sinyal sinkronisasi vertikal
41	Reset	Aku	LCM Reset sinyal masukan
42-44	IM2-IM0	Aku	Mode antarmuka MCU dipilih.
45	GND	Aku	Tanah

Batas absolut maksimum

Artikel	Simbol	Nilai	Satuan
Tegangan catu daya untuk logika	VDD	0.3 ~ 4.6	V
Tegangan masukan	Vin	VDD + 0.3	V
Suhu operasi	Topr	-20 sampai 70	°C
Suhu penyimpanan	Tstg	-30 sampai 80	°C

Karakteristik DC

Artikel	Simbol	Min	Jenis	Maksimal	Satuan	Kondisi pengujian
Tegangan operasi	VDD	2.6	2.8	3.3	V	-
Arus pasokan	IDD	-	-	5	mA	VDD = 2,8V, Ta = 25°C
Tegangan masukan	HIV	0.8VDD	-	VDD	V	-
Tegangan masukan	VIL	0	-	0.2VDD	V	-
arus kebocoran masukan	IIL	- Satu.0	-	1.0	mA	VIN=VDD atau VSS

Lampu latar Karakteristik optik listrik

Artikel	Simbol	MIN	TYP	Maksimal	UNIT	Tes Kondisi
Tegangan Pasokan	Vf	-	3.2	3.4	V	Jika = 140mA
Pasokan arus	Jika	-	140	-	mA	-
Tegangan kebalikan	Vr	-	-	5	V	-
Penghambatan daya	Pd	-	-	-	mW	-
Intensitas Cahaya untuk LCM	-		300	-	Cd/m2	Jika= 140 mA
Keseragaman untuk LCM	-	-	-	-	%	Jika = 140 mA
Warna lampu latar	Putih

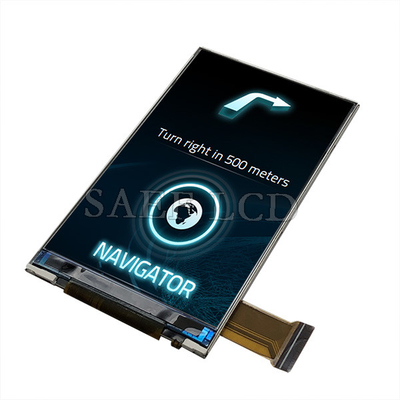

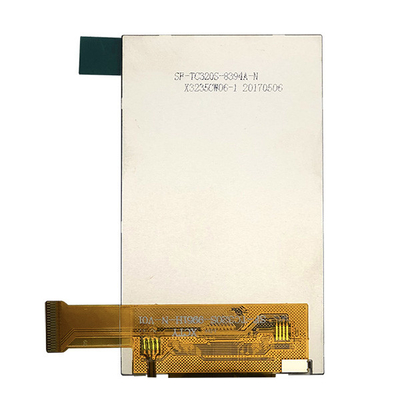

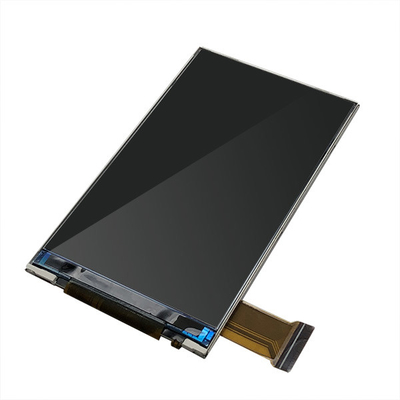

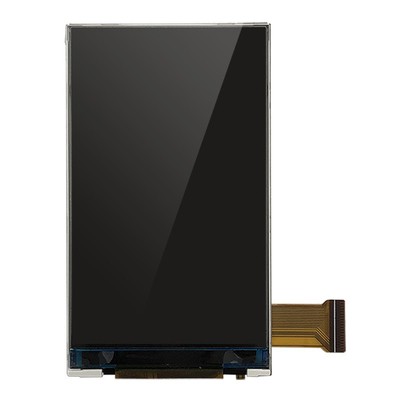

Gambar produk

Tampilan Modul LCD TFT Kelas Industri 3.5 Inci 320X480 Dot Matrix ST7796S Driver IC Layar Depan Perangkat Pintar 2

Tampilan Modul LCD TFT Kelas Industri 3.5 Inci 320X480 Dot Matrix ST7796S Driver IC Layar Depan Perangkat Pintar 4

Fasilitas dan Sertifikasi

Tampilan Modul LCD TFT Kelas Industri 3.5 Inci 320X480 Dot Matrix ST7796S Driver IC Layar Depan Perangkat Pintar 5
