Detail produk:
|
| Produk: | Layar depan TFT SPI 1,77 inci | Resolusi: | 128x160 piksel |
|---|---|---|---|
| IC pengemudi: | ILI9163C | layar sentuh: | dengan Sentuhan Resistif (PCAP Opsional) |
| Dimensi Kaca Penutup: | Dapat disesuaikan | Melihat arah: | jam 12 |
| Antarmuka: | SPI (dapat disesuaikan） | Hubungan: | Tipe pengelasan (Dipersonalisasi) |
| Nomor PIN: | 18 pin (bisa disesuaikan) | Luminansi Permukaan: | 200 cd/m2(nit) |
| Garis Besar Redup.: | 34x42,9x3,55 mm | Suhu Operasi: | -20 ℃ hingga +70 ℃ |
| Seumur Hidup LED: | 40.000 jam | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 1.77 "Tampilan Layar Sentuh LCD,Layar Sentuh LCD 128x160,Layar LCD Medis TN |
||
1.77 "LCD Touch Screen Display 128x160 TN Panel Untuk Perangkat Cerdas Pambuka Produk
SAEF TECHNOLOGY SF-TC177L-9273A-T layar sentuh LCD adalah layar full TFT-LCD 1,77 inci dengan resolusi 128x160 (128 horizontal dengan 160 vertikal piksel array).;tegangan pasokan (VCC) panel LCD pengemudi adalah dari adalah 2.6V untuk 3.3V, nilai khas adalah 2.8V. Hal ini dapat digunakan dalam sistem tertanam, otomatisasi, GPS, peralatan medis, perangkat industri,peralatan keamanan yang membutuhkan tampilan TFT dalam kualitas tinggi dan gambar berwarna. SF-TC177L-9273A-T Resistive touchscreen TFT memiliki kecerahan 200 cd/m2 (nilai khas).
Fitur
LCD TFT 1,77 inci ini adalah tipe TN, arah pandang adalah jam 12.
Layar TFT 1,77 inci ini dirancang untuk antarmuka SPI, dan dapat disesuaikan untuk menjadi antarmuka MCU dan RGB juga.
TFT layar sentuh resistif 1,77 inci ini adalah resolusi QQVGA, 128x160 titik, tampilan tipe potret / vertikal.
Layar TFT 1,77 inci ini dikendalikan oleh ILI9163C, yang kompatibel dengan ST7735.
Layar sentuh LCD 1,77 inci ini dapat beroperasi pada -20 ° C Untuk +70 ° C
| Produk: | 1.77 "Inch Resistive LCD layar sentuh |
| Resolusi: | 128x160 piksel |
| Antarmuka: | SPI (bisa disesuaikan) |
| Pengemudi IC: | ILI9163C |
| Dimensi kaca penutup: | Dapat disesuaikan |
| Nomor Pin: | 18 Pin (Dipersonalisasi) |
| Outline Dim.: | 34x42.9x3.55 mm |
| Umur LED: | 40,000 Jam |
| Layar sentuh: | Dengan Resistive Touch (PCAP Opsional) |
| Arah melihat: | Jam 12 |
| Koneksi: | Tipe pemadatan (dipersonalisasi) |
| Luminance permukaan: | 200 Cd/m2 ((nit) |
| Operasi Temp.: | -20°C sampai +70°C |
| Kepatuhan: | Sesuai dengan REACH & RoHS |

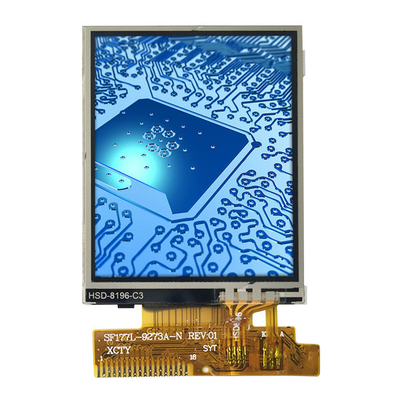

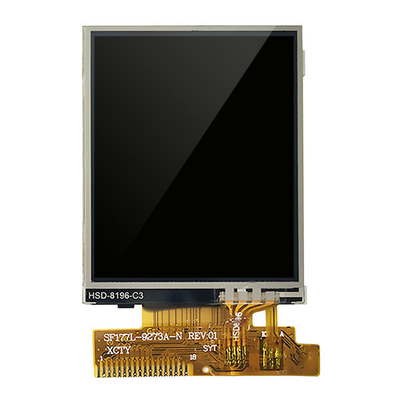

1.77 "LCD Touch Screen Display 128x160 TN Panel Untuk Smart Devices Gambar Produk
Deskripsi PIN
| Tidak, tidak. | Nama PIN | I/O | Deskripsi |
| 1 | GND | Aku | Tanah |
| 2 | LED- | O | Katode LED |
| 3 | LED+ | O | LED Anode |
| 4 | GND | Aku | Tanah |
| 5 | Reset | Aku | LCM Reset sinyal masukan |
| 6 | A0 | Aku | Register pilih sinyal |
| 7 | SDA | Aku | Tampilkan sinyal input data |
| 8 | SCK | Aku | Tampilkan sinyal input jam |
| 9 | VDDA | Aku | Sumber Daya 2.8V Tegangan |
| 10 | VDDIO | Aku | Sumber Daya 2.8V/1.8V Tegangan |
| 11 | CS | Aku | Pin input untuk sinyal pemilihan chip |
| 12 | GND | Aku | Tanah |
| 13 | YD | Aku | Sinyal input panel sentuh |
| 14 | XL | Aku | Sinyal input panel sentuh |
| 15 | YU | Aku | Sinyal input panel sentuh |
| 16 | XR | Aku | Sinyal input panel sentuh |
| 17 | GND | Aku | Tanah |
| 18 | GND | Aku | Tanah |
Batas absolut maksimum
| Artikel | Simbol | Nilai | Satuan |
| Tegangan catu daya untuk logika | VDD | 1.6 ~ 3.3 | V |
| Tegangan masukan | Vin | VDD + 0.3 | V |
| Suhu operasi | Topr | -20 sampai 70 | °C |
| Suhu penyimpanan | Tstg | -30 sampai 80 | °C |
Karakteristik DC (VDD=2,8V,Ta=25°C)
| Artikel | Simbol | Min | Jenis | Maksimal | Satuan | Kondisi pengujian |
| Tegangan operasi | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Arus pasokan | IDD | - | - | 5 | mA | VDD = 2,8V, Ta = 25°C |
| Tegangan masukan | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| arus kebocoran masukan | IIL | - Satu.0 | - | 1.0 | mA | VIN=VDD atau VSS |
Lampu latar Karakteristik optik listrik
| Artikel | Simbol | MIN | TYP | Maksimal | UNIT |
Tes Kondisi |
Catatan |
| Tegangan Pasokan | Vf | 3.0 | 3.2 | 3.4 | V | Jika=30 mA | - |
| Pasokan arus | Jika | - | 30 | - | mA | - | - |
| Tegangan kebalikan | Vr | - | - | 5 | V | - | |
| Penghambatan daya | Pd | - | 288 | - | mW | - | |
| Intensitas Cahaya untuk LCM |
- |
- | 200 | - | Cd/m2 | Jika=30mA | - |
| Keseragaman untuk LCM | - | 80 | - | - | % | Jika=30 mA | - |
| Warna lampu latar | Putih | ||||||

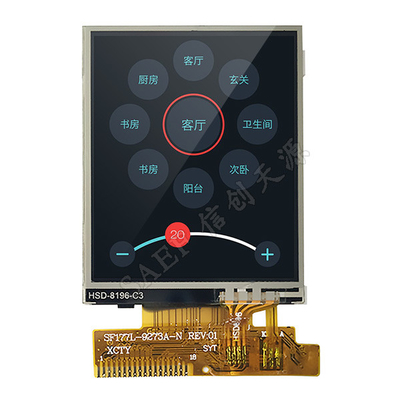

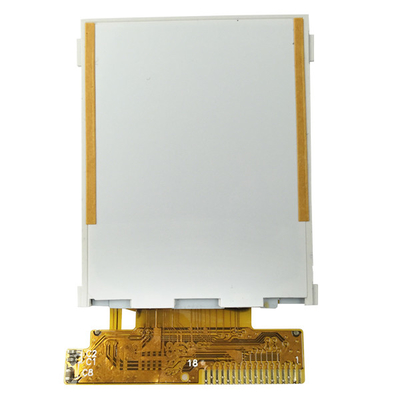

1.77 "LCD Touch Screen Display 128x160 TN Panel Untuk Perangkat Pintar Gambar Produk
Fasilitas Pabrik dan Sertifikat
TFT LCD Display Module Manufacturer - lebih dari 300 item standar TFT di jalur
SAEF Technology adalah produsen terkemuka global TFT LCD yang berbasis di China. SAEF menawarkan berbagai macam modul TFT ukuran kecil hingga menengah dalam ukuran mulai dari 0,96", 1.22" bulat, 1,28 "bulat,1.44", 1.54", 1.77, 2", 2.1" bulat, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14",15 ", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" dan 28" TFT (ukuran diagonal area aktif) dan sebagainya. Ada lebih dari 300 model standar TFT yang terdaftar di situs web ini;Selain itu, hampir setiap item dapat diterima untuk berasal dari item standar untuk memenuhi kebutuhan pelanggan.
Tampilan TFT SAEF memenuhi standar industri termasuk modul TFT-LCD standar, IPS TFT, TFT LCD kecerahan tinggi (tampilan yang dapat dibaca sinar matahari), panel TFT dengan papan pengontrol,Tipe batang TFT, Wide Temperature TFT LCD. Tampilan ini termasuk mode lanskap atau potret.Tampilan LCD SAEF TFT tersedia dalam berbagai resolusi serta layar sentuh opsional dalam resistif dan proyektif kapasitif (PCAP layar sentuh) teknologiBanyak modul TFT kami memiliki lebih dari satu antarmuka yang tersedia termasuk MCU, RGB, TTL, LVDS dan MIPI DSI.Modul TFT SAEF sangat cocok untuk sejumlah aplikasi termasuk kontrol industri, mesin kopi, peralatan medis, sistem POS, otomatisasi, navigator GPS, barang putih, kontrol energi, telekomunikasi, peralatan medis dan sebagainya
